Тахогенератор АТ-3А (АТ3А, АТ 3 А, АТ-3-А, at-3a, АТ 3А, АТ3-А, АТ3 А, at3a, at 3 a, at-3-a, at 3a, at3 a, at3-a)
Тахогенераторы АТ-3А, в схемах автоматики асинхронные тахогенераторы, выполняют функции информационного элемента, выходное напряжение которого линейно зависит от частоты вращения ротора при неизменном сдвиге фаз между напряжением возбуждения Uв и выходным напряжением Uвых.
Прибор представляет собой электрическую машину с полым немагнитным ротором.
Тахогенератор АТ-3А асинхронный однофазный с полым немагнитным ротором.
На статоре расположены две обмотки: возбуждения и генераторная.
Крепление тахогенераторов - фланцевое.
Режим работы - продолжительный.
Технические характеристики приборов тахогенераторы АТ-3А:
Напряжение возбуждения - 115В;
Частота напряжения возбуждения прибора тахогенератор АТ-3А - 400Гц;
Номинальная частота вращения - 4000об/мин;
Крутизна выходной характеристики - 0,4мВ/об/мин;
Нелинейность изменения выходного напряжения - 0,2%;
Остаточная ЭДС прибора тахогенератор АТ-3А - 15мВ, 30мВ;
Сопротивление нагрузки - 25 кОм;
Переменная составляющая остаточной ЭДС - 5мВ;
Вибрационные нагрузки:
- диапазон частот - 10Гц-200Гц;
- ускорение - 50м/с2;
Ударные нагрузки - 120м/с2;
Температура окружающей среды - от -60°С до +60ºС;
Относительная влажность воздуха при температуре 40°С - 98%;
Гарантийная наработка прибора тахогенератор АТ-3А - 300 часов;

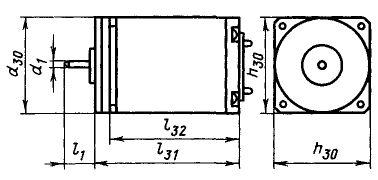

Габариты прибора:
- диаметр корпуса - 32мм;
- длина с выходными концами вала - 65мм;
Масса прибора тахогенератор АТ-3А - 0,25кг;
Изготовитель гарантирует соответствие качества прибора АТ-3А тахогенератор требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
