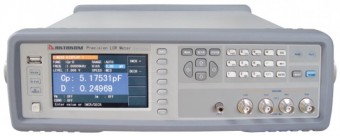

Приборы представляют собой прецизионные лабораторные LCR-метры, рассчитанные на высокую тестовую частоту:
АММ-3058: 20 Гц…1 МГц
АММ-3048: 20 Гц…500 кГц
АММ-3038: 20 Гц…300 кГц.
Мощные лабораторные настольные измерители LCR разработаны для применения в научно-исследовательских лабораториях, разработчиками SMD-компонентов, конденсаторов катушек индуктивности, резисторов и полупроводниковых материалов с широким диапазоном характеристик от ультра-малых (на высоких частотах) до больших значений. Новые LCR-метры Актаком АММ-3038, АММ-3048, АММ-3058 позволяют измерять следующие параметры:
Параметр |
Значение |
|
Абсолютный импеданс |
|Z| |
0,00001 Ом...99,9999 МОм |
Абсолютный адмиттанс |
|Y| |
0,00001 мкСм..99,9999 См |
Емкость |
C |
0,00001 пФ...9,99999 Ф |
Индуктивность |
L |
0,00001 мкГн...99,9999 кГн |
Тангенс угла диэлектрических потерь |
D |
0,00001...9,99999 |
Добротность |
Q |
0,00001...99999,9 |
Фазовый угол |
θ (град) |
-179,999°...179,999° |
Отклонение |
Δ% |
-999,999%...999,999% |
Базовая точность измерения LCR параметров составляет 0,05%.
Среди других особенностей новых анализаторов компонентов Актаком АММ-3038, АММ-3048, АММ-3058 можно выделить:
автоматический контроль уровня сигнала напряжения и тока;
функцию тестирования трансформаторов;
встроенный источник смещения DC 0 В ...±5 В / 0 мА ...±50 мА;
возможность подключения внешнего источника смещения тока DC до 120 А
три скорости измерения;
последовательную и параллельную схему замещения;
выбираемый выходной импеданс 30 Ом, 50 Ом, 100 Ом;
работу по списку в режиме свипирования из 10 точек встроенный компаратор на 10 уровней и выходом Годен/Негоден (Pass/Fail).
LCR-метры Актаком АММ-3038, АММ-3048, АММ-3058 позволяют сохранять до 100 настроек и 201 результат измерения во внутреннюю память, а также использовать в качестве внешней памяти USB носители. Кроме того, данные приборы имеют возможность дистанционного управления по интерфейсам USB, RS232C, LAN и опционально GPIB.
