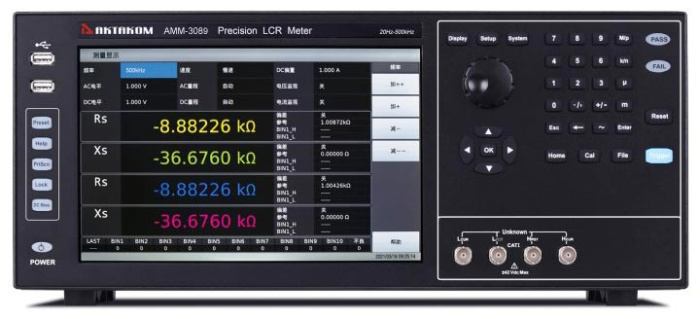

АММ-3089 Анализатор компонентов

Прецизионный LCR-метр Актаком АММ-3089 обладающий высокой точностью измерения (0,05%) позволяет проводить измерения на высокой тестовой частоте до 2 МГц. Управление прибором может производиться, как с передней панели, так и при помощи сенсорного 10,1" дисплея, а также дистанционно при помощи SCPI команд. Измеритель LCR АММ-3089 имеют встроенную функцию сканирования и графического анализа, встроенный компаратор-сортировщик, возможность работы по списку и широкие возможности по подключению к ПК, а также встроенный независимый источник смещения по напряжению и току.

Характеристика			Значение
Измеряемые (тестируемые) параметры			Cp/Cs, Lp/L s, Rp/Rs, |Z|, |Y|, Rd, X, G, B, θ ,D ,Q
Базовая точность измерения LCR			0,05%
Частотные характеристики тестового сигнала	Тестовая частота		20 Гц...2 МГц
	Наилучшее разрешение		1 мГц
	Погрешность установки		0,01%
Уровень тестового сигнала AC	Напряжение тестового сигнала		5 мВ...20 Вскз для частот ≤1 МГц 5 мВ...15 Вскз для частот >1 МГц
	Наилучшее разрешение		100 мкВ
	Погрешность		±(10%Uуст + 2 мВ) для частот ≤1 МГц ±(6%Uуст + 2 мВ) для частот >1 МГц
	Ток тестового сигнала		50 мкА...100 мАскз
	Наилучшее разрешение		1 мкА
	Погрешность		±(10%Iуст + 10 мкА) для частот ≤1 МГц ±(6% Iуст + 10 мкА) для частот >1 МГц
Мониторинг уровня тестового сигнала DCR	Диапазон напряжения		5 мВ...20 Вскз для частот ≤1 МГц 5 мВ...15 Вскз для частот >1 МГц
	Погрешность мониторинга		± 3%Uсчит + 0,5 мВ) для частот ≤1 МГц ± 6%Uсчит + 0,5 мВ) для частот >1 МГц
	Диапазон тока		50 мкА…100 мАскз
	Погрешность мониторинга		± 3%Iсчит + 5 мкА) для частот ≤1 МГц ± 6%Uсчит + 5 мкА) для частот >1 МГц
Внутренний источник смещения DC	Напряжение / ток		0 В ...±40 В / 0 мА ...±100 мА
	Наилучшее разрешение		1 мВ / 10 мкА
	Погрешность установки		±(1%Uуст + 5 мВ)
Внутренний источник тока	Напряжение / ток		0 мА ...2 А
	Наилучшее разрешение		1 мА
	Погрешность установки		±(2%Iуст + 2 мА) для токов >5 мА
Выходной импеданс			30 Ом ±4%, 100 Ом ±2% выбираемый
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц			Очень быстрое (Fast+): 1800 изм/сек (0,55 мс/изм) Быстрое (Fast): 300 изм/с (3,3 мс/изм) Среднее: 11 изм/с (90 мс/изм) Медленное: 4 изм/с (240 мс/изм)
Диапазон измерения LCR параметров	|Z|, X, R, DCR		0,00001 Ом...99,9999 МОм
	|Y|, B, G		0,00001 мкСм..99,9999 См
	C		0,00001 пФ...9,99999 Ф
	L, Lk		0,00001 мкГн...99,9999 кГн
	D		0,00001...9,99999
	Q		0,00001...99999,9
	θ (град)		-179,999°...179,999°
	θ (рад)		-3,14159...3,14159
Схема замещения			последовательная, параллельная
Выбор диапазона			Автоматический, удержание
Режим запуска			Одиночный, непрерывный (авто)
Усреднение			1...255
Математические операции			ΔABC, Δ%
Установка задержки			0...60 с
Компаратор			10 ячеек сортировки BIN1...BIN10, ячейка брака BIN;
Сканирование по списку		Количество точек	201
		Параметры	Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А), пределы, внутренний/внешний источник
		Режим запуска	Последовательный, пошаговый
		Компаратор	Для каждой точки: до четырех тестовых параметров. Для каждого параметра: верхний и нижний пределы, Выход сигналов Годен (Pass), Не годен (Fail).
Графическое сканирование		Количество точек	51,101, 201, 401, 801
		Параметры	Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А)
		Режим запуска	Последовательный, пошаговый
		Трассы	От 1 до 4 могут быть выбраны для отображения
		Масштаб	Линейный, логарифмический
		Диапазон	Автоматический, фиксированный
Внутренняя память			100 М энергонезависимой памяти для файлов настроек *.sta
Внешняя USB память			файлы настроек *.sta, файлы данных *.csv, скриншоты png

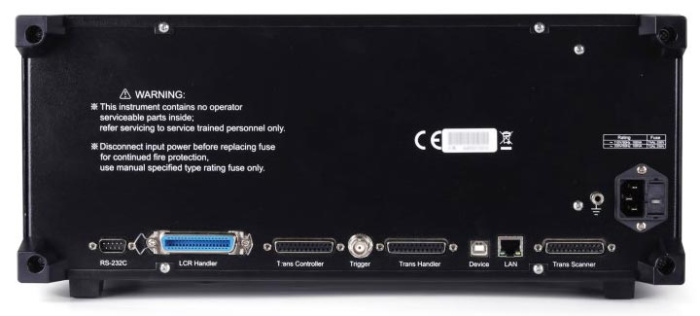

Интерфейсы			На передней панели 2 USB-host для подключения USB-накопителя, мыши, клавиатуры На задней панели: USB-device совместим USB TMC-USB488 и USB2.0 LAN: 10/100M Ethernet HANDLER – для вывода сигналов сортировщика RS232C – стандартный 9 Pin
Дисплей			цветной сенсорный 10.1” ЖК TFT, разрешение 1280×800
Рабочая температура/влажность			0°С-40°С, ≤75%RH
Питание			99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность			130 ВА
Габаритные размеры (ш х в х г )			430 х 177 х 265 мм
Вес			Около 11 кг
