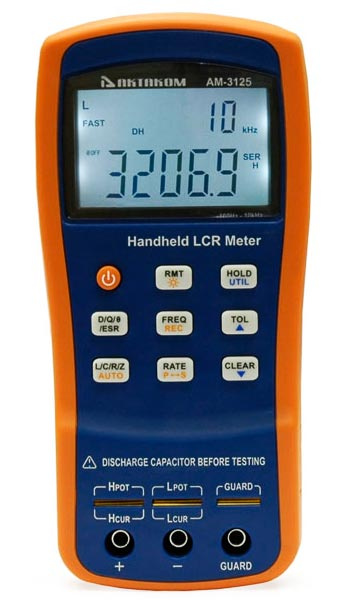

Высокопроизводительный портативный RLC-метр АМ-3125 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро и удобно.
Области применения
выборочный контроль качества на производственной линии
тестирование компонентов в ремонтных мастерских и сервисных службах
сортировка и отбор компонентов по параметрам
входной контроль при приёмке партии (особенно в полевых условиях)
лабораторные исследования параметров при разработке и тестировании
Основные преимущества
тестовая частота до 100 кГц!
базовая погрешность 0,25%,
разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
высокая скорость измерений (до 4 изм/с)
возможность процентного отображения и режим многоступенчатого компаратора
4-проводная схема измерения
сканирующий режим определения типа тестируемого компонента
фиксированный выходной импеданс 100 Ом
фиксация текущего, минимального, максимального и среднего значения
яркий, современный дизайн
ультра-малое энергопотребление (25 мА)

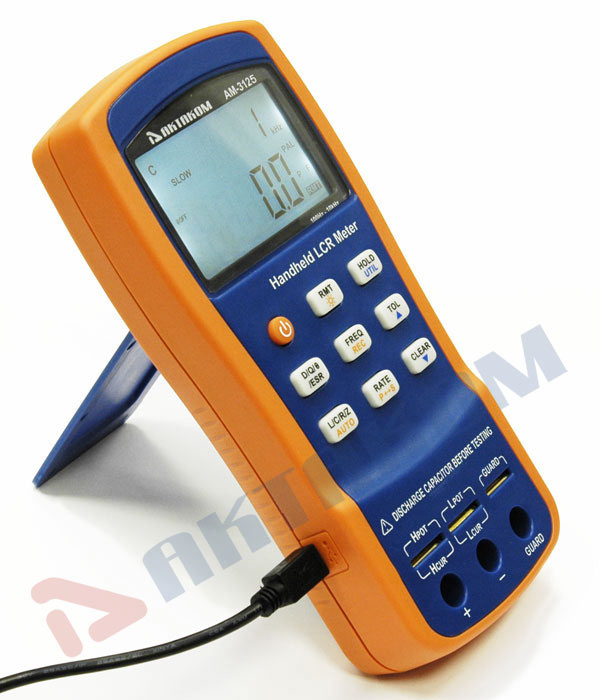

mini-USB интерфейс для быстрого подключения к ПК и обработки данных
Технические характеристики
ФУНКЦИИ
Измеряемые параметры
Первичные: L / C / R / Z Вторичные: В / Q / Θ / ESR
5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Индикатор разряда батарей
<6,8 В
ОБЩИЕ ХАРАКТЕРИСТИКИ
Стандарт безопасности
IEC 61010-1:2001; IEC 61326-2-1:2005
Рабочие условия
0...40°С, влажность <90%
Габаритные размеры
190х90х41 мм
Масса
350 г
Габариты в упаковочной таре
100х210х260, вес 1,1 кг.
Соответствие между основным и дополнительными параметрами отображаемыми на дисплее в приборе Актаком АМ-3125.
Основной параметр (нижняя строка дисплея)
Дополнительный параметр (верхняя строка дисплея)
Ёмкость (C)
Рассеяние (D)
Индуктивность (L)
Добротность (Q)
Сопротивление (R)
Фазовый угол (θ)
После изменения основного режима дополнительная экранная область отображает текущую частоту. Если необходимо изменить дополнительный параметр, следует его выбрать кнопкой выбора дополнительного параметра.

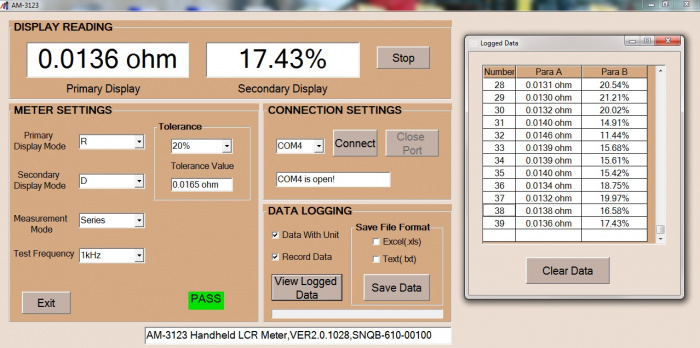

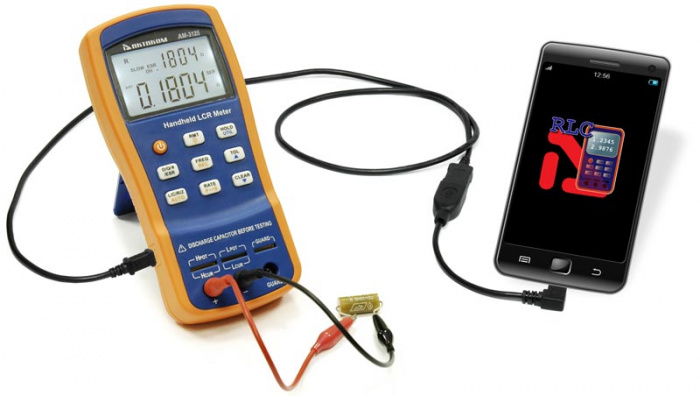

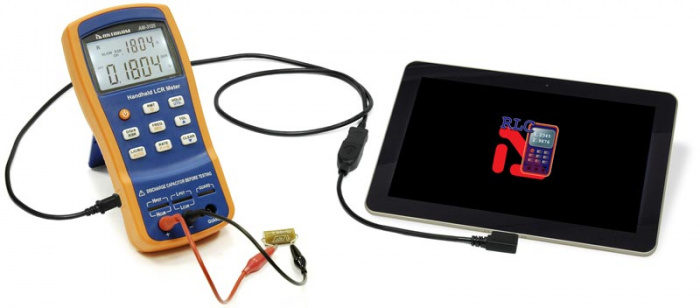

Измерители RLC Актаком АМ-3125 могут управляться с персонального компьютера через интерфейс USB. После установки программного обеспечения и драйвера прибором можно управлять с помощью персонального компьютера (задавать измерительную функцию, тестовую частоту, режим сортировки по допускам), а также получать на компьютере результаты измерений и сохранять статистику в текстовый файл или таблицу Excel. Прибор поддерживает команды SCPI, состоящие из строк ASCII-символов. В ответ на такие команды возвращаются результаты запроса и данные, в конце которых стоит специальный терминирующий символ. Использование SCPI-команд – это удобный метод взаимодействия с компьютером и программирования измерительного прибора. Формат команд прост для понимания и соответствует стандарту IEEE-488 и позволяет встраивать данный прибор в различные измерительные систем.

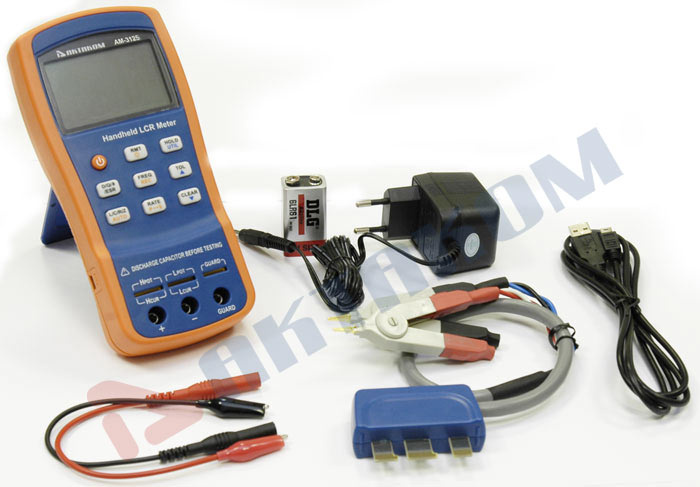

Стандартная комплектация
Прибор

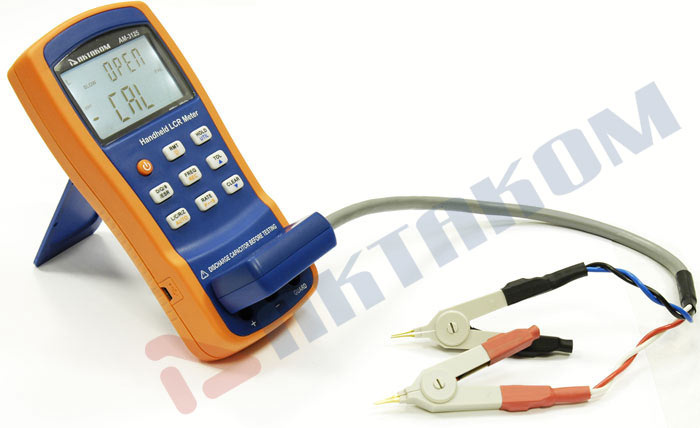

Щупы Кельвина (5-ти проводные)

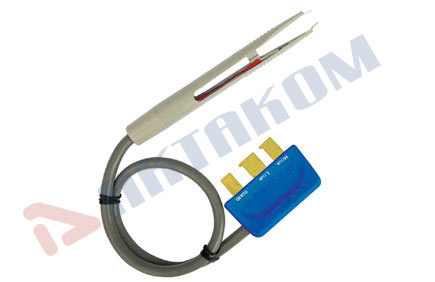

Пинцет-адаптер для SMD компонентов АСА-3123
Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) - 2 шт.
Аккумуляторная батарея 8,4 В NiMH 200 mAH
Сетевой адаптер
Кабель mini-USB для подключения к ПК
Эксплуатационный документ
Программное обеспечение
Aktakom Mini RLC Smart Aktakom Mini RLC Smart Программное обеспечение
AM-312x-SW Программное обеспечение
Дополнительная комплектация

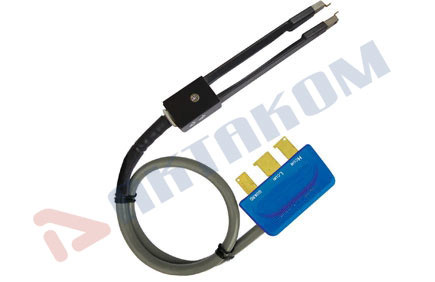

Пинцет-адаптер для SMD компонентов АСА-3125
Программное обеспечение Aktakom RLC Smart Pro Aktakom RLC Smart Pro Программное обеспечение
