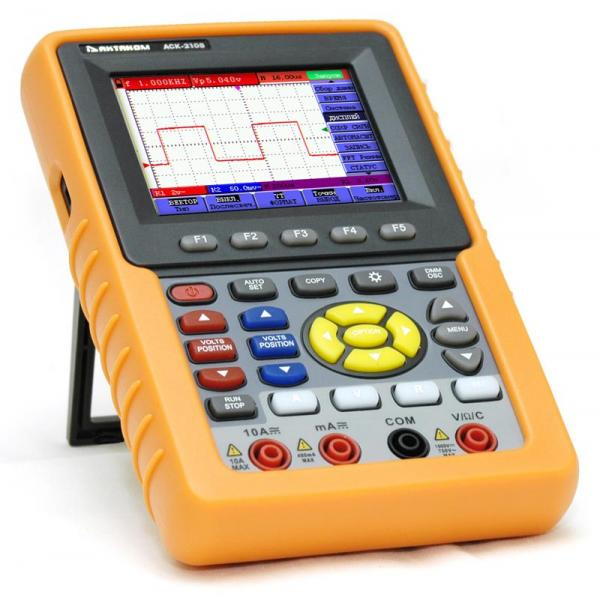

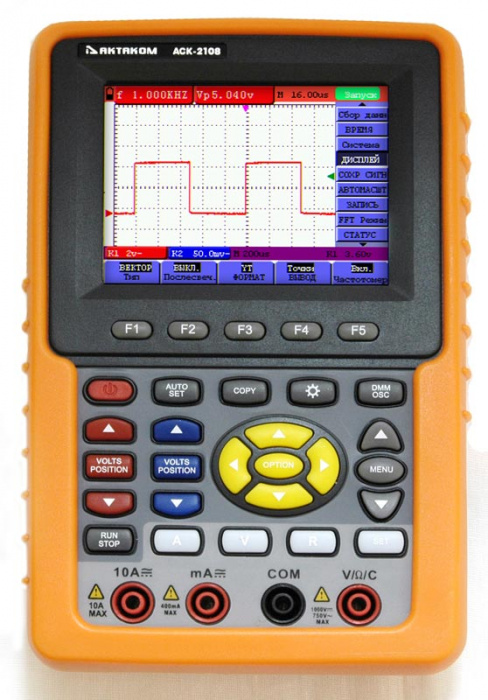

Предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки
20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B?Delay A→B курсорные измерения режим мультиметра интерполяция sin(x)/x хранение осциллограмм: 4 осциллограммы цветной ЖКИ дисплей возможность сохранения на USB-устройство USB интерфейс для связи с ПК, программное обеспечение автономная работа от встроенного аккумулятора Технические характеристики в режиме осциллографа 2 канала полоса пропускания 100 МГц максимальная частота дискретизации 1 Гвыб/с время нарастания 3,5 нс вертикальная чувствительность 5 мВ/дел ... 5 В/дел вертикальное разрешение 8 бит погрешность ± 3% входной импеданс 1 МОм ± 2% максимальное входное напряжение 400 Впик входы: АС, DC, GND математические функции: суммирование, вычитание, умножение, деление, инверсия режим X-Y коэффициент развертки 2 нс/дел ... 100 с/дел память 6 К на канал режимы синхронизации: фронт, видео, поочередный регулируемый гистерезис уровня запуска: 0,2...1 дел пиковый детектор функция усреднения (4...128) функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming покадровый регистратор 3000 кадров частотомер 6-ти разрядный, диапазон 2 Гц...100 МГц в режиме мультиметра
Измеряемая величина Диапазоны Погрешность Постоянное напряжение 100 мкВ ... 400 В
±(1% + 1 е.м.р.) Переменное напряжение (40 Гц…400 Гц) 1 мВ ... 400 В ±(1% + 3 е.м.р.) Постоянный ток 10 мкА ... 10А ±(1% + 3 е.м.р.) Переменный ток 10 мкА ... 10 А ±(1,5% + 3 е.м.р.)
Сопротивление 0,1 Ом ... 40 МОм ±(1% + 1 е.м.р.)
Емкость 10 пФ ... 100 мкФ ±(3% + 3 е.м.р.)

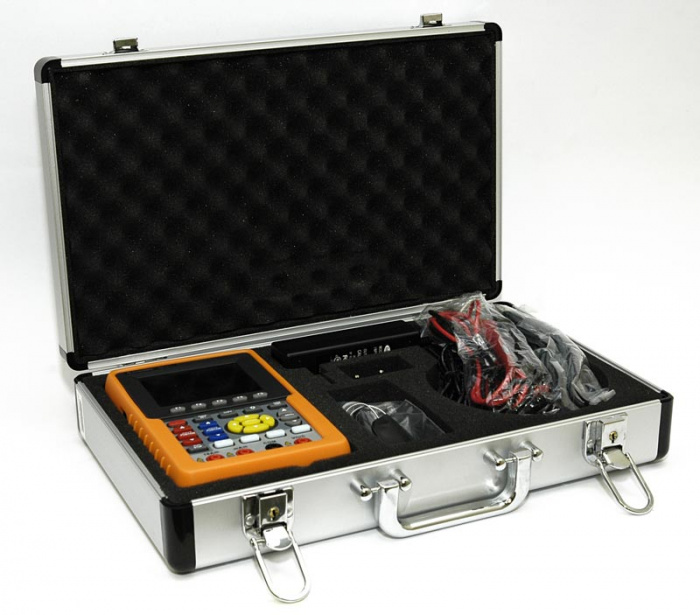

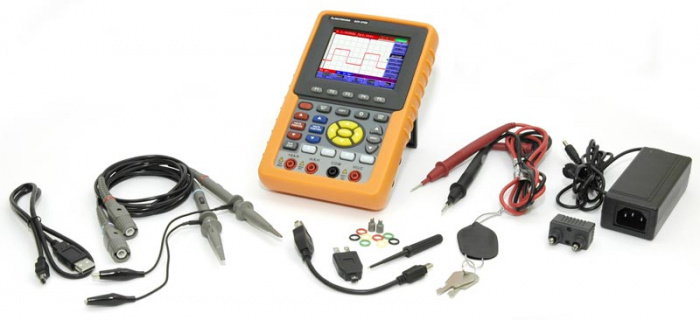

режим тестирования диодов режим прозвонки цепи Общие характеристики Дисплей 3,7 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер) Потребляемая мощность не более 6 Вт Время работы от аккумулятора до 4 часов Габаритные размеры 180x115x40 мм Масса 0,645 кг Габаритные размеры в упаковочной таре 290х145х420, вес 2,9 кг. Стандартная комплектация прибор сетевой адаптер осциллографические щупы – 2 шт. измерительные щупы к мультиметру – 2 шт. модуль расширения для измерения малых емкостей USB кабель для подключения к ПК USB-переходник для подсоединения USB-устройства устройство для калибровки осциллографических пробников руководство по эксплуатации жесткий кейс для транспортировки Программное обеспечение Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов Aktakom DSO-Soft Программное обеспечение для портативных осциллографов AULFConverter Конвертер файлов формата AKTAKOM USB Lab Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте , пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Дополнительная комплектация миниклипса пружинная АСА-2554 пробники осциллографические пассивные: HP-9100, HP-9101R, HP-9150,HP-9151R, HP-9250, HP-9251R, HP-9258, HP-9258R, HP-6350, HP-6351R, P6501R пробники осциллографические дифференциальные: DP-20K, DP-25, DP-30HS,DP-40LV, DP-50, DP-100, DP-16K, DP-22Kpro, DP-150pro пробники осциллографические токовые: PA-622, PA-655, PA-677,PA-699 пробники осциллографические высоковольтные: АСА-6039, HVP-15HF, HVP-28HF, HVP-08 Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте , пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
