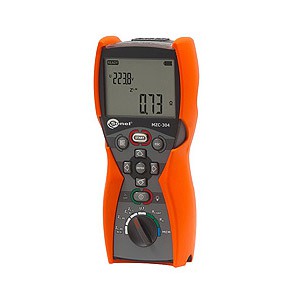

Sonel MZC-304 Измеритель параметров цепей электропитания зданий

41 510 ₽

Добавить к заказу

Заказать в один клик

Особенности

Основные характеристики:

Измерение:

действующего значения фазного и междуфазного напряжения переменного тока;
частоты переменного тока
полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
сопротивления защитных проводников;
электрического сопротивления малым током (металлосвязь);

Вычисление:

активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».

Контроль:

целостности (наличия) нулевого и защитного проводников (до начала измерений).

Сохранение и передача в компьютер:

данных измерений и вычислений.

Измерение	MZC-304	MZC-305	MZC-310S
Z_L-N	+	+	+
Z_L-PE	+	+	+
Z_L-L	+	+	+
Z_{L-PE RCD}	+	+	-
I_кз	+	+	+
U_ном, В	220/380 230/400 240/415	110/190 115/200 127/220 220/380 230/400 240/415 290/500 400/690	220/380 230/400
Z_изм, Ом	0,13	0,13	0,0072
R_cont	+	-	-
Память/ПК	+ OR-1	+/USB	+ RS-232

Z_L-N – измерение полного сопротивления петли фаза-ноль
Z_L-PE - измерение полного сопротивления петли фаза-защитное заземление
Z_L-L - измерение полного сопротивления петли фаза-фаза
Z_{L-PE RCD} - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
R_L-N – измерение активной составляющей сопротивления петли фаза-ноль
R_L-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
R_L-L - измерение активной составляющей сопротивления петли фаза-фаза
I_кз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
U_ном, В - номиналное напряжение сети
Z_изм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Назначение и область применения:

Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основании показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Гарантия: 36 месяцев
Номер в Госреестре: 47341-11
Класс защиты: IV 300V (III 600V), согласно PN-EN 61010-1, IP65
Температурный диапазон: 0...+50 °C
Габариты ШxВxГ: 220×98×58 мм
Масса: около 1 кг
Индекс: WMRUMZC304

Стандартная комплектация:

	Количество	Индекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1	WAADAWS05
Беспроводной интерфейс OR-1 (USB)	1	WAADAUSBOR1
Зажим «Крокодил» изолированный жёлтый K02	1	WAKROYE20K02
Зонд острый с разъёмом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъёмом «банан» красный	1	WASONREOGB1
Крепеж «Свободные руки»	1	WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Ремень для переноски прибора M1	1	WAPOZSZE4
Футляр М6	1	WAFUTM6
Элемент питания алкалиновый 1,5V AA LR6	4	#

Дополнительная комплектация:

	Индекс
Адаптер AGT-16C	WAADAAGT16C
Адаптер AGT-16T	WAADAAGT16T
Адаптер AGT-32P	WAADAAGT32P
Адаптер AGT-32T	WAADAAGT32T
Адаптер AGT-63P	WAADAAGT63P
Адаптер AGT-16P	WAADAAGT16P
Адаптер AGT-32C	WAADAAGT32C
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	WAADAWS01
Элемент питания алкалиновый 1,5V AA LR6	#

Характеристики

Основные технические характеристики MZC-304

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного тока (True RMS)

Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	±(2% и. в. + 6 е. м. р.)
300...500 В	1 В	± (2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение частоты

Диапазон	Разрешение	Основная погрешность
45,0...65,0 Гц	0,1	±(0.1% и. в. + 1 е. м. р.)

Измерение параметров петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L

Диапазон измерения согласно IEC 61557

Провод измерительный	Диапазон Z_S
1,2 м	0,13...1999 Ом
5 м	0,17...1999 Ом
10 м	0,21...1999 Ом
20 м	0,29...1999 Ом
WS-01, -05	0,19...1999 Ом

Измерение полного сопротивления петли короткого замыкания Z_S
Диапазон	Разрешение	Основная погрешность
0...19.99 Ом	0.01 Ом	±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Номинальное напряжение сети Un_L-N/ Un_L-L: 220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения: 180…270 В (для Z_L-PE и Z_L-N) и 180…460В (для Z_L-L)
Номинальная частота сети fn: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц
Максимальный измерительный ток для 230В: 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(5% и. в. + 5 е. м. р.) от Z_S
20,0...199,9 Ом	0,1 Ом

Рассчитывается и отображается для Z_S < 200 Ом

Ток короткого замыкания I_K петли
Диапазон согласно IEC 61557 определяется, исходя из значений Z_S и номинального напряжения U_n=230 В

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Измерение параметров петли короткого замыкания Z_L-PE RCD (без срабатывания УЗО)

Измерение полного сопротивления петли короткого замыкания Z_S
Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом	±(6% и. в. + 5 е. м. р.)

Без отключения УЗО с I_Δn ≥ 30 мA
Номинальное напряжение сети U_n:220 В, 230 В, 240 В
Рабочий диапазон напряжений: 180…270 В
Номинальная частота сети f_n: 50 Гц, 60 Гц
Рабочий диапазон частоты: 45…65 Гц

Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания

Диапазон	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от Z_S
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от Z_S

Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...400 Ом	1 Ом

Напряжение на разомкнутых измерительных проводниках: 4…9 В
Выходной ток при R<2 Ом: мин. 200 мA (I_SC: 200..250 мA)
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током

Измерение активного сопротивления малым током

Диапазон	Разрешение	Основная погрешность
0,0...199,9 Ом	0,1 Ом	±(2% и. в. + 3 е. м. р.)
200...1999 Ом	1 Ом

Напряжение на разомкнутых измерительных проводниках: 4…9 В
Выходной ток < 8 мA
Звуковая индикация при сопротивлении < 30 Ом±50%
Компенсация сопротивления измерительных проводников

Дополнительные технические характеристики
Класс изоляции	двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности	IV 300V (III 600V), согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529	IP65
Питание измерителя	щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C)
Габаритные размеры	220×98×58 мм
Масса измерителя	около 1 кг
Температура хранения	–20...+70° C
Рабочая температура	0...+50° C
Время до самовыключения (Auto-OFF)	устанавливается в меню прибора
Количество измерений Z (для щелочных батареек)	>5000 (2 измерения в минуту)
Память результатов измерений	990 ячеек, 10000 результатов
Интерфейс	радиоканал OR-1

Комплектация

Комплектация «Sonel MZC-304 Измеритель параметров»:

	Количество
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO	1
Беспроводной интерфейс OR-1 (USB)	1
Зажим «Крокодил» изолированный жёлтый K02	1
Зонд острый с разъёмом «банан» голубой	1
Зонд острый с разъёмом «банан» красный	1
Крепеж «Свободные руки»	1
Провод измерительный 1,2 м с разъемами «банан» голубой	1
Провод измерительный 1,2 м с разъемами «банан» желтый	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Ремень для переноски прибора M1	1
Футляр М6	1
Элемент питания алкалиновый 1,5V AA LR6	4
