Модель |
Виды измерений |
Дополнительно |
|
НМ8112-3 |
Напряжение постоянного тока, напряжение переменного тока, ток постоянный, ток переменный, сопротивление, частота, температура |
- |
|
НМ8112-3S |
Включая опцию HO112 Коммутатор каналов измерения |
Вольтметры универсальные НМ8112-3, НМ8112-3S предназначены для измерений напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, частоты и периода электрических сигналов.
Описание средства измерений

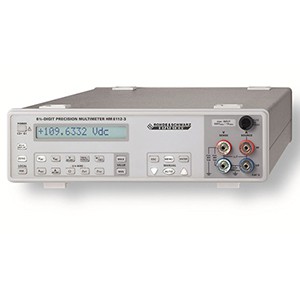

Вольтметры представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится 6,5-разрядный дисплей, на котором отображаются результаты измерений, клавиша включения питания, клавиша установки нуля измерительной части прибора при измерениях постоянного тока и напряжения, кнопки удержания отображаемого на дисплее значения, а также максимального и минимального значений за цикл измерений. Вольтметр имеет внутренний регистратор данных емкостью до 32000 результатов измерений. В нижней части панели расположены две пары входных измерительных разъемов, функциональные клавиши, обеспечивающие режимы измерений различных физических величин, и группа клавиш меню, позволяющих осуществлять вызов меню, производить навигацию в пунктах меню и диапазонах измерений и применение введенных значений величин, а также производить выбор параметров в меню регистрации.
На задней панели вольтметра имеется разъем для подключения шнура питания, гальванически развязанный сдвоенный интерфейс USB/RS-232 для передачи данных на ЭВМ, переключатель напряжения сетевого питания и в модификации НМ8112-3S – сканер для коммутации каналов измерения; имеется возможность коммутации девяти измерительных каналов 2-х и 4-х проводных (опция HO112).
Метрологические и технические характеристики
Режим измерения напряжения постоянного тока
|
Верхние пределы диапазонов измерений, В |
Разрешение, мкВ |
Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, В |
Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С |
|
0,1 |
0,1 – 1* |
±(0,00005·Х + 0,000006·Р) |
0,000008 |
|
1,0 |
0,1 – 1 |
±(0,00003·Х + 0,000006·Р) |
0,000008 |
|
10,0 |
0,1 – 1 |
±(0,00003·Х + 0,000006·Р) |
0,000008 |
|
100,0 |
0,1 – 1 |
±(0,00003·Х + 0,000006·Р) |
0,000008 |
|
600,0 |
0,1 – 1 |
±(0,00004·Х + 0,000006·Р) |
0,000008 |
|
Примечания: 1 * - 1 мкв для интервала измерения 0,1 с; 0,1 мкВ для интервала измерения 1-60 с |
|||
Входное импедансе: в диапазонах 0,1 В, 1,0 В – 1 ГОм, в диапазонах 10/100/600 В – 10 МОм.
Режим измерения напряжения переменного тока (СКЗ)
|
Верхние пределы диапазонов измерений, В |
Разрешение, мкВ |
Полоса частот |
Пределы допускаемой основной абсолютной погрешности при |
Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С, В/°С |
|
0,1 |
0,1 – 1,0 |
20 Гц – 1 кГц |
±(0,001·Х + 0,0008·Р) |
±(0,0001·Х + 0,00008·Р) |
|
1 кГц – 10 кГц |
±(0,05·Х + 0,005·Р) |
|||
|
1,0 |
20 Гц – 1 кГц |
±(0,0008·Х + 0,0008·Р) |
||
|
1 кГц – 10 кГц |
±(0,0015·Х + 0,0008·Р) |
|||
|
10 кГц – 50 кГц |
±(0,003·Х + 0,001·Р) |
±(0,0008·Х + 0,0001·Р) |
||
|
50 кГц – 100 кГц |
±(0,008·Х + 0,0015·Р) |
|||
|
100 кГц – 300 кГц |
±(0,07·Х + 0,0015·Р) |
|
||
|
10 |
20 Гц – 1 кГц |
±(0,0008·Х + 0,0008·Р) |
±(0,0001·Х + 0,00008·Р) |
|
|
1 кГц – 10 кГц |
±(0,001·Х + 0,0008·Р) |
|||
|
10 кГц – 50 кГц |
±(0,003·Х + 0,001·Р) |
±(0,0008·Х + 0,0001·Р) |
||
|
50 кГц – 100 кГц |
±(0,008·Х + 0,0015·Р) |
|||
|
100 кГц – 300 кГц |
±(0,04·Х + 0,0015·Р) |
|
||
|
100 |
20 Гц – 1 кГц |
±(0,0008·Х + 0,0008·Р) |
±(0,0001·Х + 0,00008·Р) |
|
|
1 кГц – 10 кГц |
±(0,001·Х + 0,0008·Р) |
|||
|
10 кГц – 50 кГц |
±(0,003·Х + 0,001·Р) |
±(0,0008·Х + 0,0001·Р) |
||
|
50 кГц – 100 кГц |
±(0,008·Х + 0,0015·Р) |
|||
|
600 |
20 Гц – 1 кГц |
±(0,0008·Х + 0,0008·Р) |
±(0,0001·Х + 0,00008·Р) |
|
|
1 кГц – 10 кГц |
±(0,001·Х + 0,0008·Р) |
Входное импедансе: в диапазонах 0,1 В, 1,0 В – 1 ГОм/60 пФ, в диапазонах 10/100/600 В –
10 Мом/60 пФ.
Время установления показаний – 1,5 с.
Защита измерительного входа от перегрузки: 850 В пик или 600 В пост.
Погрешность нормирована для уровня напряжения выше 5 % от верхнего предела измерений
Режим измерения силы постоянного тока
|
Верхние пределы диапазонов измерений |
Разрешение, нА |
Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С |
Температурный коэффициент /°С |
|
100 мкА, 1 мА, 10 мА, 100 мА, 1 А |
0,1 – 1 |
±(0,0002·Х + 0,00002·Р) |
в диапазоне от 10 до 21 °С |
Режим измерения силы переменного тока
|
Верхние пределы диапазонов измерений |
Разрешение, нА |
Полоса частот |
Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С |
Температурный коэффициент /°С |
|
100 мкА, |
0,1 – 1,0 |
45 Гц – 1 кГц |
±(0,001·Х + 0,0008·Р) |
в диапазоне от 10 до 21 °С |
|
1 кГц – 5 кГц |
±(0,002·Х + 0,0008·Р) |
Время установления показаний – 1,5 с.
Режим измерения сопротивления постоянному току
|
Верхние пределы диапазонов измерений |
Разрешение, мОм |
Пределы допускаемой основной абсолютной погрешности при (23 ± 2) °С, |
Температурный коэффициент в диапазонах от 10 до 21 °С и от 25 до 40 °С /°С |
|
100 Ом |
0,1 – 1,0 |
±(0,00005·Х + 0,000015·Р) |
0,000008 |
|
1 кОм |
±(0,00005·Х + 0,00001·Р) |
||
|
10 кОм |
±(0,00005·Х + 0,00001·Р) |
||
|
100 кОм |
±(0,00005·Х + 0,00001·Р) |
||
|
1МОм |
±(0,0005·Х + 0,00002·Р) |
0,00002 |
|
|
10 МОм |
±(0,005·Х + 0,0002·Р) |
0,0001 |
