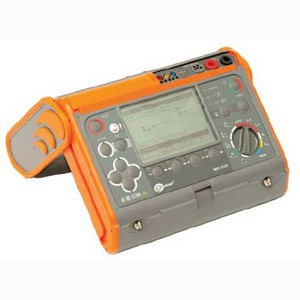

Sonel MRU-120 Измеритель параметров заземляющих устройств

98 370 ₽

Основные характеристики:

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы.

Измерение	MRU-20	TE-30	MRU-120	MRU-200
2p/Rcont	+/+	+/+	+/+	+/+
3p	+	+	+	+
3p+клещи	-	+*	+	+
4p	-	+	+	+
ρ	-	+*	+	+
Клещи+клещи	-	+*	+*	+*
4p импульс	-	-	-	+
I утечки	-	-	-	+
Память/ПК	-	+	+ USB	+ USB

2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
4p импульс - импульсный метод предназначен для измерения динамического сопротивления молниезащит.
I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3

* Требуется дополнительная комплектация

Назначение и область применения:

MRU-120 — портативный измеритель параметров заземляющих устройств.
Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Гарантия: 36 месяцев
Номер в Госреестре: 41925-09
Класс защиты: IV 300В согласно EN 61010-1, IP54
Температурный диапазон: -10...+50 °C
Габариты ШxВxГ: 288×223×75 мм
Масса: около 2 кг
Индекс: WMRUMRU120

Стандартная комплектация:

	Количество	Индекс
Аккумуляторная батарея NiMH SONEL-07 4,8V	1	WAAKU07
Адаптер автомобильный (12В)	1	WAPRZLAD12SAM
Зажим «Крокодил» изолированный черный K01	1	WAKROBL20K01
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1	WAZASZ7
Зонд измерительный для забивки в грунт 30 см	4	WASONG30
Зонд острый с разъёмом «банан» красный	1	WASONREOGB1
Кабель последовательного интерфейса USB	1	WAPRZUSB
Кабель сетевой	1	WAPRZLAD230
Клещи измерительные C-3	1	WACEGC3OKR
Комплект ремней «Свободные руки»	1	WAPOZSZEKRU
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Провод измерительный 2,2 м с разъемами «банан» черный	1	WAPRZ2X2BLBB
Провод измерительный 25 м на катушке с разъёмами «банан» голубой	1	WAPRZ025BUBBSZ
Провод измерительный 25 м на катушке с разъемами «банан» красный	1	WAPRZ025REBBSZ
Провод измерительный 50 м на катушке с разъемами «банан» желтый	1	WAPRZ050YEBBSZ
Футляр L2	1	WAFUTL2

Дополнительная комплектация:

	Индекс
Аккумуляторная батарея NiMH SONEL-07 4,8V	WAAKU07
Адаптер ERP-1	WAADAERP1V2
Беспроводной интерфейс OR-1 (USB)	WAADAUSBOR1
Зажим «Крокодил» изолированный красный K02	WAKRORE20K02
Зажим специальный типа «струбцина» с разъемом «банан»	WAZACIMA1
Зонд измерительный для забивки в грунт 80 см	WASONG80
Катушка для намотки измерительного провода	WAPOZSZP1
Клещи передающие N-1	WACEGN1BB
Комплект измерительных проводов 2 м с разъемами «банан»	WAPRZ002DZBB
Отсек для батареек LR14	WAPOJ1
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0»	#
Футляр для двух зондов 80 см	WAFUTL3

Характеристики

Основные технические характеристики MRU-120

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность основная
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 45…65 Гц
частота измерения – минимум два измерения/с

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,24 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)
10,0...19,9 кОм	0,1 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,3 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
2,00...9,99 кОм	0,01 кОм	± (5% и. в. + 4 е. м. р.)
10,0...19,9 кОм	0,1 кОм

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,44...1999 Ом

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	0,1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон	Разрешение	Погрешность основная
0,0...199,9⋅м	0,1 Ом⋅м	Зависит от основной погрешности R_E при измерении методом 4p но не менее ±1 е.м.р.
200...1999 Ом ⋅м	1 Ом⋅м
2,00...19,99 кОм ⋅ м	0,01 кОм⋅м
20,0...99,9 кОм⋅м	0,1 кОм⋅м
100...999 кОм⋅м	1 кОм⋅м

расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм

Дополнительные технические характеристики
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 300В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сети 50Гц, 150Гц для сети 60Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤60 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1100 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>800 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10..+50°C
Температура зарядки аккумуляторов	+10..+35°C

Комплектация

Комплектация «Sonel MRU-120 Измеритель параметров»:

	Количество
Аккумуляторная батарея NiMH SONEL-07 4,8V	1
Адаптер автомобильный (12В)	1
Зажим «Крокодил» изолированный черный K01	1
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	1
Зонд измерительный для забивки в грунт 30 см	4
Зонд острый с разъёмом «банан» красный	1
Кабель последовательного интерфейса USB	1
Кабель сетевой	1
Клещи измерительные C-3	1
Комплект ремней «Свободные руки»	1
Провод измерительный 1,2 м с разъемами «банан» красный	1
Провод измерительный 2,2 м с разъемами «банан» черный	1
Провод измерительный 25 м на катушке с разъёмами «банан» голубой	1
Провод измерительный 25 м на катушке с разъемами «банан» красный	1
Провод измерительный 50 м на катушке с разъемами «банан» желтый	1
Футляр L2	1
