Измерение | CMP-200 | CMP-400 | CMP-401 | CMP-1006 | CMP-600 | CMP-2000 |
---|---|---|---|---|---|---|
Напряжение постоянного тока | - | + до 600В |
+ до 600В |
+ до 600В |
+ до 600В |
+ до 1000В |
Напряжение переменного тока | - | + до 600В |
+ до 600В |
+ TRUE RMS до 600В |
+ TRUE RMS до 600В |
+ TRUE RMS до 750В |
Постоянный ток | - | - | + до 400А |
+ до 1000А |
+ до 600А |
+ до 2000А |
Переменный ток | + 0,1 мА - 200 А |
+ 400 A |
+ 400 A |
+ TRUE RMS 1000 A |
+ TRUE RMS 600 A |
+ TRUE RMS 1500 А |
Сопротивление | - | + 40 МОм |
+ 40 МОм |
+ 66 МОм |
+ 40 МОм |
+ 66 МОм |
Определение целостности цепи | - | + | + | + | + | + |
Тестирование диодов | - | + | + | + | + | + |
Частота | - | + | + | + | + | + |
Емкость | - | - | + | - | - | + |
Температура (термопара К) | - | + | + | + | - | + |
Максимальный диаметр обхвата | 30 мм | 30 мм | 30 мм | 36 мм | 30 мм 35x10 мм |
57 мм 70x18 мм |

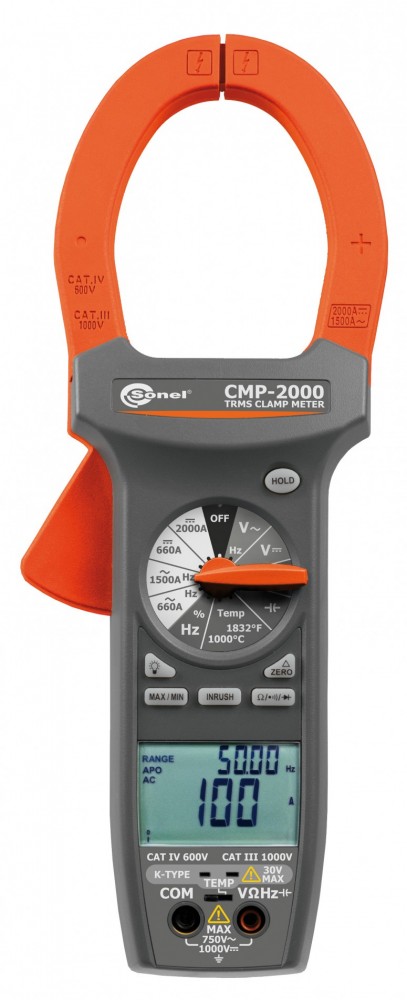

CMP-2000 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата - до 57 мм - провод, 70x18 мм - шинопровод.
Гарантия: 24 месяца
Номер в Госреестре: 53794-13
Класс защиты: CAT IV 600 V
Температурный диапазон: 0...+50°C
Габариты ШxВxГ: 281x108x53 мм
Масса: около 570 г
Индекс: WMRUCMP2000
Количество | Индекс | |
---|---|---|
Комплект измерительных проводов CMP | 1 | WAPRZCMP1 |
Термопара | 1 | # |
Футляр S1 | 1 | WAFUTS1 |
Элемент питания алкалиновый 9V 6LR61 | 1 | # |
Индекс | |
---|---|
Соединитель электрический - адаптер AC-16 | WAADAAC16 |
Измерение постоянного тока
Диапазон | Разрешение | Основная погрешность |
---|---|---|
660,0 A | 0,1 A | ± (2,0 % и. в. + 5 е. м. р.) |
1000 А | 1 А | ± (3 % и.в. + 5 е. м. р.) |
2000 A | 1 A | Не нормирована |
Измерение переменного тока True RMS
Диапазон | Разрешение | Основная погрешность |
---|---|---|
660,0 A | 0,1 A | ± (2,0 % и. в. + 10 е. м. р.) |
1000 А | 1 А | ± (2,5 % и. в. + 10 е. м. р.) |
1500 А | 1 А | Не нормирована |
Измерение напряжения постоянного тока
Диапазон | Разрешение | Основная погрешность |
---|---|---|
6,600 В | 0,001 В | ± (0,5% и.в.+ 2 е.м.р) |
66,00 В | 0,01 В | |
660,0 В | 0,1 В | |
1000 В | 1 В |
Измерение напряжения переменного тока True RMS
Диапазон | Разрешение | Основная погрешность |
---|---|---|
6,600 В | 0,001 В | ±(1,5% и. в. + 8 е. м. р.) для 50...500 Гц |
66,00 В | 0,01 В | |
600,0 В | 0,1 В | |
750 В | 1 В |
Измерение сопротивления
Диапазон | Разрешение | Основная погрешность |
---|---|---|
660,0 Ом | 0,1 Ом | ± (1% и. в. + 5 е.м.р.) |
6,600 кОм | 0,001 кОм | |
66,00 кОм | 0,01 кОм | |
660,0 кОм | 0,1 кОм | |
6,600 МОм | 0,001 МОм | ± (2,0% и. в. + 5 е.м.р.) |
66,00 МОм | 0,01 МОм | ± (3,5 % и. в. + 5 е.м.р.) |
Тестирование целостности цепи
Диапазон | Звуковой сигнал | Время реакции | Напряжение разомкнутой цепи |
---|---|---|---|
660 Ом | менее 30 Ом | около 100 мс | -3,2В постоянного тока |
Тестирование целостности цепи
Диапазон | Разрешение | Основная погрешность | Ток измерения | Напряжение разомкнутой цепи |
---|---|---|---|---|
2 В | 1 мВ | ± (1,5% и.в. + 5 е.м.р.) | 0,8 мA | 3,2 В постоянного тока |
Измерение емкости
Диапазон | Разрешение | Основная погрешность |
---|---|---|
6,600 нФ | 0,001 нФ | ± (3% и. в. + 30 е.м.р.) |
66,00 нФ | 0,01 нФ | ± (3% и. в. + 10 е.м.р.) |
660,0 нФ | 0,1 нФ | ± (3% и. в. + 30 е.м.р.) |
6,600 мкФ | 0,001 мкФ | ± (3% и. в. + 10 е.м.р.) |
66,00 мкФ | 0,01 мкФ | |
660,0 мкФ | 0,1 мкФ | |
6,600 мФ | 0,001 нФ |
Измерение частоты
Диапазон | Разрешение | Основная погрешность |
---|---|---|
66,00 Гц | 0,01 Гц | ± (0,1% и. в. + 5 е.м.р.) |
660,0 Гц | 0,1 Гц | |
6,600 кГц | 0,001 кГц | |
66,00 кГц | 0,01 кГц | |
660,0 кГц | 0,1 кГц | |
1,000 МГц | 0,001 МГц |
Коэффициент заполнения
Диапазон | Разрешение | Длительность импульса | Основная погрешность (логические 5В) |
---|---|---|---|
5...95% | 0,1% | >10 мкс | ± (2,0% и.в. + 10 е.м.р) |
Измерение температуры
Диапазон | Основная погрешность | Тип датчика |
---|---|---|
-20...0 °C | ± (2% и.в. + 3 °C) | Термопара типа K |
0...399 °C | ± (1% и.в. + 2 °C) | |
400...1000 °C | ± (2% и.в. + 3 °C) | |
± (2% и.в. + 6 °F) | ||
32...750 °F | ± (1% и.в. + 4 °F) | |
750...1832 °F | ± (2% и.в. + 6 °F) |
Дополнительные технические характеристики | |
---|---|
Дисплей | индикация 6600, аналоговая линейка, состоящая из 66 сегментов |
Полярность | Автоматическая, (-) указывает на отрицательную полярность |
Обозначение значения за пределами диапазона измерения | (OL) или (-OL) |
Обновление отображения измерений | 2,8x/сек, 28x/сек, аналоговая линейка |
Степень защиты корпуса | IP20 |
Условия работы | 0°C до 50°C при относительной влажности <70% |
Условия хранения | -20°C до 60°C при относительной влажности <80% |
Максимальная рабочая высота | 2000 м |
Температурный коэффициент | 0,1 x (заданная точность)/°C (<18°C или >28°C) |
Автоматическое выключение питания | 30 минут |
Питание | 9В батарейка типа 6LR61 |
Максимальный диаметр обхвата | 57мм - провод, 70 x 18мм - шинопровод |
Размеры | 281 x 108 x 53 мм |
Масса | около 570 г (с элементами питания) |
Количество |
|
Комплект измерительных проводов CMP |
1 |
Термопара |
1 |
Футляр S1 |
1 |
Элемент питания алкалиновый 9V 6LR61 |
1 |
