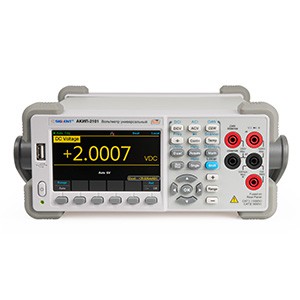

АКИП-2101/1 вольтметры универсальные цифровые

Параметр

Значение

Постоянное напряжение

Пределы измерений

600 мВ / 6 / 60 / 600 / 1000 В

Разрешение

0,01 / 0,1 / 1 / 10 / 100 мВ

Погрешность измерения

± 0,01%

Входной импеданс

10 МОм (10 ГОм для пределов "600 мВ")

Переменное напряжение (AC+DC, TRUE RMS)

Пределы измерений

600 мВ / 6 / 60 / 600 / 750 В

Разрешение

1 / 10 мкВ / 0,1 / 1 / 10 мВ

Частотный диапазон

20 Гц…100 кГц

Погрешность измерения

± (0,2…3% Uизм. + 0,05…0,1% Uпредела изм.) в зависимости от частоты и диапазона

Входной импеданс

1 МОм / 100 пФ

Постоянный ток

Пределы измерений

600 мкА/ 6 / 60 / 600 мА/ 6/ 10 А

Разрешение

10/ 100 нА/ 1 / 10/ 100 мкА / 1мА

Погрешность измерения

± (0,055…0,25% ) в зависимости от диапазона

Переменный ток (AC+DC, TRUE RMS)

Пределы измерений

60 мА / 600 мА / 6/ 10 А

Разрешение

1/ 10/ 100 мкА/1 мА

Частотный диапазон

20 Гц…10 кГц

Погрешность измерения

± (0,05…2,5% ) в зависимости от частоты и диапазона

Сопротивление

Пределы измерений

600 Ом/ 6/ 60/ 600 кОм/ 6/ 60/ 100 МОм

Разрешение

10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм

Погрешность измерения

± ( 0,02…1,75 % ) в зависимости от диапазона

Частота (период)

Пределы измерений

20 Гц/ 2 / 20/ 200 / 500 кГц (600 мВ...750 В)

Диапазон изм. периодов

2,0 мкс...0,05 с

Чувствительность

100 мВ (20 Гц…100 кГц); 1В (100…500 кГц)

Погрешность измерения

± 0,01 %

Прозвон цепи

Порог срабатывания

1…2000 Ом (разрешение 0,1 Ом )

Тестовый ток

1 мА

Температура

Диапазон измерений

-270…+1820 °С (в зависимости т типа термопар)

Термопары

Поддержка термопар B, E, J, K, N, R, S, T-типов (в комплект не входят), поддержка термосопротивлений (RTD)

Испытание P-N перехода

Тестовое напряжение

≤ 2,0 В (разрешение 100 мкВ)

Тестовый ток

1 мА

Ёмкость

Пределы измерений

2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ

Разрешение

1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ

Погрешность измерения

± (1…3% ) в зависимости от диапазона

Тестовый ток

10/ 100 мкА/ 1 мА в зависимости от диапазона

Дисплей

Тип и формат

Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272

Разрядность индикации

4 ½ (при ск. от 5 до 5 0 изм/с)
3 ½ (150 изм/с)

Скорость измерений

Медленно - 5 изм/с ( S low ) , Средне - 50 изм/с ( M id ) , Быстро - 150 изм/с ( Fast )

Общие данные

Напряжение питания

200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА)

Выход

VM comp, ExtTrig (внеш. Синхр.)

Интерфейс

USB, LAN (GPIB – опция)

Габаритные размеры

282х260х105 мм

Масса

3,76 кг
