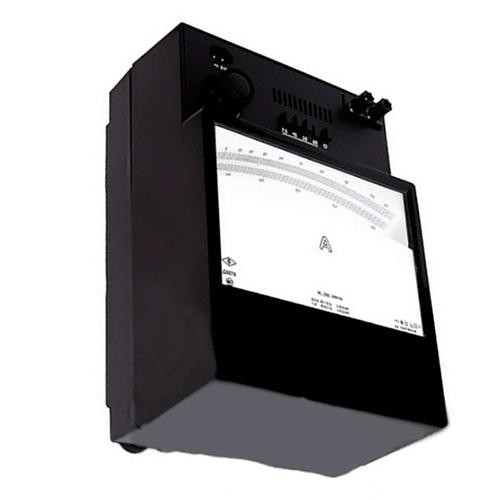

Амперметр Д5054, миллиамперметр Д5054 (Д 5054, Д-5054)
Предназначен для точных измерений силы тока в цепях переменного и постоянного тока.
Класс точности 0,1.
Конечное значение диапазона измерений в зависимости от модификации: 5А, 10А, 2,5А, 5А, 0,5А, 1А, 100мА, 200мА, 25мА, 50мА, 5мА, 10мА.
Амперметры Д5054, миллиамперметры Д5054 предназначены для точных измерений силы тока в цепях переменного и постоянного тока.
Амперметр Д5054 предназначен для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35°С и относительной влажности до 80% при температуре 25°С;
Амперметр Д5054-04.1 - исполнение 0, категории 4.1 предназначен для эксплуатации в условиях сухого и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре окружающего воздуха от 1 до 45°С и относительной влажности до 80% при температуре 25°С (по ГОСТ 15150-69).
Технические данные
Амперметры Д5054 соответствуют классу точности 0,1 по ГОСТ 8711-78 непосредственно после установления рабочего режима и в течение любого времени непрерывной работы.
Основные параметры приборов указаны в таблице. Предел допускаемой дополнительной погрешности приборов Д5054, вызванной отклонением частоты от верхней границы нормальной области до любого значения в рабочей области частот, равен ± 0,1% от конечного значения диапазона измерений.
Время установления показаний прибора Д5054 не более 4 с. Предел допускаемой дополнительной погрешности приборов, вызванной изменением температуры окружающего воздуха от (20±2)°С до любой температуры в пределах рабочего диапазона на каждые 10°С не превышает ±0,1% от конечного значения диапазона измерений.
Предел допускаемой дополнительной погрешности приборов Д5054, вызванной влиянием внешнего однородного постоянного либо переменного (частоты в пределах нормальной области частот) магнитного поля с индукцией 0,5 мТ, равен ±0,5% от конечного значения диапазона измерений.
Питание цепи освещения светового указателя приборов Д5054 производится от сети переменного тока напряжением (220±22)В частотой 50-60Гц через трансформатор, комплектуемый вместе с прибором, либо непосредственно от источника постоянного или переменного тока напряжением 4В .
Габаритные размеры прибора Амперметр Д5054: 205х290х135 мм. Масса прибора не более 4,5 кг. Габаритные размера корпуса трансформатора: 65x85x45 мм. Масса трансформатора не более 0,5 кг.
Прибор |
Моди-
фикация
|
Конечное значение диапазона измерений |
Активное сопротив-ление, не более, Ом |
Индуктив-ность, не более, мГн |
Нормаль-
ная область частот, Гц |
Рабочая область частот, Гц |
Ампер-
метр |
Д50541
Д50541-04.1
|
5А |
0,13 |
0,03 |
От 45 до 500 |
Свыше 500 до 1500 |
10А |
0,06 |
0,01 |
Д50542
Д50542-04.1
|
2,5А |
0,3 |
0,1 |
5А |
0,13 |
0,03 |
Д50543
Д50543-04.1
|
0,5А |
2,6 |
0,8 |
1А |
1,1 |
0,2 |
Милли-
ампер-
метр
|
Д50544
Д50544-04.1
|
100мА |
13 |
3,6 |
200мА |
7,5 |
0,9 |
Д50545
Д50545-04.1
|
25мА |
100 |
60 |
50мА |
34 |
4,5 |
Д50546
Д50546-04.1
|
5мА |
2000 |
750 |
От 45 до 300 |
Свыше 300 до 1000 |
10мА |
550 |
60 |
