М95 микроамперметр магнитоэлектрический с многопредельными взаимозаменяемыми шунтами Р4 предназначается для измерения тока и напряжения в цепях постоянного тока.
Микроамперметры М95 представляют собой переносные приборы на растяжках и применяются в основном при радиоизмерениях в лабораторной и цеховой практике.
Технические характеристики М95:
Пределы измерения:
- основные - 0,1 мкА; 1 мкА; 10 мкА;
- дополнительные - 1 мкА; 10 мкА; 100 мкА; 5,5 мВ; 0,5 мВ.
Класс точности:
- на пределах 1 мкА и 10 мкА - 1,0;
- на пределе 0,1 мкА - 1,5.
Включение - непосредственное; с наружным шунтом Р4.
Шунт Р4 расширяет основной предел измерения в 1-5-10-50-100-500-1000 раз.
Погрешность подгонки сопротивления шунтов, выраженная в процентах от номинального сопротивления - не более ±0,2%.
Влияние температуры на каждые 10° С - не более ±1%.
Влияние внешнего магнитного поля напряженностью 400 А/м - не более ±1%.
Длина шкалы М95 - 140 мм.
Шкала разделена на 100 делений для приборов с основным пределом измерения 1 мкА и 10 мкА и 50 делений - для приборов с основным пределом измерения 0,1 мкА.
Освещение указателя - лампой 6,3 В, 0,25 A с резьбовым цоколем.
Питание осветительного устройства - от сети переменного тока напряжением 127 В или 220 В; от постоянного или переменного тока напряжением 6 В.
Испытательное напряжение изоляции - 2 кВ.
Сопротивление изоляции электрических цепей при температуре от +15° С до +25° С и относительной влажности до 80% - более 109 Ом.
Сопротивления внешней цепи на пределе измерения:
- 0,1 мкА - от 120 кОм до ∞;
- 1 мкА - от 0 до ∞;
- 5 мВ - от 0 до 200 кОм;
- 1 мкА - от 3 кОм до ∞;
- 10 мкА - от 0 до ∞;
- 5 мВ - от 0 до 35 кОм;
- 10 мкА - от 30 Ом до ∞;
- 100 мкА - от 0 до ∞;
- 0,5 мВ - от 0 до 200 Ом.
Время успокоения при сопротивлениях внешней цепи - не более 4 с.
Габаритные размеры М95 - 213×270×122 мм.
Масса микроамперметра - не более 3,6 кг.

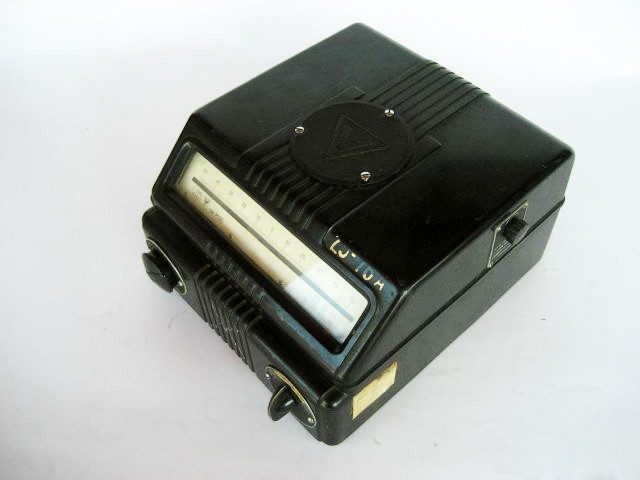

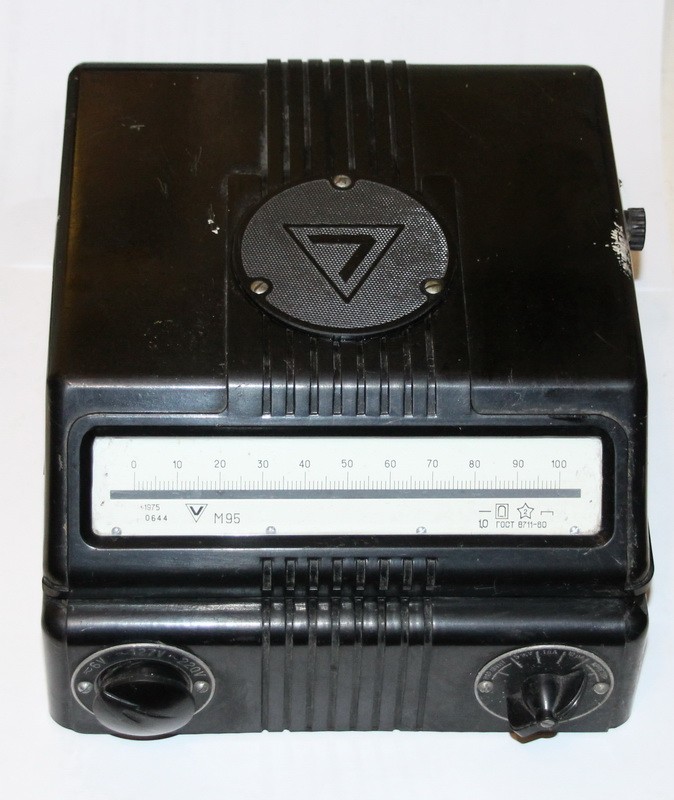

Микроамперметр М95 оформлен в прямоугольном пластмассовом корпусе со скошенной передней частью.
На передней стороне корпуса закреплены переключатель пределов измерения и контактная колодка для переключения напряжения питания осветительного устройства.
На задней стороне корпуса смонтированы два зажима для включения прибора в измерительную схему, зажим экрана и штепсельная колодка для подвода напряжения к осветительному устройству.
Вращающий момент в микроамперметрах М95 создается взаимодействием постоянного тока, проходящего по обмотке рамки, с магнитным потоком постоянного магнита. Противодействующий момент создается растяжками, служащими для крепления рамки, а также для подвода тока к ней. На оси рамки укреплен держатель с зеркалом. Луч света от лампочки проходит через систему линз и зеркал, падает на зеркало подвижной части и, отражаясь, попадает на шкалу прибора. Успокоение подвижной части прибора достигается за счет токов, индуктированных в обмотке рамки. Для установки светового указателя на нуль служит корректор, головка которого находится на правой стороне корпуса прибора.
Условия эксплуатации М95:
Температура окружающего воздуха - от -15° С до +35° С.
Относительная влажность при +30° С - до 80%.
Температура окружающего воздуха для исполнения М95Т - от +10° С до +45° С.
Относительная влажность для исполнения М95Т при +35° С - до 95%.
Сопротивление микроамперметра М95 на различных пределах измерений и в положении переключателя «Наружный шунт» указано в таблице:
|
