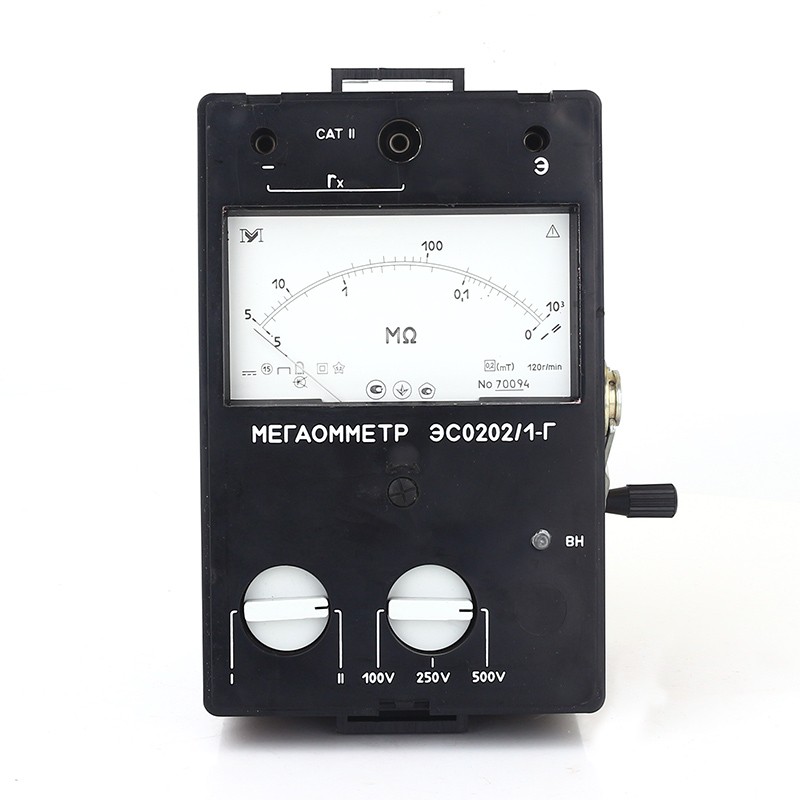

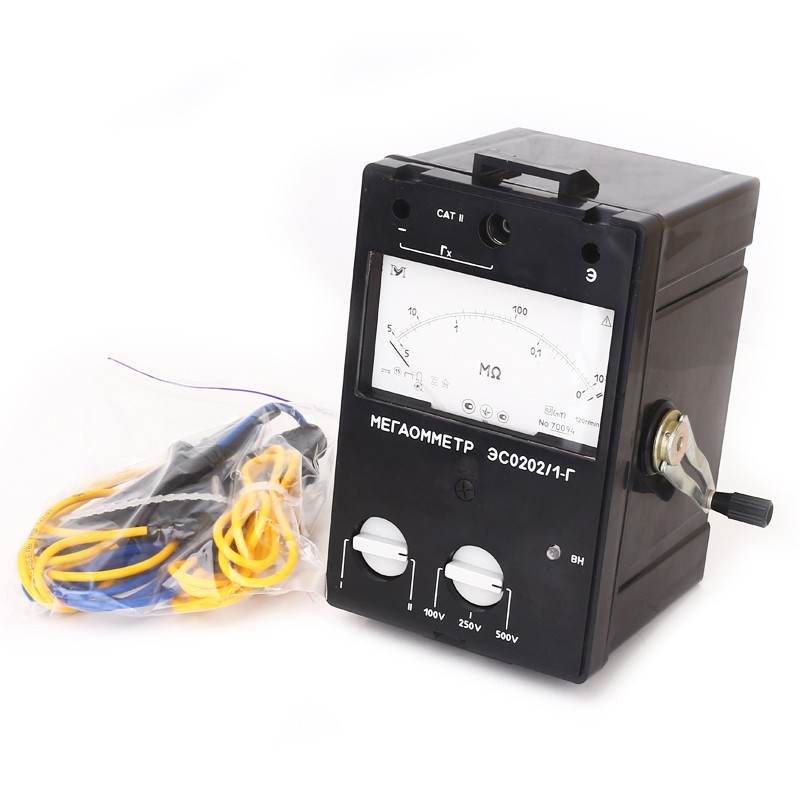

ЭС0202/1-Г Мегаомметр

Предназначен для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

    Диапазон измерений 0-1000МОм, выходное напряжение 100±10В, 250±25В, 500±50В
    Класс точности 15

    Мегаомметры ЭС0202/1-Г предназначены для измерения сопротивления изоляции различных электроустройств не находящихся под напряжением.

    Технические характеристики

    Условное обозначение, вид поставки и код ОКП приведены в табл.1.

    Таблица 1.

Диапазоны измерений значение напряжения на зажимах прибора и источник питания мегаомметра приведены в табл.2.

    Таблица 2.

    Класс точности 15, выраженный в виде относительной погрешности по ГОСТ8.401-80. Пределы допускаемых значений основной относительной погрешности равны ±15% от измеряемого значения. Пределы допускаемых значений дополнительной погрешности мегаомметров ЭС0202/1-Г вызванной протеканием в измерительной цепи токов промышленной частоты 50 мкА, не должны превышать пределов основной относительной погрешности.

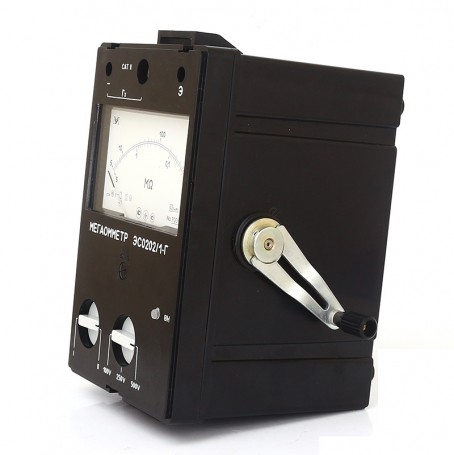

    Время установления показаний не превышает 15 с. Режим работы мегаомметров ЭС0202/1-Гпрерывистый: измерение – 1 мин, пауза – 2, мин. Питание мегаомметра ЭС0202/1-Госуществляется от встроенного электромеханического генератора. Скорость вращения рукоятки генератора должна быть (120 - 144) оборотов в минуту.

    Мегаомметры ЭС0202/1-Г сохраняют работоспособность при температуре окружающего воздуха от минус 30 до плюс 50°С и относительной влажности 90% при температуре +30°С. Рабочее положение - горизонтальное расположение плоскости шкалы. Масса мегаомметра без комплекта шнуров, не более 2,2 кг. Габаритные размеры мегаомметров ЭС0202/1-Г 166х130х200 мм.
