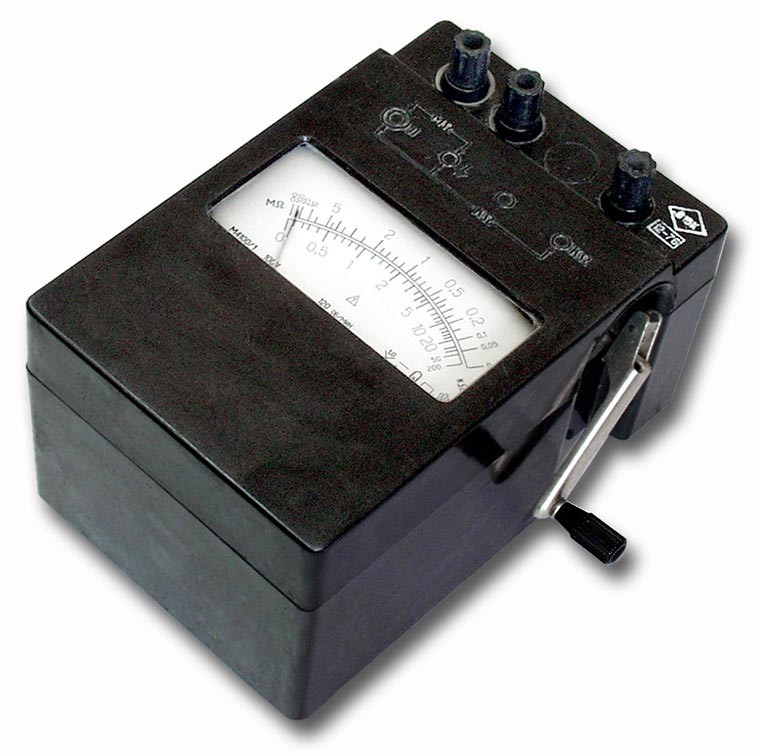

М4101 Мегаомметр

Мегаомметр М4101 - прибор, предназначенный для измерения изоляции электрических цепей, не находящихся под напряжением.

    Максимальный ток в измерительном сопротивлении - не более 2мА.

    Питание - переменный ток 127В±11В или 220В±22В; частота 50Гц±1Гц.

    Потребляемая мощность - 20Вт.

    Габариты - 200×155×130мм.

    Масса - 3,5кг.

    Мегаомметры М4101 выполнены в корпусе из термореактивной пластмассы. По исполнению корпуса приборы относятся к пыле- и брызгозащищенным. Подвижная часть мегаомметра М4101 укреплена на кернах и подпятниках; отсчетное устройство прибора - стрелочный указатель. Длина шкалы - 80мм.

    Технические характеристики М4101

    Мегаомметр М4101 изготавливается в пяти модификациях. Пределы измерений, а также входное напряжение, на которое рассчитаны мегаомметры М4101, поданы в Таблице 1.

    Таблица 1.

    Время установления показаний прибора М4101 - не более 4 секунд.

    Мегаомметр М4101 при измерении:

    - на пределе «МОм» - охватывает не менее 80% диапазона показаний;

    - на пределе «кОм» - охватывает не менее 100% диапазона показаний;

    Изготовитель гарантирует, что мегаомметр М4101 по качеству соответствует требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
