Основные характеристики:

• Измерение сопротивления электроизоляции R_ISO до 40 ТОм;
• Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
• Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
• Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
• Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
• Установка времени измерения - до 99'59';
• Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
• Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
• Индикация измерительного напряжения;
• Измерительный ток – 1,2 мА , 3 мА или 5 мА;
• Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
• Защита от объекта измерения находящегося под напряжением;
• Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
• Измерение емкости в процессе измерения сопротивления электроизоляции;
• Измерение температуры с использованием дополнительного зонда;
• Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
• Измерение коэффициента разряда диэлектриков (DD);
• Локализация повреждений (прожиг).
• Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
• Измерение сопротивления защитных проводников R_CONTтоком +200 мА (металлосвязь);
• Регулируемые пределы измерения R_iso и R_CONT;
• Измерение постоянного и переменного напряжения до 750 В;
• Отображение графиков на дисплее в процессе измерения;
• Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
• Поддержка опциональной мини Bluetooth клавиатуры;
• Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
• Графический дисплей 5,6 дюймов с подсветкой;
• Подсветка клавиатуры;
• Питание от электросети или встроенного аккумулятора;
• Встроенное зарядное устройство.

• Коэффициент абсорбции К_абс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): К_абс = R60/R15
• Коэффициент поляризации К_пол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): К_пол = R600/R60
• DAR - коэффициент диэлектрического поглощения
• PI - индекс поляризации
• Сквозной ток I_скв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
• Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Назначение и область применения:

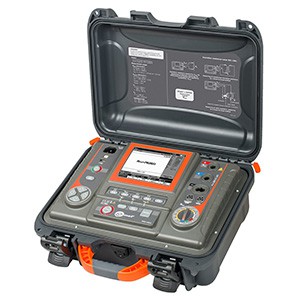

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).

Гарантия: 36 месяцев
Номер в Госреестре: 58907-14
Класс защиты: IP40 (IP 67 с закрытой верхней крышкой)
Температурный диапазон: -20 °C … +50 °C
Габариты ШxВxГ: 390×310×180 мм
Масса: 7 кг
Индекс: WMPLMIC10K1

Стандартная комплектация:

Дополнительная комплектация:
