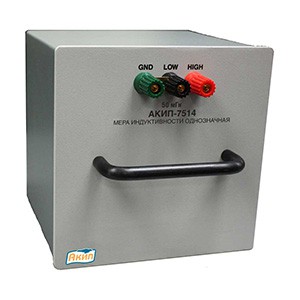

АКИП-7514-10мкГн Мера индуктивности однозначная

Модель

Ном. значение,
L

Отклонение
от ном. значения

Частота
тест-сигнала

Частота
резонанса*

Сопротивл.
пост. току*
(R dc)

Значение Q*
(при 100 Гц)

Ток (с.к.з.) для:

200 мВт**

3 Вт**

АКИП-7514-10мкГн

10 мкГн

±1%

10 кГц

4500 кГц

0,03 Ом

0,30

2500 мА

9000 мА

Характеристики

Значения

Соединительные клеммы

Мера >500 мкГн

3 терминала: две клеммы H, L (позолоченные гнезда, резьбовые соединения и замыкатель с напылением теллура меди, минимальные тепловые шумы / emf и сопротивление), изолиров. клемма «земля» (G)

Мера < 500 мкГн

6 терминалов: клеммы H, L, G  + клеммы G, L, L0

Макс. вх. мощность

3 Вт/ 200 мВ  (см. значения токов в табл.выше)

Условия эксплуатации

+10°С…+40°С и относительная влажность до 90%

Температурный коэф. (Tc)

30 ppm

Габаритные размеры

166 × 166 × 204 мм

Масса

Не более 5,3  кг
