Р3026/2

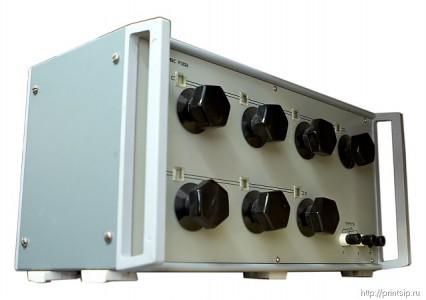

Мера Р3026/2 электрического сопротивления постоянного тока многозначная  (Р 3026/2, Р-3026/2, p3026/2, p 3026/2, p-3026/2)

Предназначена для использования в качестве регулируемой меры сопротивления в цепях постоянного тока.

Обеспечивает установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 Ом до 111111,1 Ом.

Класс точности 0,005



Меры Р3026/2 электрического сопротивления постоянного тока многозначные (ММЭС) класса точности 0,005 предназначены для использования в качестве регулируемой меры сопротивления в цепях постоянного тока. ММЭС, предназначенные для поставки в районы с тропическим климатом, должны иметь обозначения: Р3026-1 04.1*; Р3026-2 04.1*.





    ММЭС Р3026/2 предназначены для эксплуатации при условиях:







ММЭС Р3026/2  обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 до 111111,1 Ом.
Класс точности ММЭС Р3026/2:



Р3026-2 - 0,005/1,5·10^-6; в одном конструктивном исполнении.


Состав декад, Ом:

    1 декада - 10x10000

    2 декада - 10x1000

    3 декада - 10x100

    4 декада - 10x10

    5 декада - 10x1

    6 декада - 10x0,1

    7 декада - 10x0,01


Значения номинальной и максимальной мощности рассеивания на ступень 1-ой...5-ой декад:





Номинальная мощность рассеивания для декад 10x0,1 и 10x0,01 ММЭС Р3026/2  всех классов точности равна 0,01Вт, а максимальная - 0,1Вт. Среднее значение начального сопротивления R₀ММЭС Р3026-2, т.е. сопротивление при установке всех декадных переключателей на нулевые показания, измеренное с зажимов 111111,1 Ом не превышает 0,01 Ом.  Вариация начального сопротивления ?R₀ не превышает 0,001 Ом. Термоконтактная э.д.с. в измерительной цепи ненагруженной ММЭС Р3026/2 при нормальных условиях применения и установке всех декад ММЭС Р3026/2  на нули не превышает 5 мкВ. Нормируемые значения сопротивления изоляции и электрической прочности изоляции ММЭС Р3026/2:





Предел допускаемой дополнительной погрешности ?_t ММЭС Р3026/2, выраженный в процентах от номинального значения включенного сопротивления, при изменениях мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установления состояния теплового равновесия.

Предел допускаемой дополнительной погрешности ММЭС Р3026/2, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и верхним (нижним) значением температуры рабочих условий применения.
Габаритные размеры ММЭС Р3026/2 не более 485x250x240 мм.
Масса ММЭС Р3026/2  не превышает 11 кг.
