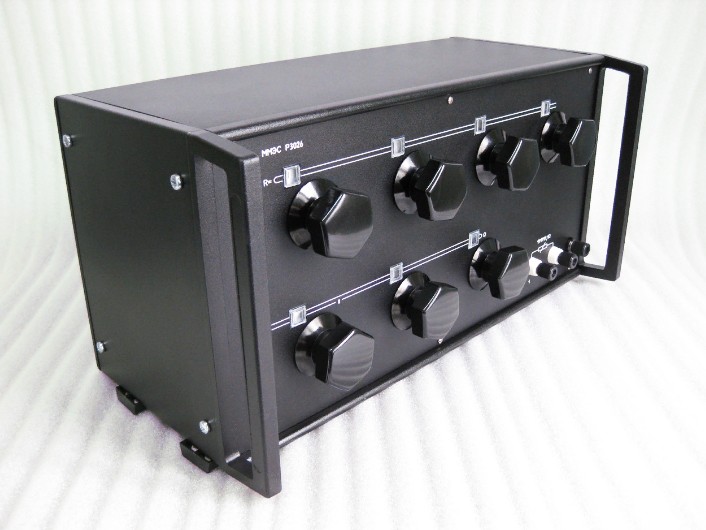

Р3026 Мера электрического сопротивления постоянного тока многозначная

Р3026 мера электрического сопротивления постоянного тока многозначная предназначена для использования в качестве регулируемой меры сопротивления в цепях постоянного тока.

Меры Р3026 представлены в модификациях Р3026-1 и Р3026-2.

Технические характеристики Р3026:

Класс точности:

- Р3026-1 - 0,002;

- Р3026-2 - 0,005.

Меры обеспечивают установку значений сопротивлений с помощью 7 декадных переключателей от 0,01 Ом до 111111,1 Ом.

Состав декад:

- 1 декада - 10×10 000 Ом;

- 2 декада - 10×1000 Ом;

- 3 декада - 10×100 Ом;

- 4 декада - 10×10 Ом;

- 5 декада - 10×1 Ом;

- 6 декада - 10×0,1 Ом;

- 7 декада - 10×0,01 Ом.

Сопротивление ступени - от 10 000 Ом до 1 Ом.

Мощность рассеивания на ступень от 1 до 5 декад мер класса точности 0,002:

- номинальная - 0,005 Вт;

- максимальная - 0,02 Вт.

Мощность рассеивания на ступень от 1 до 5 декад мер класса точности 0,005:

- номинальная - 0,01 Вт;

- максимальная - 0,05 Вт.

Мощность рассеивания для декад 10×0,1 и 10×0,01 мер всех классов точности:

- номинальная - 0,01 Вт;

- максимальная - 0,1 Вт.

Сопротивление при установке всех декадных переключателей на нулевые показания, измеренное с зажимов 111111,1 Ом - не более 0,01 Ом.

Вариация начального сопротивления - не более 0,01 Ом.

Термоконтактная ЭДС измерительной цепи ненагруженной меры при нормальных условиях применения и установке всех декад на нули - не более 5 мкВ.

Нормируемые значения сопротивления изоляции и электрической прочности представлены в таблице:

Мера	Точки подключения		Нормируемое значение
	Первая	Вторая	Сопротивление изоляции	Испытательное напряжение
Р3026-1	Соединенные накоротко зажимы «111111, 1 Ом»	Зажим «╧»	5·1010 Ом	1,5 кВ
Р3026-2	Соединенные накоротко зажимы «111111, 1 Ом»	Зажим «╧»	2·1010 Ом

Предел допускаемого отклонения действительного значения сопротивления меры, выраженный в процентах от номинального - не более ±(0,01+1,5·10^-6·(111111,1/R-1)), где R - номинальное значение включенного сопротивления.

Нестабильность Р3026 за год:

- для Р3026-1 - не более ±(0,002+1,5·10^-6·(111111,1/R-1))%;

- для Р3026-2 - не более ±(0,005+1,5·10^-6·(111111,1/R-1))%.

Предел допускаемой дополнительной погрешности, выраженный в процентах от номинального значения включенного сопротивления, при изменении мощности рассеивания от номинального до любого значения, не превышающего максимальную мощность, при нормальных условиях применения и установлении состояния теплового равновесия равен значению нестабильности за год.

Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и верхним (нижним) значением температуры рабочих условий применения, численно равен значению нестабильности за год.

Габаритные размеры - 485×250×240 мм.

Масса Р3026 - не более 11 кг.

Условия эксплуатации Р3026:

Нормальные:

- температура окружающего воздуха - (20±0,5)° С;

- относительная влажность - 60±20%.

Рабочие:

- температура окружающего воздуха для Р3026-1 - (20±2)° С;

- температура окружающего воздуха для Р3026-2 - (20±5)° С;

- относительная влажность в рабочем диапазоне температур - от 25% до 80%.
