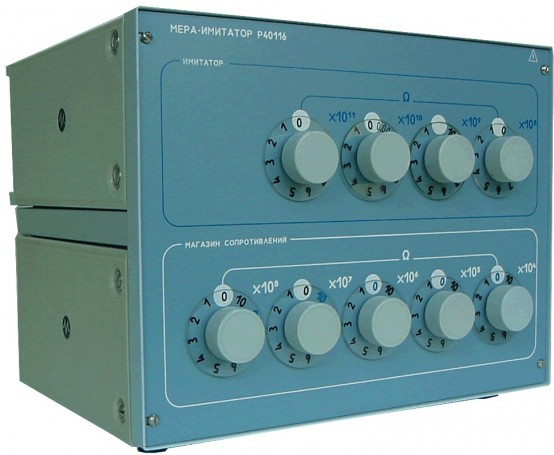

Мера-имитатор Р40116 (в дальнейшем - мера) предназначена для воспроизведения электрического сопротивления постоянному току в диапазоне 104 - 109 Ом при двухзажимном включении и 1,05.109-1,00.1012 Ом при трехзажимном включении при проведении измерительных и поверочных работ.
Рабочие условия применения меры соответствуют группе 2 ГОСТ 22261:
температура окружающего воздуха от 10 до 35 °С; относительная влажность воздуха 80 % при температуре 25 °С; атмосферное давление от 84 до 106,7 кПа (630-800 мм рт.ст.). Вид климатического исполнения по ГОСТ 15150: для районов с умеренным и холодным климатом - УХЛ4.1.
Технические xарактеристики, Меры-имитаторы Р40116
Число декад - 9.
Номинальное сопротивление одной ступени: в диапазоне от 104 до 109Ом (двухзажимное включение) - 104; 105; 106; 107; 108Ом; в диапазоне от 1,05.109 до 1000.1012 Ом (трехзажимное включение) -108; 109; 1010; 1011 Ом.
Номинальное напряжение по диапазонам воспроизведения, Unom. (при включении не менее одной ступени декады), В:
от 104 до 105 Ом - 25;
от 105 до 106 Ом - 50;
от 106 до 107 Ом - 100;
от 107 до 1012 Ом - 2000.
Максимальное напряжение по диапазонам воспроизведения, Umax(при включении не менее одной ступени декады), В: от 104 до 105 Ом - 75; от 105 до 10б Ом - 250; от 106 до 107Ом - 1000; от 107 до 1012 Ом - 3000.
Таблица 1
Диапазон воспроизведения сопротивления, Ом |
Предел допускаемого значения основной погрешности меры δ, % |
Допускаемое изменение сопротивления меры за год δН, % |
от104до 105 |
±0,05 |
±0,05 |
от 105 до 107 |
±0,02 |
±0,02 |
от 107 до 108 |
±0,05 |
±0,05 |
от 108 до 1010 |
±0,1 |
±0,1 |
от 1010 до 1012 |
±0,2 |
±0,2 |
Предел допускаемого значения основной погрешности меры δ в процентах и допускаемое изменение сопротивления δН в процентах за год (нестабильность) со дня первой аттестации меры по диапазонам не превышают значений, указанных втабл.1 при нормальных условиях применения, приведенных в табл. 1а.
Для декад магазина проводимости меры с обозначением "х 1011", "х1010", "х109" - δ= ±0,05 %, с обозначением "х108"и значения "5x107" - δ=±0,2%при нормальных условиях, указанных втабл.1а.
Таблица 1а
Нормальные условия применения |
Предел допускаемой основной погрешности воспроизведения сопротивления 5, % |
|||||
Температура окружающего воздуха, °С |
±0,02 |
±0,05 |
±0,1 |
±0,2 |
||
20±2 |
20±5 |
20±10 |
||||
Относительная влажность воздуха, % |
30-80 |
|||||
Атмосферное давление, кПа, (мм рт.ст.) |
84-106,7 (630-800) |
|||||
Номинальное напряжение, В |
50,100 |
25,2000 |
2000 |
Предел допускаемого значения основной погрешности 5 в процентах и допускаемое изменение сопротивления δН в процентах за год (нестабильность) со дня первой аттестации для резервных ступеней магазина сопротивления меры не превышает значений:
"х104" - δ= ±0,05, δН= ±0,05;
"х105", "106" -δ= ±0,02, δН = ±0,02:
"х107" - δ= ±0,05, δН= ±0,05;
"х108" - δ= ±0,1, δН = ±0,1;
предел допускаемого значения основной погрешности 5 в процентах для резервных резисторов магазина проводимости меры не превышает значений:
"х108" и значения "5x107" -δ = ±0,02, при нормальных условиях применения, указанных в табл. 1а.
Предел допускаемой дополнительной погрешности меры, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и нижним (верхним) пределом рабочих температур, не превышает предел а допускаемой основной погрешности меры согласно п.2.5.
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения от номинального до максимального, не превышает предела допускаемой основной погрешности меры согласно п25.
Изоляция между корпусом и изолированной от него по постоянному токуэлектрической цепью меры (к разъемам "Х1" и "Х2" подключены кабели "067", соединенные между собой), а также между корпусом и экраном (разъем "Е" с подключенным к нему кабелем "047") выдерживает в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1) Гц.
Электрическое сопротивление изоляции постоянному току между корпусом и каждым из разъемов "X1", "Х2" - не менее 1.1013 Ом, а относительно экрана (разъем "Е") - не менее 1.1013Ом.
Время установления рабочего режима меры не более 4 с при максимальном значении напряжения.
Переключатели меры выдерживают не менее 100000 переключений для каждого контакта.
Норма средней наработки на отказ меры с учетом технического обслуживания, регламентируемого разделом 8 настоящего паспорта, - 6000 ч.
Критерием отказа меры является выход значения основной погрешности за пределы с учетом использования резерва ступеней декад.
Среднее время восстановления работоспособности состояния меры не более 1 ч.
Полный средний срок службы меры не менее 10 лет.
Установленная безотказная наработка - 600 ч.
Критерием отказа является выход значения основной погрешности за пределы с учетом использования резерва ступеней декад. Установленный срок службы меры - 3 года.
Габаритные размеры меры с выступающими частями 320x290x280 мм.
Масса меры - не более 10 кг.
Содержание драгоценных материалов в мере, г: серебра- 13,837.
Содержание цветных металлов в мере, кг:
алюминия и алюминиевых сплавов - 3;
меди и сплавов на медной основе - 0,25.
