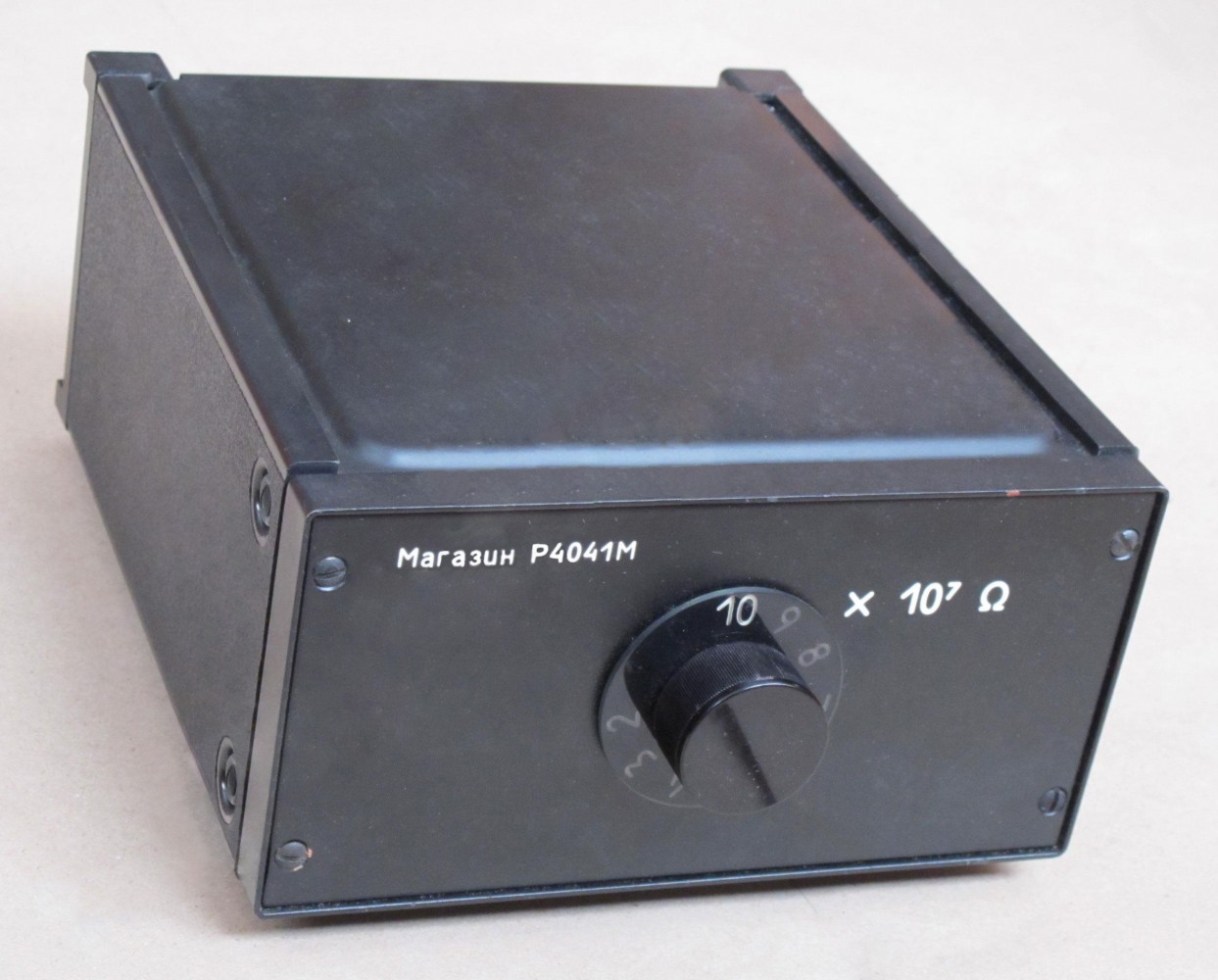

Р4041М Магазин сопротивления измерительные

 Предназначен для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
    Номинальное сопротивление 10⁷Ом

    Номинальное и максимальное напряжение на магазине 3кВ

    Число декад 1

    Класс точности 0,05



    Магазины сопротивления Р4041М измерительные предназначены для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного
тока.
    Рабочие условия применения:

    температура окружающего воздухе от 10 до 40 °С

    относительная влажность воздуха от 25 до 80 % в рабочем диапазоне температур;

    атмосферное давление 86-106 кПа, (650-800 мм рт.ст.) .

    Исполнение - УХЛ, категория 4.2. ГОСТ 15150 - 69.
    Магазины Р4041М относятся к восстанавливаемым одноканальным, однофункциональным изделиям.

    Технические данные

    Основные параметры и коды ОКП магазинов приведены в табл. 1.

Параметры	Р4041М
Класс точности	0,05
Число декад	1
Число ступеней	10
Номинальное сопротивление, Ом	107Ом
Номинальное и максимальное напряжение на магазине, кВ	3
Электрическое сопротивление изоляции между корпусом и электрической цепью магазина в рабочих условиях применения, Ом, не менее	2·1012
Электрическая прочность изоляции испытана напряжением, кВ	7
Габаритные размеры, мм, не более	215х140х280
Масса, кг, не более	2,2
Код ОКП	42 2513 0231 00

    Допускаемое отклонение действительного значения сопротивления магазинов Р4041М от номинального не превышает ±0,005% при указанных ниже нормальных условиях применения:

    температура окружающего воздуха (20±1) °С;

    относительная влажность воздуха (60±20) %;

    атмосферное давление (100±4) кПа,(750±30) мм рт.ст.;

    ток постоянный;

    напряжение - не выше номинального (табл.1).


    Предел допускаемой дополнительной погрешности магазинов Р4041М, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротивления, равен ±0,05%.

    Наработка на отказ магазинов Р4041М в нормальных условиях применения не менее 6000 ч. Средний срок службы не менее 10 лет.
