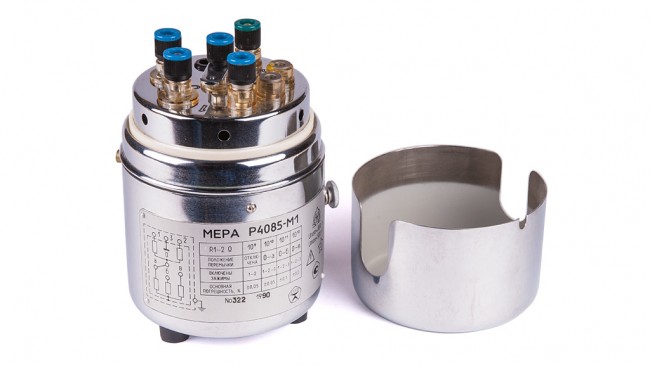

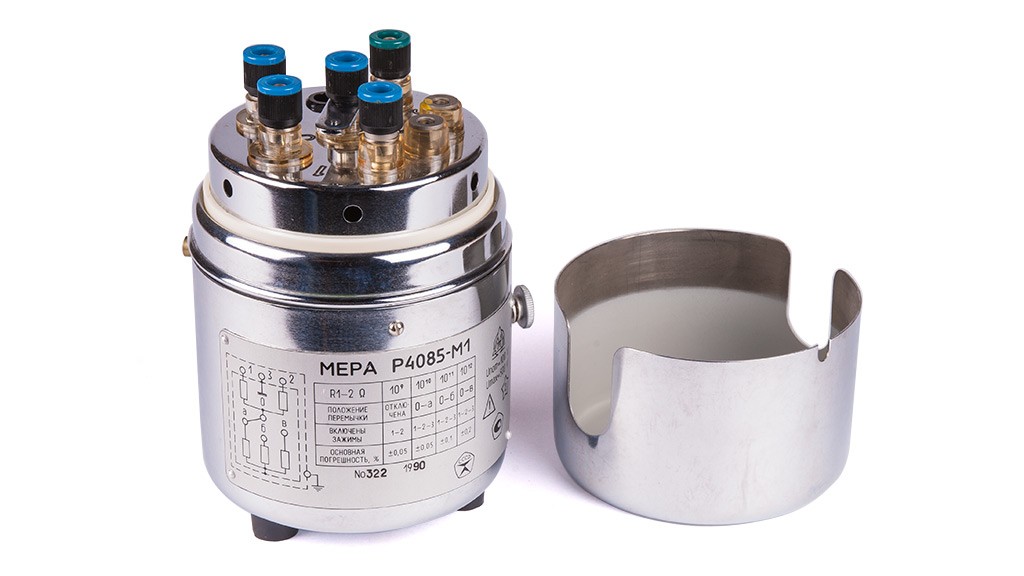

Мера-имитатор Р4085-М1 предназначена для воспроизведения электрического сопротивления постоянному току в условиях макроклиматических районов с умеренным, холодным и тропическим климатом.
Технические характеристики приборов меры-имитаторы Р4085-М1:
Температура- от 10ºС до 35ºС;
Относительная влажность - до 80% при температуре 25ºС;
Атмосферное давление - 84кПа-106,7кПа (630мм.рт.ст.-800мм.рт.ст.);
Основные параметры и вид подключения меры должны соответствовать указанным в таблице 1:
Номинальное сопротивление |
Вид подключения |
Предел допускаемой основной погрешности |
Напряжение |
|
Номинальное |
Наибольшее допускаемое |
|||
1 ГОм |
2-зажимное |
±0,05% |
100В |
500В |
10 ГОм |
3-зажимное |
±0,05% |
||
100 ГОм |
3-зажимное |
±0,1% |
||
1000 ГОм |
3-зажимное |
±0,2% |
Допускаемая основная погрешность прибора мера-имитатор Р4085-М1, выраженная в процентах от номинального значения сопротивления, не превышает ±0,2%;
Действительное значение сопротивления прибора мера-имитатор Р4085-М1 1 ГОм при температуре t°С в омах в пределах рабочих условий применения должно определяться по формуле:
Rt = R20+Rномин (α(t-20)+β(t-20)2)
где R20 - действительное значение сопротивления 1 ГОм при температуре 20ºC±2°С, Ом; α и β - температурные коэффициенты сопротивления, определяемые экспериментальным путем для каждой меры; Rномин - номинальное значение сопротивления, Ом;
Отклонение действительного значения сопротивления прибора мера-имитатор Р4085-М1 от значения, определенного по формуле, не превышает ±0,02% при напряжении не более наибольшего допускаемого;
Предел допускаемой дополнительной погрешности сопротивления прибора мера-имитатор Р4085-М1, вызванной изменением температуры окружающего воздуха от 20°С до наибольшего (наименьшего) значения температуры в диапазоне рабочих условий применения - не превышает половины предела основной погрешности на каждые 5°С изменения температуры;
Сопротивление изоляции прибора мера-имитатор Р4085-М1 между измерительной цепью меры (зажимы. "1", "2", "0") и экраном (зажим "3") - не менее 1∙1013 Ом, между экраном (зажим "3") и корпусом - не менее 5∙1011 Ом;
Габариты - 130х120х180мм;
Масса - не более 1,4кг.
