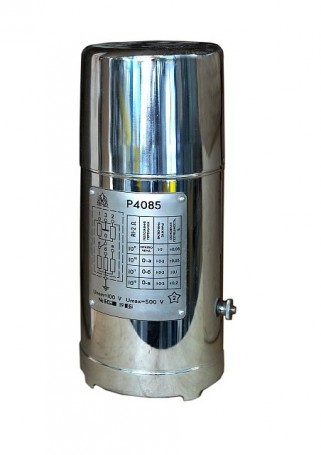

Р4085 Мера-имитатор

Мера-имитатор Р4085 - устройство для комплексной поверки высокоомных мостовпостоянного тока при температуре окружающего воздуха от 15 до 30 °С для сопротивления 1 ГОм, от 10 до 35°С для сопротивлений 10, 100, 1000 ГОм и относительной влажности не более 80 %.

    Мера сопротивления Р4085 относится к восстанавливаемым изделиям.

    Технические характеристики

    Основная погрешность устройства Р4085 выраженная в процентах от номинального сопротивления, не превышает значений, указанных а табл. 1, при следующих нормальных условиях:

    температура окружающего воздуха (20±2) °С;

    относительная влажность окружающего воздуха но более 80 %,

    Действительное значение сопротивления 1 ГОм при температуре t°С в пределах температур 15...30 °С определяется по формуле:

    Rt=10⁹[(t-20)+(t-20)²] Ом

    Изменения номинальных сопротивлений устройства Мера сопротивления Р4085 (за исключением 1 ГОм) при изменении температуры окружающего воздуха в пределах  10...35 °С, не превышает половины допустимого значения основной погрешности на каждые 5 °С изменения температуры.

    Сопротивление изоляции между измерительной цепью меры сопротивления Р4085 (зажимы "1", "2", "0") и экраном (зажим "3") не менее 10¹³ Ом; между экраном (зажим "3") и корпусом не менее 5·10¹¹Ом.

    Электрическая прочность изоляции устройства испытана напряжением 2 кВ. Наработка на отказ в рабочих условиях применения не менее 2500 ч. Средний срок службы не менее 8 лет.
    Габаритные размеры устройства не белее 120х130х300 мм. Масса меры сопротивления Р4085не более 3 кг.
