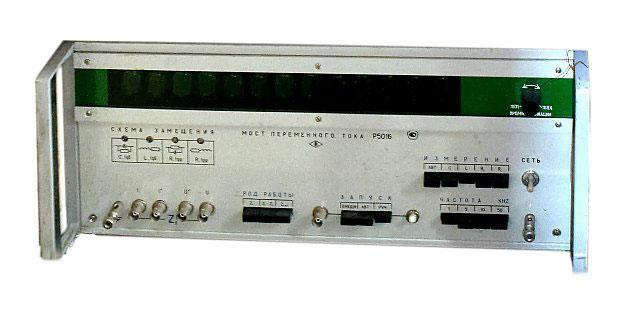

    Мост переменного тока Р5016 (Р-5016, Р 5016, p5016, p-5016, p 5016)
    Для измерений емкости С и тангенса угла потерь tg δ по параллельной схеме замещения, индуктивности L и тангенса угла потерь tg δ по последо­вательной схеме замещения, активного сопротивления R и тангенса угла фазового сдвига tg φ.
    Диапазоны измерений основных параметров: С - от 10-14Ф до 10-4Ф; L - от 10-7Гн до 102Гн; R - от 10-2Ом до 106Ом.
    Диапазоны измерений сопутствующих параметров: tgδ - от 10-4 до 1 и от 10-3 до 1; tgφ - от +10-3 до ±1.
    Габаритные размеры 490х210х495 мм; масса 35 кг.

    Мост переменного тока Р5016 предназначен для измерений емкости С и тангенса угла потерь tg δ по параллельной схеме замещения, индуктивности Lи тангенса угла потерь tg δ по последо­вательной схеме замещения, активного сопротивления R и тангенса угла фазового сдвига tg φ.
    По устойчивости к механическим и климатическим воздействиям Мосты переменного тока Р5016 соответствуют ГОСТ 22261-76 (группа 2).
    Основные технические характеристики
    Диапазоны измерений основных параметров: С - от 10-14Ф до 10-4Ф; L - от 10-7Гн до 102Гн; R - от 10-2Ом до 106Ом.
    Диапазоны измерений сопутствующих параметров: tgδ - от 10-4 до 1 и от 10-3 до 1; tgφ - от +10-3 до ±1.
    Число десятичных знаков отсчета по С, L, R- пять, по tgδ и tgφ - четыре.
    Мост переменного тока Р5016 имеет три режима измерения: режим поиска, режим повторных измерений и режим слежения.
    Запуск моста ручной, автоматический и внешний. Выбор поддиапазонов измерений автоматический.
    В приборе предусмотрен выход результатов измерений в двоично-десятичном параллельно-последовательном коде 8-4-2-1.
    Логической «1» соответствует напряжение от 2,4 до 5,25 В, логическому «0» - от 0 до 0,4 В.
    Параметры импульса «Конец измерения»: амплитуда от 2,4 до 5,25 В, длительность от 4 до 10 мкс, длительность фронта не более 0,5 мкс.
    Время измерения не более 1,5 с. Время установления рабочего режима не более 1 мин.
    Предел допускаемой дополнительной погрешности прибора Мост переменного тока Р5016, вызванной отклонением температуры окружающего воздуха от (20±1)°С до любой температуры в пределах рабочих температур на каждые 10 К отклонения температуры, равен значению 0,5δ0 при δ0 ≥ 0,1%, δ0 - при 0,05 % ≤δ0<0,1 % и 2δ0 при 0,02 %≤δ0<0,05 %.
    Предел допускаемой дополнительной погрешности под воздействием внешнего магнитного поля частотой 50 Гц напряженностью 80 А/м, а также при отклонении напряжения питания моста на ±10% номинального значения равен значению 0,5δ0.
    Питание прибора Мост переменного тока Р5016 осуществляется от сети переменного тока частотой 50Гц±1% напряжением 220В±10% при коэффициенте гармоник до 5%.
    Потребляемая мощность не превышает 200 ВА.
    Габаритные размеры 490х210х495 мм; масса 35 кг.
    Наработка на отказ не менее 1250 ч.
    Измеряемый параметр (основной) Диапазон измерений основного параметра на частоте, кГц, равной
    1кГц 5кГц и 10кГц 50кГц
    Емкость, Ф 0-10-9Ф 0-10-10Ф 0-10-11Ф
    10-9Ф-10-8Ф 10-10Ф-10-9Ф 10-11Ф-10-10Ф
    10-8Ф-10-7Ф 10-9Ф-10-8Ф 10-10Ф-10-9Ф
    10-7Ф-10-6Ф 10-8Ф-10-7Ф 10-9Ф-10-8Ф
    10-6Ф-10-5Ф 10-7Ф-10-6Ф 10-8Ф-10-7Ф
    10-5Ф-10-4Ф 10-6Ф-10-5Ф 10-7Ф-10-6Ф
    Индуктивность, Гн 10Гн-100Гн 1Гн-10Гн 0,1Гн-1Гн
    1Гн-10Гн 0,1Гн-1Гн 0,01Гн-0,1Гн
    0,1Гн-1Гн 0,01Гн-0,1Гн 10-3Гн-10-2Гн
    0,01Гн-0,1Гн 10-3Гн-10-2Гн 10-4Гн-10-3Гн
    10-3Гн-10-2Гн 10-4Гн-10-3Гн 10-5Гн-10-4Гн
    0-10-3Гн 0-10-4Гн 0-10-5Гн
    Сопротивление, Ом 105Ом-106Ом 105Ом-106Ом 105Ом-106Ом
    104Ом-105Ом 104Ом-105Ом 104Ом-105Ом
    103Ом-104Ом 103Ом-104Ом 103Ом-104Ом
    102Ом-103Ом 102Ом-103Ом 102Ом-103Ом
    10 Ом -100 Ом 10Ом -100 Ом 10 Ом -100 Ом
    0-10 Ом 0-10 Ом 0-10 Ом
    Измеряемый параметр (основной) Предел допускаемой основной погрешности измерений δ0 при tgδ≤ 0,05 и tgφ ≤ 0,05
    относительной основного параметра δ0, %, на частоте, кГц, равной
    1кГц 5кГц 10кГц 50кГц
    Емкость, Ф 0,1+100/α 0,2+1000/α 0,5+10000/α 5+10000/α
    0,02+100/α 0,1+1000/α 0,2Ф 2Ф
    0,02Ф 0,05Ф 0,1Ф 2Ф
    0,05Ф 0,1Ф 0,2Ф 5Ф
    0,1Ф 0,2Ф 1Ф -
    0,2Ф - - -
    Индуктивность, Гн - - - -
    0,5Гн 2Гн 5Гн -
    0,2Гн 1Гн 2Гн -
    0,05Гн 0,2Гн 0,5Гн 5Гн
    0,1Гн 0,5Гн 1Гн 5Гн
    0,1+500/α - - -
    Сопротивление, Ом 0,5 Ом 2 Ом - -
    0,2 Ом 1 Ом 2 Ом 5 Ом
    0,05 Ом 0,2 Ом 0,5 Ом 2 Ом
    0,1 Ом 0,5 Ом 1 Ом 2 Ом
    0,2+5000/α 0,5+10000/α 1 Ом 5 Ом
    50000/α - - -
    Измеряемый параметр (основной) Предел допускаемой основной погрешности измерений δ0 при tgδ≤ 0,05 и tgφ ≤ 0,05
    абсолютной сопутствующего параметра Δoна частоте, кГц, равной
    1кГц 5кГц 10кГц
    Емкость, Ф - - -
    ±(0,01tgδ + 2·10-4) ±(0,02tgδ+ 5·10-4) ±(0,05tgδ+ 1·10-3)
    - - -
    - - -
    Индуктивность, Гн - - -
    - - -
    ±(0,02tgδ+ 5·10-6) ±(0,05tgδ+ 1·10-3) ±(0,1tgδ+ 2·10-3)
    - - -
    Сопротивление, Ом - - -
    ±(0,02tgφ·10-3) ±(0,02tgφ+ 1·10-3) ±(0,02tgφ + 1·10-3)
    ±(0,01tgφ+ 5·10-4)
    - - -
    - - -
    Примечание. 1. При tgδ>0,05 или tgφ>0,05 погрешность измерений С, Lи Кувеличивается на 0,1tgδf или 0,1tgφf, где f - частота, кГц.
    2. α - показание моста без учета запятой.
    3. Прочерк означает, что погрешность не нормируется.
    4. Погрешности даны без учета начальных параметров моста.
