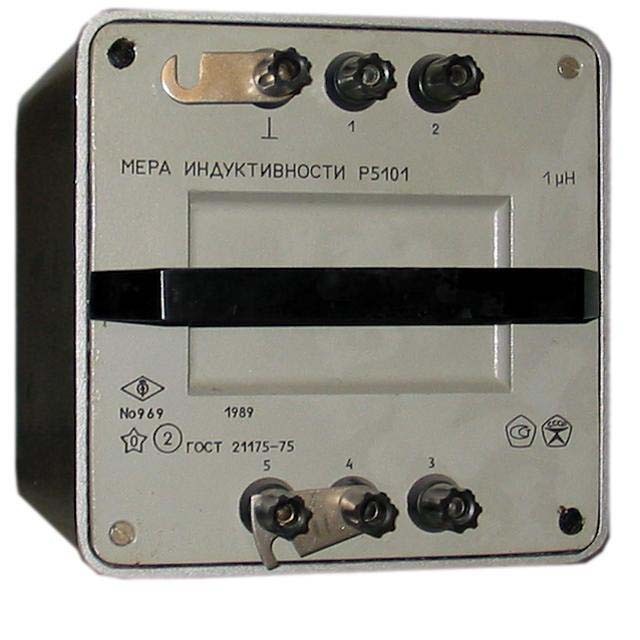

Р5101 Меры индуктивности

Предназначена для применения в качестве элемента измерительных схем переменного тока частотой от 0,08кГц до 100кГц.
    Номинальные значения индуктивности 1мкГн
    Класс точности 2
    Фиксированные частоты аттестации 1кГц; 10кГц; 50кГц; 100кГц.

    Меры индуктивности Р5101 однозначные предназначены для применения в качестве элемента измерительных схем переменного тока частотой от 0,08кГц до 100кГц. Область применения - лаборатории научно- исследовательских институтов, промышленных предприятий и метрологические службы Госстандарта.
    Мера индуктивности Р5101 – (общепромышленное и экспортное исполнения) предназначена для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10 до 35 °С и относительной влажности до 80 %  при 25 °С ;
    Мера индуктивности Р5101-04.1 – (общеклиматическое исполнение) предназначена для эксплуатации в условиях как сухого, так и влажного тропического климата в закрытых помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 1 до 40 °С и относительной влажности до 80 % при 25 °С (ГОСТ 15150-69).

    Технические данные

    Номинальные значения индуктивности (L), классы точности (К), фиксированные частоты аттестации (f), значения максимальных токов (I),максимальных рабочих напряжений (U) и сопротивлений постоянному току (R) мер указаны в табл.1.
    Предел допускаемой основной погрешности, выраженный в процентах от номинального значения индуктивности меры Р5101 , равен величине, определяемой по формуле:
  δ = ± К
  где К - класс точности меры.
    Нормальные условия применения меры индуктивности Р5101:
    температура окружающего воздуха: (20 ± 5)°С;
    относительная влажность окружающего воздуха 30-80 %;
    атмосферное давление 84-106 кПа (650-800 мм.рт.ст.);
    нормальная частота (1 ± 0,1) кГц;
    значение тока не более максимального ;
   форма кривой синусоидальная с коэффициентом искажения не более 5 % ;
   отсутствие внешних электрических магнитных полей, кроме поля Земли.
    Погрешность определения значения индуктивности меры индуктивности Р5101 з процентах от номинального значения соответствует указанной в табл.2. Значение добротности меры с номинальным значением индуктивности 50мГн при нормальной частоте не менее 2.
    Предел допускаемой дополнительной погрешности меры индуктивности Р5101, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °С изменения температуры, равен:
    0,5 предела допускаемой основной погрешности для меры Р5101 классов точности 0,1-2;
    пределу допускаемой основной погрешности для меры Р5101 класса точности 0,05;
    1,5 предела допускаемой основной погрешности для мер класса точности 0,02.
    Емкость между изолированной электрической цепью и корпусом меры Р5101 не превышает 120пФ. Габаритные размеры и масса меры не превышают указанных в табл.3.


Таблица 1

    Таблица 2

    Таблица 3
