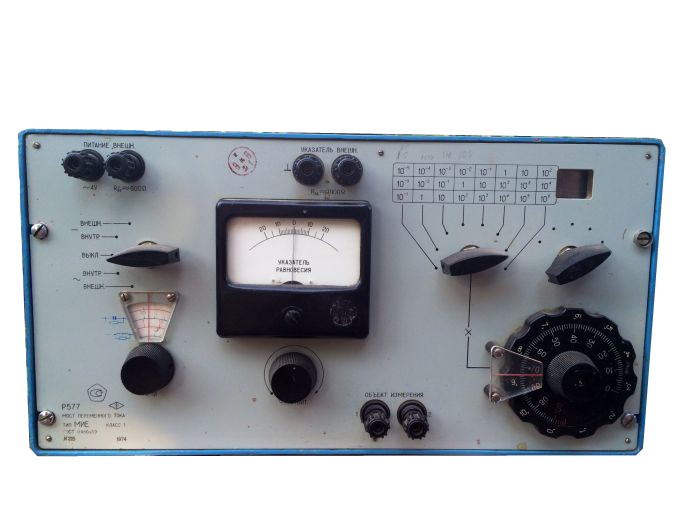

Р577 Мост переменного тока

Мост переменного тока Р577 предназначен для измерений на переменном токе частоты от 40Гц до 20000Гц емкости, индуктивности, сопротивления постоянному и переменному току.

    Технические характеристики приборов мосты переменного тока Р577:

    Класс точности - 1,0;

    Частота прибора мост переменного тока Р577 - 40Гц-20000Гц;

    Основные технические характеристики прибора мост переменного тока Р577 приведены в таблице 1, таблице 2, таблице 3;

    Таблица 1 Основные технические характеристики прибора мост переменного тока Р577

Диапазон измерений прибора мост переменного тока Р577			Погрешность измерений индуктивности	Диапазон рабочих частот
индуктивности	добротности (при f=1кГц) в схеме замещения
	последовательной	параллельной
10-3мГн-10-2мГн 10-2мГн-10-1мГн 10-1мГн-1мГн	0,2-5,5 2-5 2-50	-	±(2+9·10-3/L)%	800Гц-20000Гц 500Гц-5000Гц 500Гц-5000Гц
			±(1+6·10-3/L)%
1мГн-10мГн 10мГн-102мГн 102мГн-103мГн 103мГн-104мГн	2-50 2-50 2-50 -	20-200 20-200 20-200 -		500Гц-5000Гц 500Гц-2500Гц 500Гц-1000Гц 200Гц-800Гц
104мГн-1,1·105мГн	-	-	±2%	40Гц-200Гц



     Примечание:

     - при работе от встроенного генератора рабочая частота равна 1000Гц;

     - L - значение индуктивности, мГн;

    Таблица 2 Основные технические характеристики прибора мост переменного тока Р577

Диапазон измерений прибора мост переменного тока Р577			Погрешность измерений индуктивности	Диапазон рабочих частот
емкости	угла диэлектрических потерь, рад (при f=1кГц) в схеме замещения
	последовательной	параллельной
10-6мкФ-10-4мкФ 10-4мкФ-10-3мкФ 10-3мкФ-10-2мкФ	10-3 10-3-10-2 10-2-10-1	- - 2·10-2-1	±(2+3·10-5/С)%	800Гц-20000Гц 500Гц-5000Гц 500Гц-5000Гц
			±(1+2·10-5/С)%
10-2мкФ-10-1мкФ 10-1мкФ-1мкФ 1мкФ-10мкФ 10мкФ-102мкФ	2-50 2-50 2-50 -	2·10-2-1 2·10-2-1 2·10-2-1 -		500Гц-5000Гц 500Гц-2500Гц 500Гц-1000Гц 200Гц-800Гц
102мкФ-1,1·103мкФ	-	-	±2%	40Гц-200Гц



     Примечание:

     - при работе от встроенного генератора рабочая частота равна 1000Гц;

     - С - значение емкости, мкФ;

    Таблица 3 Основные технические характеристики прибора мост переменного тока Р577

Диапазон измерений	Погрешность измерений прибора мост переменного тока Р577		Напряжение на зажимах до включения измеряемого сопротивления
	на постоянном токе	на частоте f=1000Гц	на постоянном токе	на переменном токе
0,1 Ом-1 Ом 1 Ом-10 Ом 10 Ом-102Ом 102 Ом-103Ом 103 Ом-104Ом 104 Ом-105Ом 105 Ом-106Ом 106Ом-1,1·107Ом	±(0,02R±0,02)% ±0,02R% ±0,01R% ±0,01R% ±0,01R% ±0,02R% ±0,05R% ±0,05R%	- ±20Гц ±10Гц ±10Гц ±20Гц - - -	10В 10В 10В 20В 20В 20В 250В 250В	- 4В 4В 4В 4В - - -

    Температура окружающего воздуха - от 10ºС до 35ºС;

    Относительная влажность - до 80% при температуре 30ºС;

    Габариты прибора мост переменного тока Р577 - 420х235х270мм;

    Масса - 9кг;

    Наработка на отказ - не менее 3000 часов;

    Изготовитель гарантирует соответствие качества прибора мост переменного тока Р577требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
