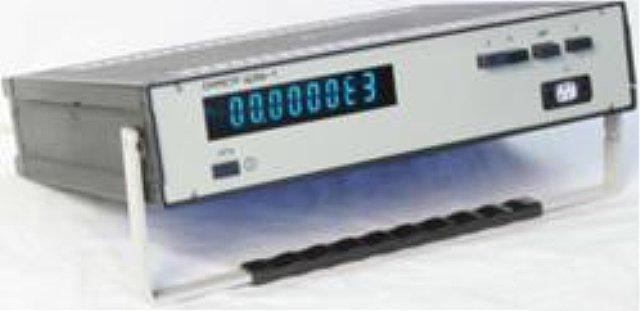

Щ306-1

особенности

64 384 ₽

Добавить к заказу

Заказать в один клик

Доставка по всей России
Под заказ

Особенности

Омметр Щ306-1 (Щ 306-1, Щ-306-1, Щ3061, Щ306 1, Щ 306 1, Щ-306 1, Щ 3061, Щ-3061)

Предназначен для измерения сопротивления при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при температуре 25°С.

Диапазон измерения 0,001Ом–1ГОм
Погрешность измерения от ±0,005% до ±0,5%

Омметр Щ306-1 цифровой (в дальнейшем -омметр) предназначен для измерения сопротивления при температуре окружающего воздуха от 10 до 35 °С и относительной влажности 80 % при температуре 25°С.

Омметры Щ306-1 04.1 **, поставляемые в районы с тропическим климатом, предназначены для эксплуатации в помещениях с кондиционированным или частично кондиционированным воздухом при температуре от 10 до 35 °С и относительной влажности 80 % при температуре 25 °С.

Технические данные

Пределы допускаемого значения относительной основной погрешности прибора Омметр Щ306-1 δ_ОД (далее - основная погрешность) с учетом аддитивной и мультипликативной составляющих в расширенной до 120 % области измерений во всех диапазонах измерений сопротивления, кроме диапазона с конечным значением 1 ГОм, диапазоны измерений сопротивления, номинальные ступени квантования приведены в табл.1; 2, время измерения - в табл.3.

Предел допускаемого значения дополнительной погрешности прибора Омметр Щ306-1, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от 10 до 35 °С, на каждые 10 °С изменения температуры не превышает значений: при измерениях без усреднений - 0,5δ_ОД, при измерениях с усреднением - 1,0δ_ОД.

Время установления рабочего режима омметра при измерении без усреднения - 15 мин, при измерении с усреднением -1ч.

Продолжительность непрерывной работы прибора Омметр Щ306-1 - 16 ч. Время перерыва до повторного включения - 1 ч. Падение напряжения на измеряемом сопротивлении не более 12В, мощность рассеивания на измеряемом сопротивлении - не более 0,01Вт.

Таблица 1.

Диапазон измерений сопротивления	Измерение без усреднения
Диапазон измерений сопротивления	Пределы допускаемого значения основной погрешности, δ_ОД, %	Номинальная ступень квантования, Ом
0,001 Ом-100 Ом	±[0,04 + 0,0025(Rk/Rx-1)]	0,001 Ом
0,01 Ом -1кОм	±[0,05 + 0,005(Rk/Rx-1)]	0,01 Ом
0,1 Ом -10кОм		0,1 Ом
1 Ом-100кОм		1 Ом
10 Ом - 1МОм		10 Ом
100 Ом - 10МОм		100 Ом
10кОм-100МОм	±[0,2 + 0,04 (Rk/Rx-1)]	10000 Ом
100кОм-1ГОм	±[0,5 + 0,1 (Rk/Rx-1)]	100000 Ом

Таблица 2.

Диапазон измерений сопротивления	Измерение с усреднением
Диапазон измерений сопротивления	Пределы допускаемого значения основной погрешности, δ_ОД, %	Номинальная ступень квантования, Ом
0,0001 Ом-100 Ом	±[0,01 + 0,002 (Rk/Rx-1)]	0,0001 Ом
0,001 Ом -1кОм	±[0,005 + 0,001(Rk/Rx-1)]	0,001 Ом
0,01 Ом -10кОм	±[0,005 + 0,001(Rk/Rx-1)]	0,01 Ом
0,1 Ом-100кОм	±[0,005 + 0,002(Rk/Rx-1)]	0,1 Ом
1 Ом - 1МОм	±[0,005 + 0,002(Rk/Rx-1)]	1 Ом
10 Ом - 10МОм	±[0,01 + 0,005 (Rk/Rx-1)]	10 Ом

Примечание. Rk - конечное значение диапазона измерений сопротивления;

Rх - измеряемое сопротивление.

Режимы измерений омметра - периодический и разовый.

В режиме разового запуска время после подачи импульса запуска до конца измерения - не более 0,1с.

Омметры Щ306-1 обеспечивают ручное включение и индикацию: диапазонов измерений сопротивления; режима автоматического выбора диапазонов измерений сопротивления; режима измерений с усреднением.

Омметр Щ306-1 обеспечивает индикацию результатов измерения в виде действительного значения измеряемого сопротивления в состоянии перегрузки.

Омметр Щ306-1 имеет интерфейс, через который осуществляется:

1) прием и запоминание информации в двоичном коде: о диапазоне измерений сопротивления;

о режимах измерений - с усреднением или без него; о режимах измерений - разовом или периодическом; 2) передача информации в двоичном коде: о диапазоне измерений сопротивления; о включении режима измерений с усреднением; об автоматическом выборе диапазонов измерений сопротивления;

3) передача информации в двоично-десятичном коде о числовом значении измеряемого сопротивления или состоянии перегрузки.

Входные и выходные сигналы представлены в положительной логике и имеют значения, приведенные в табл. 4 Изоляция между корпусом и изолированной от корпуса цепью сетевого питания должна выдерживать в течение 1 мин действие испытательного напряжения переменного тока частотой (50±1)Гц, среднеквадратическое значение которого 1,5кВ.

Сопротивление изоляции между корпусом и изолированной от корпуса цепью сетевого питания - не менее 40 Мом в нормальных условиях применения.

Питание прибора Омметр Щ306-1 - от сети переменного тока напряжением (220±22)В частотой (50±0,5)Гц и коэффициентом искажения кривой напряжения 5%. Мощность, потребляемая от сети, не более 20ВА.
Габаритные размеры не превышают 330x68x263 мм. Масса - не более 4 кг.

Таблица 3.

Конечное значение диапазона измерений сопротив- ления	Измерение без усреднения			Измерение с усреднением
	Время измерения, с, не более при выборе диапазона измерений сопротивления
	Ручном, дистанционном в режиме измерений		Автомати-ческом	Ручном, дистанционном в режиме измерений		Автомати-ческом
	Разовом	Периоди-ческом		Разовом	Периоди-ческом
100 Ом	0,102	0,0816	1	0,8364	0,816	1,25
1кОм
10кОм
100кОм
1МОм
10МОм
100МОм	0,5	0,5	1	-	-	-
1ГОм	3,5	3,5	-

Таблица 4

Уровень	Входной сигнал, В	Выходной сигнал, В
Высокий (логическая «1»)	От +2В до +5,25В	От +2,4В до +5,25В
Низкий (логический «0»)	От -0,4В до +0,8В	От 0 до +0,5В
