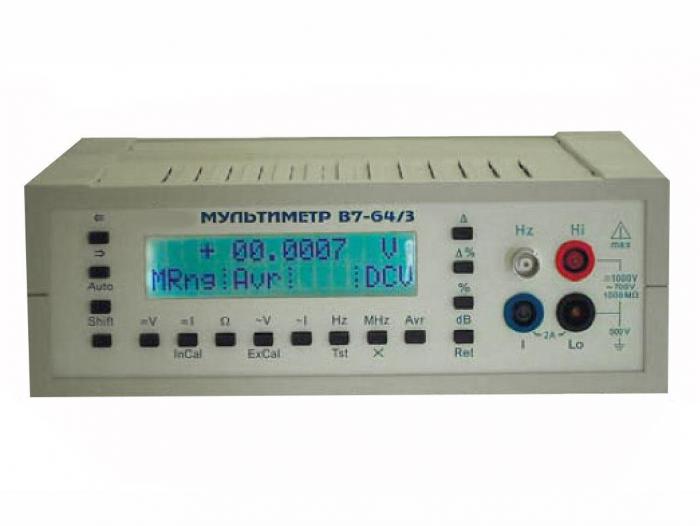

Мультиметр В7-64/3
Также этот прибор может называться: В7 64/3, В764/3, В7-64-3, В7643, В7-64/з, v7-64/3, v7 64/3, v764/3, b7-64/3, b7 64/3, b764/3.
В7-64/3 мультиметр предназначен для измерения постоянного и переменного напряжений, силы постоянного и переменного токов, сопротивления постоянному току, частоты.
Мультиметры В7-64/3 обеспечивают измерение среднеквадратического значения (СКЗ) сигналов переменного тока несинусоидальной формы с большим коэффициентом амплитуды. Прибор рассчитан на работу в составе автоматизированных систем с интерфейсом RS-232.
Технические характеристики В7-64/3:
Измерение напряжения постоянного тока приведено в таблице:
Диапазон значений отображаемой шкалы | Предел допускаемой основной погрешности | Входное сопротивление | Температурный коэффициент |
от 0 до 500 мВ от 500 мВ до 1999,999 мВ от 2 В до 12,5 В | ±(40 млн-1+3 ед. мл. р.) ±(40 млн-1+5 ед. мл. р.) ±(40 млн-1+2 ед. мл. р.) | более 1000 МОм | 4 млн-1/° C |
от 12,5 В до 50 В от 50 В до 199,9999 В от 200 В до 1250 В | ±(50 млн-1+3 ед. мл. р.) ±(50 млн-1+5 ед. мл. р.) ±(50 млн-1+3 ед. мл. р.) | 10+0,1 МОм | 5 млн-1/° C |
Измерение силы постоянного и переменного тока
Диапазон значений отображаемой шкалы - от 0 до 2000 мА.
Температурный коэффициент - не более 150 млн-1/° С.
Сопротивление шунта:
- входное - не более 0,3 Ом;
- номинальное - не более 0,1 Ом.
Частотный диапазон мультиметра В7-64/3 - от 10 Гц до 5 кГц.
Предел допускаемой основной погрешности - не более ±(1,5%+5 ед. мл. р.).
Измерение сопротивления
Диапазон значений отображаемой шкалы - от 0 до 1999 МОм.
Измерительный ток - 10 мкА/(R+0,05).
Температурный коэффициент - от 7 млн-1/° С до 15?R млн-1/° С.
Предел допускаемой основной погрешности - не менее 100 млн-1+3 ед. мл. р.
Измерение частоты
Диапазон значений отображаемой шкалы - от 0 до 1200 МГц.
Входное сопротивление - не менее 40 кОм.
Емкость - не более 15 пФ.
Температурный коэффициент - 1 млн-1/° С.
Предел допускаемой основной погрешности - ±(10 млн-1+2 ед. мл. р.).
Измерение среднеквадратического значения напряжения переменного тока
Диапазон значений отображаемой шкалы - от 1 мВ до 750 В.
Частотный диапазон - от 10 Гц до 1 МГц.
Предел допускаемой основной погрешности - ±(5%+500 ед. мл. р.).
Обработка измеренных данных:
- диапазон измерений - ±160 дБ;
- разрешающая способность - 0,01 дБ.
Напряжение питающей сети - 220±22 В.
Частота питающей сети В7-64/3 - 50±1 Гц.
Мощность - не более 15 В?А.
Наработка на отказ - не менее 15000 ч.
Габаритные размеры - 250?85?210 мм.
Масса В7-64/3 - более 2 кг.
Условия эксплуатации:
Температура окружающего воздуха - от +5° С до +40° С.
Относительная влажность при +25° С - до 90%.
Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
