Для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения.
Класс точности: 0,0005.
Коэффициент деления 10: Номинальное значение входного напряжения не более: 10В
Коэффициент деления 100: Номинальное значение входного напряжения не более: 100В
Коэффициент деления 1000: Номинальное значение входного напряжения не более: 1000В
Габаритные размеры не превышают 440x160x460 мм.
Масса не превышает 11 кг.

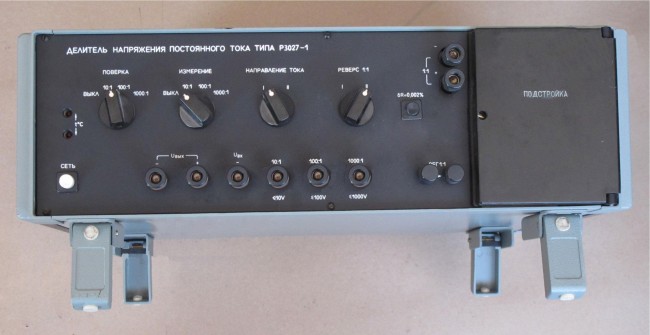

Делитель напряжения Р3027-2 постоянного тока (далее - ДН) предназначен для расширения пределов измерения по напряжению электроизмерительных приборов постоянного тока, для поверки делителей напряжения. Класс точности: 0,0005.
Делители напряжения Р3027-2 постоянного тока предназначены для поставки в районы с тропическим климатом, должны иметь обозначения Р3027-2 04.1 *.
Технические данные
Делители напряжения постоянного тока Р3027-2 предназначены для эксплуатации при условиях, указанных в табл. 1. Номинальные значения коэффициентов деления и соответствующие им значения входного сопротивления и входного напряжения соответствуют указанным в табл. 2. Значение выходного сопротивления цепи делителя для всех коэффициентов деления составляет (1000±3)Ом.
Делитель напряжения постоянного тока Р3027/2 имеет устройства для автономной поверки и подстройки коэффициентов деления. Основные измерительные сопротивления ДН помещены в активный термостат. Время установления температуры в термостате не превышает 2 ч. Продолжительность непрерывной работы ДН после установления рабочего режима не менее 8 ч.
Предел допускаемого значения основной погрешности ДН Р3027-2 , выраженный в процентах от номинального значения коэффициента деления, равен ±0,0005% после установления рабочего режима и подстройки коэффициентов деления. Периодичность проверки и подстройки коэффициентов деления, обеспечивающая сохранение класса точности в нормальных условиях применения, составляет не менее 5 суток.
Изменение погрешности коэффициентов деления при изменении температуры окружающего воздуха от нормальной до любой в пределах рабочей области температур не превышает половины предела допускаемой основной погрешности на каждые 5°С изменения температуры.
Изменение погрешности коэффициентов деления, вызванное собственным нагревом, проходящим через цепь ДН Р3027/2 током, не превышает половины предела допускаемой основной погрешности при условии, что на вход ДН подключается напряжение не выше номинального при нормальных условиях применения.
Сопротивление изоляции ДН Р3027/2в рабочих условиях применения при напряжении 100-200В равно значениям, указанным в табл.3. Изоляция ДН в рабочих условиях применения выдерживает в течение 1 мин. действие испытательного напряжения переменного тока частотой 50 Гц практически синусоидальной формы, значение которого соответствует указанному в табл.3.
Питание ДН Р3027-2 осуществляется от сети переменного тока напряжением (220±22)В, частотой (50±1)Гц или (60±1,2)Гц. Потребляемая мощность в установившемся режиме не более 30В·А. Габаритные размеры ДН не превышают 440x160x460 мм. Масса ДН не превышает 11 кг.
Примечание: 1. При всех измерениях переключатель ПОВЕРКА должен быть выключен, а переключатель ИЗМЕРЕНИЕ должен быть в одном из рабочих положений.
2. Сетевой выключатель должен быть отключен
Таблица 1.
Условное обозна- |
Условия применения |
|||
Нормальные |
Рабочие |
|||
Температура, °С |
Относи-тельная влажность, % |
Температура, °С |
Относите- |
|
Р3027-2 Р3027-2 04.1 * |
t ± 5 |
От 25 до 80 |
От 15 до 30 |
От 25 до 80 |
Примечание. t – температура, при которой подстроен ДН.
Таблица 2.
Коэффициент деления |
Номинальное значение входного напряжения, В, не более |
Входное сопротивление, кОм |
||
Цепи делителя |
Цепи защиты |
общие |
||
10 |
10В |
10±0,03 |
55,4±0,5 |
8,47±0,05 |
100 |
100В |
100±0,3 |
554±5 |
84,7±0,5 |
1000 |
1000В |
1000±3 |
5540±50 |
847±5 |
Таблица 3.
Цепи, подлежащие проверке |
Точки приложения испытательного напряжения |
Сопротив- |
Испытате- |
|
Первая |
Вторая |
|||
Электрическая измерительная цепь и корпус |
Электрически соединенные входные зажимы ДН |
Зажым «╧» |
1∙1010 |
3 |
Электрическая измерительная цепь и экран |
Электрически соединенные входные зажимы ДН |
Зажым «Э» |
1∙1010 |
3 |
Электрическая измерительная цепь и цепь термостатирования |
Электрически соединенные входные зажимы ДН |
Электрически соединенные контакты разъема сетевого питания «~220В» |
1∙1010 |
3 |
Электрическая цепь термостатирования и корпус |
Электрически соединенные контакты разъема сетевого питания «~220В» |
Зажым «╧» |
1∙108 |
1,5 |
Экран и корпус |
Зажим «Э» |
Зажым «╧» |
1∙108 |
1,5 |
