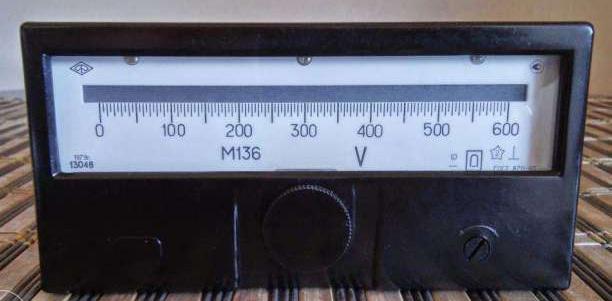

Микроамперметр М136, Милливольтметр М136, Вольтметр М136, Гальванометр М136 (М 136, М-136, m136, m 136, m-136)
Микроамперметр, милливольтметр и вольтметр М136 и М136А предназначены для измерения силы постоянного тока и напряжения.
Гальванометр М136/1 и М136/2 предназначены для измерения тока и напряжения нулевым методом.

Приборы щитовые плоскопрофильные М136, М136А, М136/1, М136/2 магнитоэлектрической системы со световым указателем. Микроамперметры, милливольтметры и вольтметры М136 и М136А предназначены для измерения силы постоянного тока и напряжения. Гальванометры М136/1 и М136/2 предназначены для измерения тока и напряжения нулевым методом.

Прибор М136 предназначен для работы при температуре окружающего воздуха от минус 10 до +60° С и относительной влажности до 95% при температуре +30° С.

Технические данные

Параметры микроамперметров, милливольтметров и вольтметров приведены в табл. 1. Параметры гальванометров приведены в табл. 2.

Примечание.

По особому заказу могут изготовляться:

а) приборы с двусторонней шкалой (делением пополам любого из указанных в табл. 1 пределов, за исключением 45 и 75 мВ);

б) многопредельные шунты Р26 к микроамперметрам на 0,5 мкА, расширяющие предел измерения до 10 мА.

Невозвращение указателя прибора М136 к нулевой отметке шкалы при плавном подводе указателя к этой отметке от крайней отметки шкалы не превышает 0,5 мм. Испытательное напряжение изоляции приборов 2кВ. Сопротивление изоляции прибора М136 при нормальных условиях не менее 10⁹Ом.

Освещение указателя осуществляется лампой накаливания 2,5 В, 2 Вт. Питание лампы осветителя производится от источника постоянного или переменного тока напряжением 2,5 В или от сети переменного тока напряжением 127 или 220 В через отдельный трансформатор. Длина шкалы прибора М136 не менее 120 мм, шкала гальванометра разделена на 120 делений.

Габаритные размеры: прибора М136 не более 160х80х140 мм; шунта не более 120х150х85мм; трансформатора не более 136х65х65 мм. Масса прибора М136 не более 1,0 кг.

Таблица 1.

Тип прибора	Предел измерения	Время успокоения, с, не более	Внешнее сопротив-ление, Ом, не более	Падение напряжения	Ток полного откло-нения, мкА
М136	0,5мкА	4	50000	3,5мВ	-
	1,0мкА		5000	6,9мВ
	2,0мкА		500	6,8мВ
М136 и М136А	5,0мкА	1,5	3000	4,5мВ	-
	10		600	1,6мВ
	20мкА		200	1,7мВ
	50мкА	1	любое	4,5мВ
	100мкА			3,1мВ
	200мкА			3,1мВ
М136	0,5мВ	4	любое	-	20
	1мВ
	2мВ
	5мВ
М136 и М136А	10мВ	1,5	любое	-	10
	20мВ
	45мВ
	75мВ
	200мВ
М136	0,5В	1,5	любое	-	1
	1В
	2В
	5В
	10В
	20В
	50В
М136 и М136А	100В	1,5	любое	-	10
	300В
	600В
М136А-1 М136А-2		4	-	1	20
		1	-	-	25

Таблица 2.

Тип гальвано- метра	Цена деления по току, А/дел, не более	Цена деления по напряжению, В/дел не более	Внутренние сопротив-ление, Ом, не более	Внешнее критичное сопротив-ление, Ом, не более	Период свободных колебаний, с
М136/1	2,5·10^-9	-	5000	30000	3
М136/2	2,5·10^-8	2,2·10^-5	250	1080	2

Примечания:

Цена деления по току и напряжению, внутреннее сопротивление, период свободных колебаний не должны отличаться от указанных на шкале более чем на ±10%, а внешнее критическое сопротивление гальванометра — более чем на ±20%.

Разница отклонений указателя гальванометра в обе стороны от нулевой отметки шкалы при одинаковых токах не превышает 5% от среднего отклонения.

Также у нас на складе имеется модификация - М136-М1.
