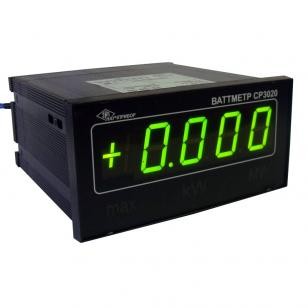

СР3020 Ваттметр, варметр

Ваттметр СР3020, варметр СР3020 предназначен для измерения активной мощности и измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485.

    Ваттметры СР3020 и варметры СР3020 выполнены по трехэлементной схеме, подключаться непосредственно к ИТН и ИТТ и измеряют активную или реактивную мощность.

    Имеют возможность установки по интерфейсу:

    а) коэффициента трансформации ИТН (К_Н);

    б) коэффициента трансформации ИТТ (К_Т).

    Ваттметр СР3020 дополнительно имеет возможность установки уставки верхнего допускаемого значения измеряемой активной мощности.

    Индицирует значение измеренной активной мощности с учетом установленных К_Н и К_Т, размерность измеряемого значения активной мощности «кВт» или «МВт», а также знак «+» для принимаемой или «-» - для отдаваемой мощности. Погашенные индикаторы «кВт» и «МВт» означают, что значение мощности индицируется в ваттах.

    Варметр СР3020 индицируют значение измеренной реактивной мощности с учетом установленных К_Н и К_Т, размерность измеряемого значения реактивной мощности «вар», «квар» или  «Мвар», а также знак «+» для индуктивной нагрузки или «-» - для емкостной нагрузки.

    Количество значащих цифр - четыре десятичных разряда. Высота цифр - 25мм.

    Ваттметры СР3020 индицируют миганием светодиода «max» выход измеряемой активной мощности за границу установленной уставки, при этом замыкаются выходные контакты реле.

    Ваттметр СР3020 и варметр СР3020 предназначены для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от 5ºС до 40^оС и относительной влажности 90% при 25^оС;

    Технические характеристики приборов ваттметры СР3020 и варметры СР3020:

    Номинальное значение фазных напряжений приборов при четырехпроводной схеме включения - U_ФН = 57,7В, номинальное значение линейных напряжений при трехпроводной схеме включения - U_ЛН = 100В;

    Номинальное значение фазных токов приборов ваттметр СР3020, варметр СР3020 - I_ФН = 1А или I_ФН = 5А (в зависимости от исполнения);

    Номинальное значение измеряемой активной и реактивной мощности для приборов ваттметр СР3020, варметр СР3020:

    - с I_ФН = 1А - 173Вт и 173вар;

    - с I_ФН = 5А - 865Вт и 865вар;

    Диапазон изменения фазных и линейных напряжений - от 0,8U_Н до 1,2U_Н;

    Диапазон изменения фазных токов - от 0,01I_Н до 1,2I_Н;

    Нормальная частота напряжения и тока 50Гц;

    Диапазон изменения частоты - от 48Гц до 52Гц;

    Номинальный коэффициент активной мощности cosj = 1;

    Номинальный коэффициент реактивной мощности sinj = 1;

    Диапазон изменения коэффициентов мощности приборов ваттметр СР3020, варметр СР3020:

      - cosj = 0,5 (емк.) - 1 - 0,5 (инд.);

     - sinj = 0,5 (емк.) - 1 - 0,5 (инд.);

    Диапазон установки К_Н для приборов ваттметр СР3020, варметр СР3020 должен быть от 1 до 20000;

    Диапазон установки К_Т - должен быть от 1 до 6000;

    Диапазон установки уставки допускаемого максимального значения активной мощности для ваттметров СР3020 - от 10Вт до 9900МВт;

    Пределы допускаемой основной приведенной погрешности измерений прибора ваттметр СР3020 ±0,5% к номинальному значению измеряемой активной мощности;

    Пределы допускаемой основной приведенной погрешности измерений прибора варметр СР3020 ±1,0% к номинальному значению измеряемой реактивной мощности;

    Погрешность срабатывания ваттметров СР3020 определяется основной приведенной погрешностью измерений;

    Приборы ваттметр СР3020, варметр СР3020 тепло- и холодоустойчивы в диапазоне температур от 5ºС до 40^оС;

    При этом пределы допускаемой дополнительной погрешности измерений ваттметров СР3020, вызванной изменением температуры окружающего воздуха от нормальной до любой     температуры в рабочем диапазоне температур ±0,25% на каждые 10^оС изменения температуры;

    Пределы допускаемой дополнительной погрешности измерений варметров СР3020, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур ±0,5% на каждые 10^оС изменения температуры;

    Приборы ваттметр СР3020, варметр СР3020 влагоустойчивы в рабочих климатических условиях применения.

    Приборы соответствуют требованиям при воздействии внешнего магнитного поля с индукцией 0,5мТл частотой 50Гц±1Гц при самом неблагоприятном направлении магнитного поля;

    Приборы ваттметр СР3020, варметр СР3020 соответствуют требованиям при изменении частоты в диапазоне от 48Гц до 52Гц;

    Приборы соответствуют требованиям при изменении входных напряжений в диапазоне от 0,8U_Н до 1,2U_Н;

    Ваттметр СР3020 соответствует требованиям при изменении коэффициента мощности в диапазоне 0,5 (емк.) - 1 - 0,5 (инд.);

    Варметр СР3020 соответствует требованиям:

     - при четырехпроводной схеме включения при изменении коэффициента мощности в диапазоне 0,5 (емк.) - 1 - 0,5 (инд.);

     - при трехпроводной схеме включения при изменении коэффициента мощности в диапазоне 0,65 (емк.) - 1 - 0,65 (инд.);

    Дополнительная погрешность варметров СР3020 при трехпроводной схеме включения в диапазонах изменения коэффициента мощности 0,5(емк) - 0,65(емк) и 0,5(инд) -0,65(инд) не   превышает ±33(0,65-|sinj|)%;

    Питание приборов ваттметр СР3020, варметр СР3020 осуществляется:

    а) от сети переменного тока напряжением 120В-250В и частотой 50Гц±5Гц;

    б) постоянным напряжением 120В-250В;

    Потребляемая мощность - не более 5В∙А;

    Приборы ваттметр СР3020, варметр СР3020 соответствует требованиям при изменении напряжения питания:

    а) сети переменного тока частотой 45Гц-55Гц от 120В до 250В;

    б) постоянного питающего напряжения от 120В до 250В;

    Приборы соответствуют требованиям при несимметричной нагрузке, когда отключена одна из цепей тока;

    Ваттметры и варметры СР3020 соответствуют требованиям через 2 минуты после воздействия кратковременных перегрузок, указанных в таблице 1;

    Таблица 1

Номер строки	Коэффи- циент тока	Коэффи- циент напряжения	Число перегрузок	Длительность каждой перегрузки	Интервал между последова-тельными перегрузками
1	10	1	9	0,5с	60с
2	10	1	1	5с	-
3	1	2	1	5с	-

    Цепи токов приборов ваттметр СР3020, варметр СР3020 не размыкаются при прохождении через них в течении 2с токов равных 30I_Н;

    Ваттметры СР3020 и варметры СР3020 в нормальных условиях применения соответствует требованиям по истечении времени установления рабочего режима.

    Время установления рабочего режима приборов ваттметр СР3020, варметр СР3020 (предварительного прогрева) равно 5 минутам;

    Режим работы приборов - непрерывный. Продолжительность непрерывной работы - неограниченная;

    Средний срок службы - не менее 12 лет;

    Средняя наработка приборов ваттметр СР3020, варметр СР3020 на отказ - не менее 36000 часов в нормальных условиях применения;

    Габаритные размеры - не более 144х72х220мм;

    Масса приборов ваттметр СР3020, варметр СР3020 - не более 0,7кг.
