Назначение установки для высоковольтных испытаний СКАТ-70:
Установка СКАТ-70 предназначена для испытания на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, а также для испытания на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую. Кроме того установка позволяет осуществлять прожиг кабелей и проводов для облегчения поиска повреждённых мест изоляции. Возможно также применение установки для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

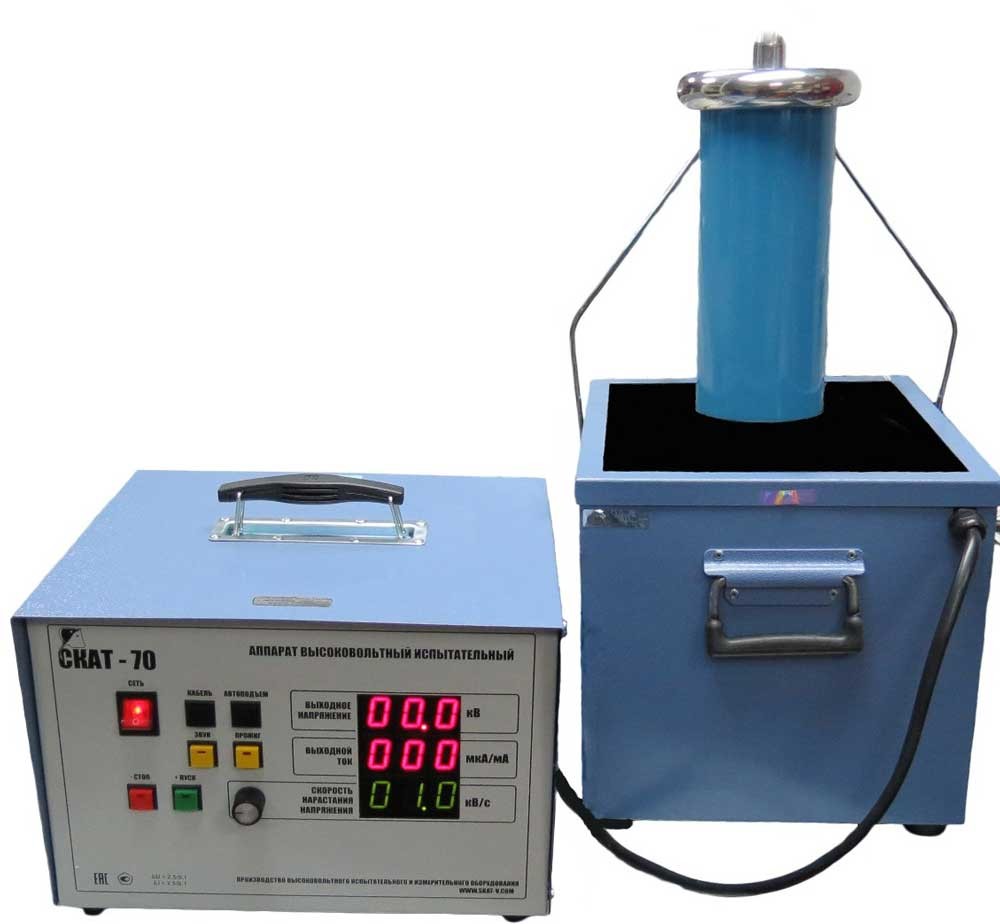

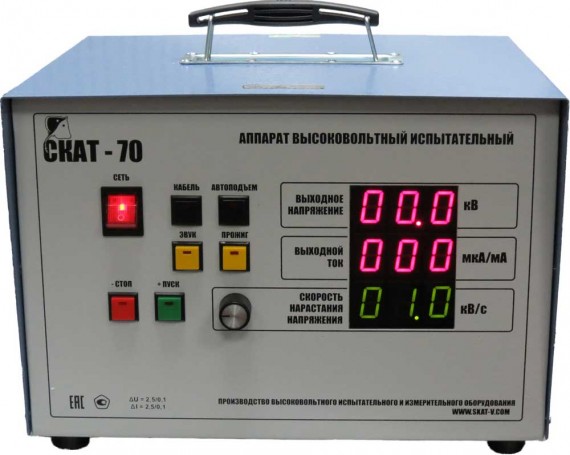

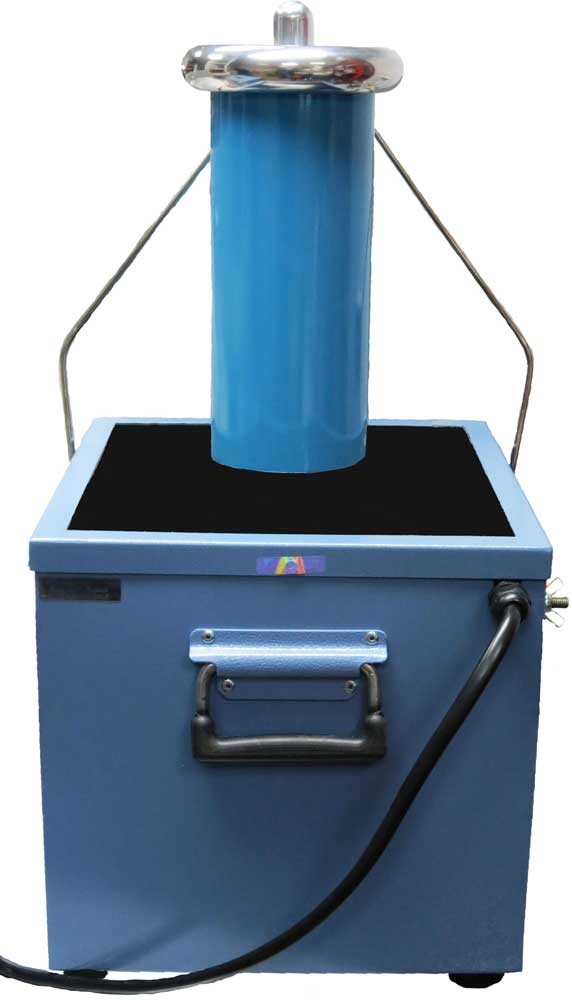

Установка представляет собой переносное устройство, состоящее из двух приборов, высоковольтного трансформатора и измерительного блока, которые соединены между собой кабелем. На высоковольтный трансформатор с измерительного блока подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке. Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели измерительного блока. Уровни выходного напряжения и силы тока отображаются на встроенных индикаторах измерительного блока. Высоковольтный трансформатор имеет штангу заземления, которая управляется от измерительного блока и служит для снятия с испытуемого изделия накопленного им заряда. При проведении измерений штанга отводится от высоковольтного вывода трансформатора.
Особенности установки для высоковольтных испытаний СКАТ-70:
Технические характеристики установки для высоковольтных испытаний СКАТ-70:
| Параметры | Значения |
| Максимальное выходное постоянное напряжение | 74 кВ (амплитудное) |
| Максимальное выходное переменное напряжение | 50 кВ (действующее) |
| Скорость подъема выходного напряжения в ручном режиме | От 0,5 до 10 кВ/сек ±10% |
| Скорость подъема выходного напряжения в автоматическом режиме | От 0,5 до 10 кВ/сек ±5% |
| Спад выходного напряжения | Ручной |
| По срабатыванию защиты | |
| Точность установки выходного напряжения | Не хуже 200 В |
| Пределы измерения тока | 0 - 99.9 мА ±1% |
| Пределы измерения напряжения | 0 - 99.9 кВ ±1% |
| Диапазон токов в режиме измерений | 0 - 36 мА |
| Ток срабатывания защиты в режиме измерений | 37 мА |
| Диапазон токов в режиме прожига | 0 - 60 мА |
| Отображение информации | Светодиодный знакоиндикатор |
| Предел допустимой приведённой основной погрешности измерения напряжения и силы тока | ±2,5% |
Общие характеристики установки для высоковольтных испытаний СКАТ-70:
| Напряжение питания | 220 В ±10%, 50 Гц |
| Потребляемая мощность | Не более 3500 ВА |
| Эксплуатация | В закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий |
| Температура окружающего воздуха | От - 10°С до + 40°С |
| Относительная влажностьвоздуха при температуре плюс 25°С | До 80% |
| Масса блока управления | 15 кг |
| Масса блока высоковольтного | 50 кг |
| Габариты блока управления | 400 х 212 х 358 мм |
| Габариты высоковольтного блока | 338 х 298 х 655 мм |
Информация для заказа:
СКАТ-70 установка для высоковольтных испытаний
|
Блок высоковольтный |
1 |
|
Блок измерительный |
1 |
|
Кабель сетевой |
1 |
|
Вставка плавкая 10 А |
1 |
|
Вставка диодная |
1 |
|
Вставка перемычка |
1 |
|
Гарантийный талон |
1 |
|
Транспортная упаковка |
1 |
|
Паспорт |
1 |
|
Методика калибровки |
1 |
