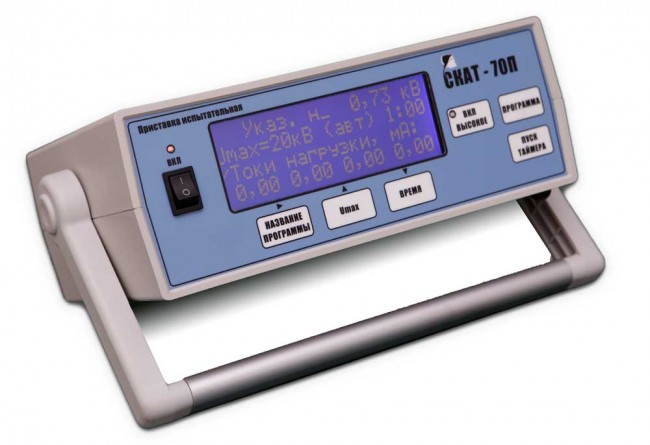

СКАТ-70П Приставка измерительная
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения | 0,30…50,00 кВ |
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную | 0,30…20,00 кВ |
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале | 0,30…10,00 мА |
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более | ±[1,0 + 0,04] % + 1 ед. мл. разряда |
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более | ±[1,0 + 0,04] % + 1 ед. мл. разряда |
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более | 0,1% |
Количество каналов измерения силы тока | 4 |
Количество диапазонов испытательного напряжения | 2 |
Время испытания | от 1 мин. до 8 мин. с шагом 1 мин |
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны | не более 22 кВ |
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя | 52 кВ |
Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более | 12 мА. |
Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более | 36 мА |
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее | 2,5 м |
Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее | 2,5 м |
Степень защиты блока измерительного | IP22 |
Режим работы | круглосуточный |
Электропитание | от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В |
Потребляемая мощность, не более | 15 ВА |
Габаритные размеры блока измерительного | 285 х 95 х 220 мм |
Габаритные размеры внешнего делителя | 690 х 310 х 310 мм |
Габаритные размеры ванны испытательной | 820 х 800 х 280 мм |
Масса блока измерительного | 3 ± 0,3 кг |
Масса внешнего высоковольтного делителя | 2,5 ± 0,3 кг |
Масса ванны испытательной | 15 ± 0,5 кг |

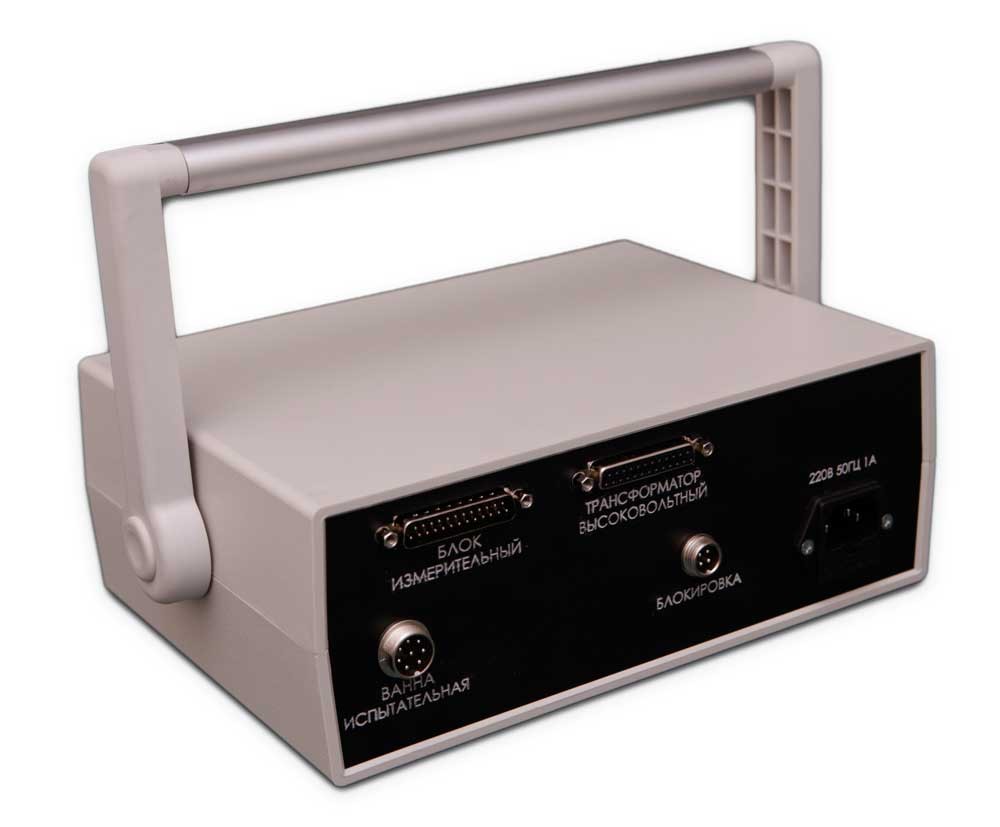

Блок измерительный |
1 шт |

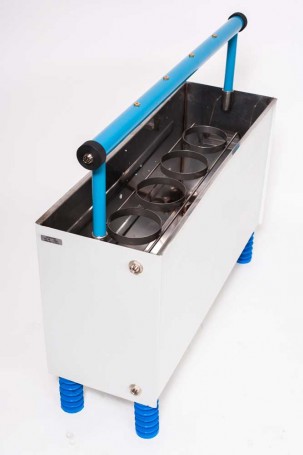

Ванна испытательная |
1 шт |
Соединительный кабель ванны измерительной |
1 шт |
Межблочный соединительный кабель со СКАТ-70 или Скат-70М (при использовании СКАТ-70П совместно со СКАТ-70 или Скат-70М) |
1 шт |
Кабель сетевой |
1 шт |
Вставка плавкая ВП-2Б-1.0А |
1 шт |
Паспорт |
1 шт |
Копия свидетельства об утверждении типа |
1 шт |

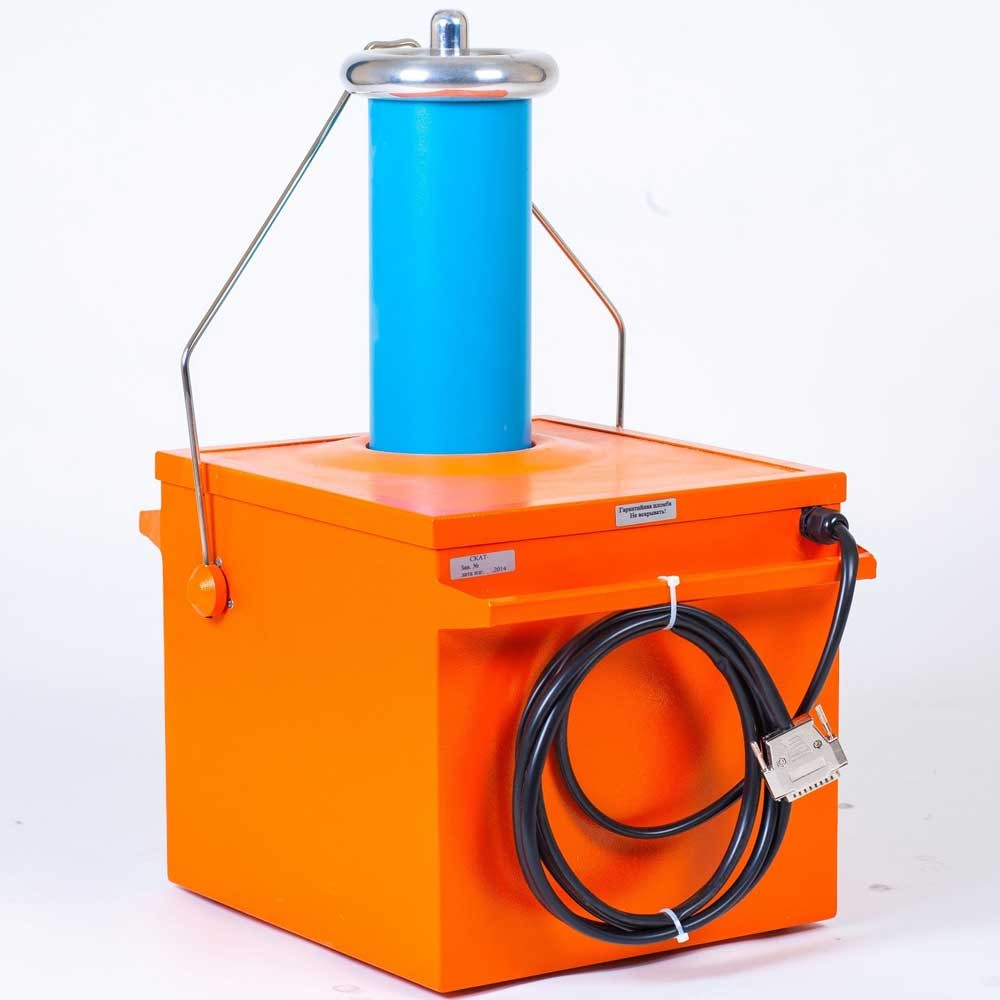

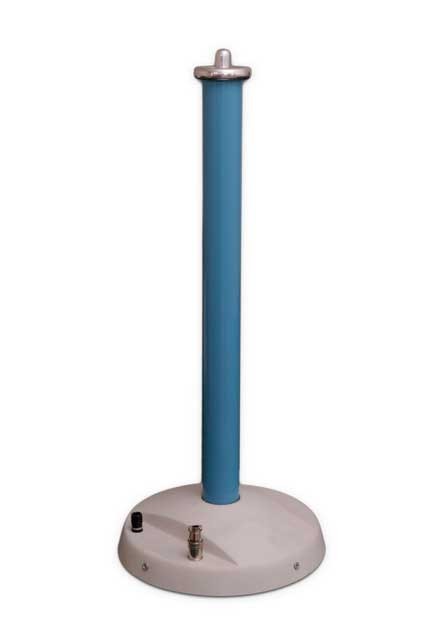

Внешний делитель напряжения 50кВ (ОПЦИЯ) |
1 шт |
Соединительный кабель делителя (в комплекте с делителем) |
1 шт |

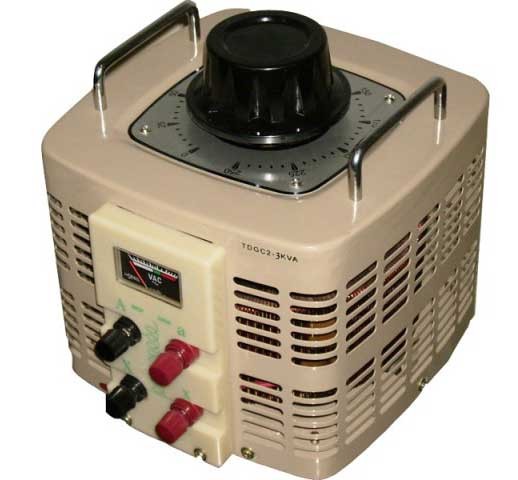

ЛАТР 3 кВт (ОПЦИЯ) |
1 шт |
Межблочный соединительный кабель ЛАТРа (в комлекте с ЛАТРом) |
1 шт |
