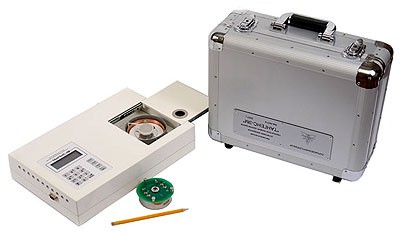

Назначение установки Тангенс-3М:
Автоматизированная установка измерения диэлектрических потерь трансформаторного масла Тангенс-3М предназначена для определения тангенса угла диэлектрических потерь трансформаторного масла по ГОСТ 6581-75 при частоте 50 Гц.
Особенности установки Тангенс-3М:
Технические характеристики установки Тангенс-3М:
| Параметры | Значения |
| Диапазон измерений тангенса угла потерь | 0,0001 - 1,0 (0,01% - 100%) |
| Погрешность измерений тангенса угла потерь | ± 0,01 tg + 0,0001 |
| Действующее напряжение, приложенное к измерительной ячейке, соответствующее напряженности поля 1МВ/м, В | 2000 |
| Погрешность установки высокого напряжения (при изменении сетевого напряжения в пределах 195– 235 В) | ±2,5% |
| Диапазон измерений рабочего напряжения, В | 0 – 2700 |
| Пределы допускаемой относительной основной погрешности при измерении рабочего напряжения, % | 1,0 |
| Диапазон измерений емкости, пФ | 0,001 – 150 |
| Предел допускаемой относительной основной погрешности при измерении емкости, % | ±(0,5 + tg) |
| Диапазон работы нагревателя, ° С | 10 – 100 |
| Точность измерения температуры, ° С | ± 1 |
| Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов), мин. | 30 |
| Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов) и остывание, мин. | 80 |
| Измерительная ячейка по ГОСТ 6581-75, трехэлектродного типа | |
| Назначение: Предназначена для определения тангенса угла диэлектрических потерь, диэлектрической проницаемости и удельного объемного электрического сопротивления жидких электроизоляционных материалов согласно ГОСТ 6581-75. | |
| Зазор между измерительным и высоковольтным электродом, мм | 2,0 ±0,1 |
| Зазор между измерительным и охранным электродом, мм | 2,0 ±0,1 |
| Материал электродов | Сталь нержавеющая 12Х18Н10Т |
| Материал изоляторов | Фторопласт Ф4 |
| Шероховатость поверхностей, мкм, не более | 0,2 |
| Емкость пустой ячейки, пФ | 10,3 ±0,2 |
| Погрешность воспроизводства емкости ячейки после разборки-сборки, %, не более | 3 |
Общие характеристики установки Тангенс-3М:
| Эксплуатация | В помещении |
| Рабочая температура | От+15°С до +35°С |
| Относительная влажность при +20°С | 80% |
| Напряжение питающей сети однофазного переменного тока, В | 205 - 235 |
| Потребляемая мощность, кВА, не более | 0,3 |
| Габаритные размеры установки, мм | 405 x 260 x 90 |
| Объем ячейки, см3 | 13 - 14 |
| Масса установки,кг | 5 |
| Масса измерительной ячейки, кг | 0,3 |
| Гарантия | 1 год |
Комплект поставки установки Тангенс-3М:
| № | Наименование | Количество |
| 1. | Установка "Тангенс-3М" | 1 |
| 2. | Ячейка измерительная ЯПИ | 3 |
| 3. | Кабель сетевой | 1 |
| 4. | Кабель интерфейсный для подключения к персональному компьютеру | 1 |
| 5. | Компакт-диск с программным обеспечением | 1 |
| 6. | Установка "Тангенс-3М" - Руководство по эксплуатации | 1 |
| 7. | Ячейка измерительная ЯПИ-3 - Паспорт | 3 |
| 8. | Метрологический аттестат ХРЦСМС | 1 |
Информация для заказа:
| Тангенс-3М установка |
