У358

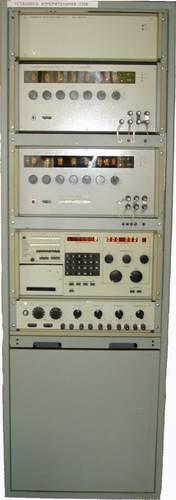

Установка измерительная У358 (У 358, У-358,y358,y 358, y-358)

Предназначена для обеспечения высокопроизводительной поверки на постоянном токеаналоговых амперметров, вольтметров и ваттметров, а также для поверки цифровых приборов того же назначения.



Обеспечивает поверку на постоянном токе:
    1) вольтметров в интервале конечных значений диапазонов измерений от 12,5мВ до 10⁶В   от калибратора программируемого типа П320
    2) амперметров в интервале конечных значений диапазонов измерений от 0,125мА до 10А от калибратора тока программируемого П321
    3) микроамперметров в интервале конечных значений диапазонов измерений от 0,1мкА до 100мкА с входным сопротивлением не более 10⁴Ом
    4) милливольтметров в интервале конечных значений диапазонов измерений от 0,1мВ до 10мВ с входным сопротивлением не менее 100 Ом
    5) ваттметров в интервале конечных значений диапазонов измерений по току от 0,125 ·10^-3А до 10А, по напряжению от 12,5мВ до 1000В от калибраторов П320 и П321.

    Установки измерительные типа У358 предназначены для обеспечения высокопроизводительной поверки на постоянном токе аналоговых амперметров, вольтметров и ваттметров, а также для поверки цифровых приборов того же назначения.

    Установка У358 измерительная предназначена для эксплуатации при температуре от 10 до 35°С и относительной влажности воздуха не более 80% при температуре 25°С.  Установка измерительная У358, поставляемая районы с тропическим климатом (условное обозначение У358 04.1**), предназначена для работы в помещениях с кондиционированным воздухом при температуре 10-35°С и относительной влажности воздуха не более 80% при температуре 25°С.

    Питание установки У358 - от сети переменного тока напряжением 220В и с частотой 50 Гц, по требованию заказчика установка, поставляемая на экспорт, может быть изготовлена для питания от сети частотой 60 Гц.



Технические данные:
    Установка У358 измерительная обеспечивает поверку на постоянном токе:

   1) вольтметров в интервале конечных значений диапазонов измерений от 12,5мВ до 10⁶В от калибратора программируемого типа П320 (далее - калибратор П320).

    Технические характеристики установки У358 соответствуют техническим данным, используемого в этом интервале калибратора П320 (см. техническое описание и инструкцию по эксплуатации калибратора П320);

    2) амперметров в интервале конечных значений диапазонов измерений от 0,125мА до 10А от калибратора тока программируемого П321 (далее - калибратор П321). Технические характеристики установки соответствуют техническим данным используемого в, этом интервале калибратора П321 (см. техническое описание и инструкцию по эксплуатации калибратора П321)

    3) микроамперметров в интервале конечных значений диапазонов измерений от 0,1мА до 100мА с входным сопротивлением не более 10⁴Ом от калибратора П320 с использованием встроенного в установку добавочного сопротивления равного 1МОм;

   4) милливольтметров в интервале конечных значений диапазонов измерений от 0,1 до 10мВ с входным сопротивлением не менее 100 Ом от калибратора П321 с использованием встроенной в установку катушки электрического сопротивления измерительной номинального значения 0,001Ом;

    5) ваттметров в интервале конечных значений диапазонов измерений по току от 0,125 ·10^-3А до 10 А, по напряжению от 12,5мВ до 1000В от калибраторов П320 и П321.

    БУ (блок управления) установки У358 обеспечивает в соответствии с введенной посредством кнопочных и рычажных переключателей информацией автоматическое выполнение следующих операций:

    1) подключение к информационной магистрали нужного калибратора;

    2) расчет и подачу на калибратор управляющего кода в соответствии с конечным значением диапазона измерений, числом поверяемых отметок шкалы, номером поверяемой отметки;

    3) расчет и подачу на калибратор управляющего кода в соответствии со знаком и величиной поправки к показаниям поверяемого прибора;

    4) внесение в протокол поверки с помощью цифропечатающего устройства (ЦПУ) номера поверяемой отметки, знака и величины поправки в долях деленияшкалы поверяемого прибора и погрешности в долях класса;

    5) индикацию на световом табло вводимой числовой информации и результата поверки;

    6) подачу светового сигнала о несоответствии поверяемого прибора классу точности при технологическом коэффициенте равном 1 или 0,8;

    7) автоматическое переключение номера поверяемой отметки.

    Пределы допускаемых значений основных погрешностей установки У358 соответствуют указанным в табл. 1. Предел допускаемых значений основных погрешностей установкипри поверке приборов в интервале конечных значений диапазонов измерений от 12,5мВ до 1000В и от 0,125мА до 10А определяются характеристиками калибраторов П320 и П321 соответственно.

    Предел допускаемых значений основных погрешностей установки У358 при поверке приборов в интервале конечных значений диапазонов измерений от 0,1 до 10мВ выражаются суммой пределов допускаемых значений основной погрешности калибратора П321, катушки электрического сопротивления и термоЭДС.

   ТермоЭДС Ет на зажимах "мВ" установки в положениях переключателя ПОЛЯРНОСТЬ А "1" и "11" не превышает 0,1мкВ.

    Ет=(Ет₁+Ет₂)/2 - безразмерная величина, численно равная полусумме термоЭДС в микровольтах, где Ет₁,Ет₂ – термоЭДС на зажимах "мВ" установки в положениях "I" и "II" (соответственно) переключателя ПОЛЯРНОСТЬ А с учетом знака. ?_нэ и ?_RN - величины, численно равные классам точности нормального элемента и меры электрического сопротивления, применяемых при калибровке калибраторов П320 и П321.

    Пределы допускаемых значений основных погрешностей установки У358 приповерке приборов в интервале конечных значений диапазонов измерений от 0,1мкА до 100мкА выражаются суммой пределов допускаемых значений основной погрешности калибратора П320 и погрешности добавочного сопротивления блока коммутации.

    Основная погрешность добавочного сопротивления блока коммутации, равного 1МОм, не превышает ±300 Ом. Пределы допускаемых значений основных погрешностей установки У358при поверке ваттметров равны сумме пределов допускаемых значений основных погрешностей установленного тока и напряжения согласно табл. 1.

    Установка измерительная У358 обеспечивает в рабочих условиях применения требуемые характеристики по истечении времени установления рабочего режима. Время установления рабочего режима установки ни более 1 час. Продолжительность непрерывной работы установки без учета времени установления рабочего режима не менее 8ч. Время перерыва до повторного включения не менее 1 ч.

    Установка измерительная У358 теплоустойчива при температуре 35 °С и холодоустойчива при температуре 10 °С. Предел допускаемого значения дополнительной погрешности установки при поверке приборов в интервале конечных значений диапазонов измерений от 12,5мВ до 1000В и от 0,125 мА до 10 А, вызванной изменением температуры окружающего воздуха от температуры, при которой произведена калибровка калибраторов П320 и П321. до любой температуры в пределах рабочих температур на каждые 10 °С определяется характеристиками калибраторов П320 и П32І, соответственно.

    Предел допускаемого значения дополнительной погрешности установки У358 при поверке приборов в интервале конечных значений диапазонов измерений от 0,1мВ до 10мВ и от 0,1 до 100 мкА, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С равен пределу допускаемого значения основной погрешности.

    Время установления калиброванной величины на выходных зажимах установки определяется временем установления калибраторов и не превышает 5с. Электрическое сопротивление между клеммой "?" и корпусом установки У358 не более 0,5Ом. Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями выдерживает в течение 1 мин. действие испытательного напряжения, действующее значение которого соответствует указанному в табл.2.

    Сопротивление изоляции между корпусом и изолированным от корпуса по постоянному току электрическими цепями соответствует значениям, указанным в табл. 2. Мощность, потребляемая установкой У358 от сети, при номинальном напряжении сети, не превышает 500 ВА. Габаритные размеры установки не превышают 1885х810x580 мм. Масса установки не более 190 кг.



      Таблица 1.



    I·?I_к0,1; ?I_к1; ?I_к10 (?U_к0,1; ?U_к1; ?U_к10; ?U_к100) - безразмерная величина, численно равная значению предела допускаемого значения абсолютной основной погрешности калибратора П321 (П320) на конечных значениях l00мA, 1А и 10А, соответственно (100мВ, 1В, 10В и 100В ,соответственно)

    Iк (Uк) - безразмерная величина, численно равная установленному значению калиброванного тока в миллиамперах и амперах на соответствующих конечных значениях (значению калиброванного напряжения в милливольтах на конечном значении 100мВ, в вольтах - на остальных конечных значениях) .

    ?R_N - величина, численно равная установленному значению абсолютной погрешности (в Омах) катушки электрического сопротивления с номинальным значением сопротивления 0,001Ом класса точности 0,01 с нестабильностью 0,002% за год (встроена в установку).



    Таблица 2.
