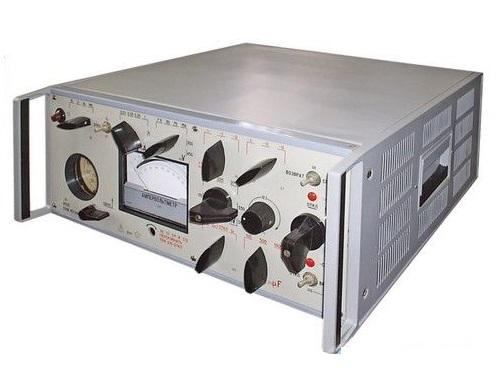

У5053

особенности

223 099 ₽

Добавить к заказу

Заказать в один клик

Доставка по всей России
Под заказ

Особенности

Установка У5053 (У 5053, У-5053, y5053, y 5053, y-5053)

Установка У5053 предназначена для наладки и проверки простых и сложных (с фазозависимыми характеристиками) релейных защит и элементов электроавтоматики на месте их установки на электростанциях, подстанциях и промышленных предприятиях или в лабораториях.

Установка состоит из трех блоков (К513 - блок регулировочный, К514 - блок нагрузочный, К515 - блок-приставка) электрически связанных между собой при помощи кабеля с разъемными соединениями.

Технические характеристики приборов установки У5053:
Установка предназначена для эксплуатации:

В условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от 10?С до 35°С и относительной влажности до 80% (при 25°С), а также может использоваться при работах на открытом воздухе при условии исключения попадания на нее водяных брызг и капель;

Установка У5053 обеспечивает:

- получение регулируемых однофазного переменного и выпрямленного постоянного тока и напряжения;

- измерение временных характеристик проверяемых устройств;

Питание установки осуществляется от сети переменного тока частоты 50Гц±0,5Гц напряжением 220В или 380В, мощностью не менее 6кВ?А;

Регулировочный блок К513 при номинальном напряжении питающей сети (220В или 380В) обеспечивает: Получение на выходных зажимах электрических величин в соответствии с табл.1;

Таблица 1

Род напряжения в токе	Режим нагрузки		Допускаемая длительность включения при указанных режимах нагрузки
Род напряжения в токе	напряжение	ток
1. Переменный	380В	2А	30мин
	380В	5А	1мин
	330В	10А*	0,5мин
2. Постоянный (выпрямленный со сглаживанием)	240В	0,06А	30мин
	220В	0,6А	5мин
	110В	1,0А	5мин
	-	4,5А	1мин
3. То же	210В	1,0А	5мин
3. То же	200В	0,65А	5мин
4. Выпрямленный (без сглаживания)	-	4,5А	5мин

Род напряжения в токе	Регулирование	Выходные зажимы	Положение
1. Переменный	Плавноступенчатое	«=U»	«откл»
2. Постоянный (выпрямленный со сглаживанием)	Плавноступенчатое		«U_р»
3. То же	Отсутствует		«U_нр1»
3. То же	Отсутствует		«U_нр2»
4. Выпрямленный (без сглаживания)	Плавное	«I_д»	«откл»

* Измерение тока производится внешним амперметром. Допускаются отклонения от приведенных в табл. 1 токов и напряжений на ±15%;

Выполнение одновременно пп. 1 и 4 или 2 и 4 табл. 1. установка должно отключаться на время не менее 45мин для охлаждения после каждого из режимов, указанных в табл.1;

Синусоидальную форму кривой переменного напряжения на зажимах "=U" при токе 5А, напряжении 380В и активной нагрузке, при этом разница между коэффициентами нелинейных искажений напряжения на нагрузке ("=U") и в сети не превышает 5%;

Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U" в соответствии с табл.2;

Таблица 2 Коэффициент пульсации выпрямленных напряжения и тока на зажимах "=U"

Режим нагрузки		Коэффициент пульсации на нагрузке, не более	Положение переключателя «S12»
напряжение	ток	Коэффициент пульсации на нагрузке, не более	Положение переключателя «S12»
240В	0,06А	2%	«100»
220В	0,6А	3%	«500»
110В	1,0А	3%	«1000»
-	4,5А	20%	«1000»

К513 обеспечивает определение напряжения (тока, срабатывания, возврата реле и других устройств переменного и постоянного напряжения) тока в том числе промежуточных реле постоянного тока с параллельной и последовательной обмотками;

Определение однополярных выводов параллельной и последовательной обмоток промежуточных реле постоянного тока;
