Они больше не выпускается и не продается.

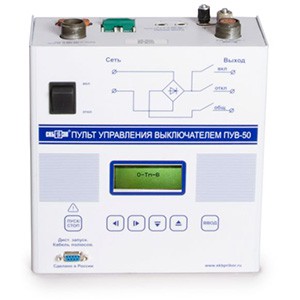

Прибор для испытаний выключателей с приводом постоянного тока при пониженном напряжении
Пульт предназначен для управления электромагнитами постоянного тока приводов всех типов высоковольтных выключателей при проверке временных и скоростных характеристик, путем автоматической подачи на катушки электромагнитов командных импульсов.
Прибор может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками во многих приложениях.
Выходной ток до 50А
Пульт ПУВ-50 подключается к приводу высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное входное напряжение на выход в соответствии с выбранным циклом.
Проверка работоспособности в простых операциях
операция Включение "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
операция Отключение "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.
Проверка работоспособности в сложных циклах
цикл "В-Тзо-О" - последовательное выполнение выключателем операций включения-отключения;
цикл "О-Тп-В" - последовательное выполнение выключателем операций отключения - включения;
цикл "О-Тп-В-Тзо-О" - последовательное выполнение выключателем операций отключения, включения и повторного отключения.
Синхронизация работы пульта с другими приборами производства "СКБ ЭП"
ПУВ-50 рекомендован к совместному применению с приборами контроля высоковольтных выключателей ПКВ/М6Н (в стандартной и облегченной комплектации), ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 (все методы контроля приборы выполняют самостоятельно) для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик.
В приборе контроля высоковольтных выключателей ПКВ/М6Н в стандартной и облегченной комплектации отсутствует встроенный пульт управления приводом, поэтому ПУВ-50 рекомендован к совместному применению для задания сложных и простых циклов.
Коммутирующие устройства приборов ПКВ/М7, ПКВ/У3.0 и ПКВ/У3.1 дают возможность задавать как простые операции, так и сложные циклы на токах электромагнитов до 10А и 35А, соответственно, если тока недостаточно, то можно использовать ПУВ-50 при проверке временных и скоростных характеристик выключателей в простых и сложных циклах, ток которого составляет 50А.
Дополнительная функция ПУВ-50
Для работы с другими приборами (осциллографами, вибрографами, сиренами) в ПУВ-50 предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.
В качестве примера показано подключение к пульту ПУВ-50 сирены (лампочки) для заблаговременной подачи звукового предупредительного сигнала.
Высокий уровень безопасности при эксплуатации
Обеспечивается следующими техническими решениями:
Каждый из трех выходов ("Вкл.", "Откл.", "Общ.") коммутируется отдельным бесконтактным ключом, имеющим быстродействующую защиту по току. При этом гарантируется защита силовых ключей пульта от короткого замыкания и перегрузок по току, связанных с неисправностями внешних цепей или ошибками подключения.
Для ограничения величины перенапряжения, возникающего при коммутации нагрузок, в пульте установлены варисторы, рассчитанные на поглощение энергии до 300Дж.
Бесконтактные ключи подключаются к сети питания через контакты реле только на время выполнения цикла.
Контроль температуры обеспечивает защиту бесконтактных силовых ключей и выпрямительных мостов от перегрева.
Проведение измерений в несколько шагов
Пульт ПУВ-50 подключается к катушкам электромагнитов или контакторов привода высоковольтного выключателя и сети оперативного напряжения подстанции, и коммутирует выпрямленное напряжение сети на выход в соответствии с выбранным циклом.
Информация о выбранном цикле и его настройках выводится на жидкокристаллический индикатор.
Изменение цикла и установка длительностей сигналов управления производится с помощью кнопок. Выбранный цикл и его настройки сохраняютя в энергонезависимой памяти парибора.
Эксплуатации в любых погодных условиях
Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. ПУВ-50 гарантированно работает при температуре от -20 до +45 °С.
Технические характеристики:
Характеристики |
Значение |
Максимальный рабочий ток, А |
50 |
Максимальная коммутируемая пультом мощность, кВт |
15,0 |
Порог срабатывания защиты от токов короткого замыкания, А |
90 ÷ 130 |
Запрограммированные операции и циклы |
"ОТКЛ", "ВКЛ", "О-Тп-В", "В-Тзо-О", "О-Тп-В-Тзо-О", "Автоопределение" |
Потребляемая мощность источника питания не более, Вт |
15 |
Температурный диапазон эксплуатации,ºС |
–20 ÷ +45 |
Масса комплекта не более, кг |
5 |
Габаритные размеры блока, мм |
222х245х112 |
