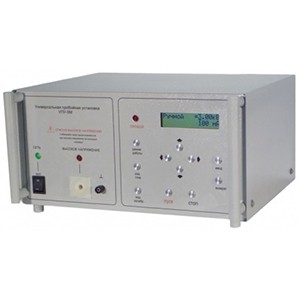

Универсальная пробойная установка УПУ-5М представляет собой прибор для измерения электрической прочности изоляции при испытании постоянным или переменным напряжением. УПУ-5М прибор настольного исполнения.
Установка УПУ-5М выпускается в двух вариантах исполнения:
- универсальный (У) с возможностью испытания как переменным так и постоянным напряжением
- переменный (П) с возможностью испытания только переменным напряжением.
Второй вариант имеет больший ресурс.
Основные данные УПУ-5М
ип устройства |
Пробойная установка |
Диапазон задания выходного напряжения - постоянного кВ |
0.2–6 |
Диапазон задания выходного напряжения - переменного кВ |
0.2–6 |
Дискретность измерения выходного напряжения кВ |
0.01 |
Постоянное напряжение - пульсации на холостом ходу в % от выходного напряжения не более |
5 |
Переменное напряжение - форма сигнала |
синусоида |
Переменное напряжение - частота Гц |
50 ± 1 |
Переменное напряжение - коэффициент нелинейных искажений не более |
10% |
Погрешность задания выходного напряжения при нестабильности входного напряжения 2% в диапазоне 198–242В - постоянное не более |
3% |
Погрешность задания выходного напряжения при нестабильности входного напряжения 2% в диапазоне 198–242В - переменное не более |
3% |
Измерение тока утечки мА |
0.1 – 100 |
Погрешность измерения тока утечки при нестабильности входного напряжения 2% в диапазоне 198 – 242В |
5% |
Диапазон установки порогового значения напряжения кВ |
0.2 – 6 |
Диапазон установки порогового значения тока утечки мА |
1 – 99 |
Дискретность установки порогового значения напряжения кВ |
0.1 |
Дискретность установки порогового значения тока утечки мА |
1 |
Диапазон изменения длительности нарастания выходного напр-я от 0 до установленного порог-го значения в автоматич-ом режиме сек. |
2 – 100 |
Диапазон изменения длительности удержания выходного напряжения на установленном пороговом значении в автоматическом режиме сек. |
2 – 240 |
Диапазон изменения длительности спада выходного напр-я от установленного порогового значения до 0 в автоматическом режиме сек. |
2 – 100 |
Дискретность изменения длительности сек. |
1 |
Макс. испытуемая емкость в автом-ом режиме или при плавном увеличении выходного напр-я в ручном режиме при 1 кВ не более мкФ |
20 |
Макс. испытуемая емкость в автом-ом режиме или при плавном увеличении выходного напр-я в ручном режиме при 2 кВ не более мкФ |
10 |
Макс. испытуемая емкость в автом-ом режиме или при плавном увеличении выходного напр-я в ручном режиме при 5 кВ не более мкФ |
5 |
Время необходимое для разрядки испытываемых конденсаторов после испытания не более сек. |
30 |
Напряжение для питания внешнего индикатора В |
12 |
Ток для внешнего индикатора не более мА |
200 |
Максимальная выходная мощность не менее кВА |
0.6 |
Габаритные размеры не более мм |
240x420x320 |
Масса не более кг |
20 |
