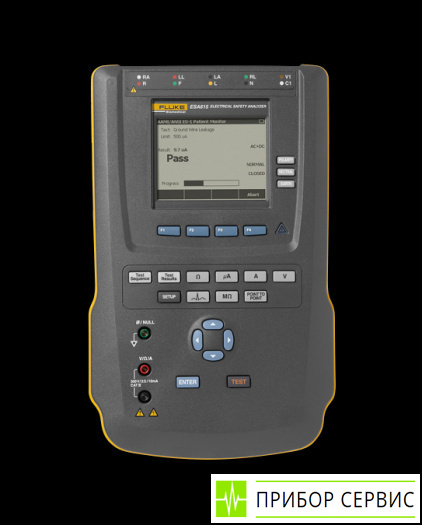

Fluke ESA615-02-EUR является универсальным для любого глобального стандарта электробезопасности и может тестироваться на соответствие стандартам ANSI / AAMI ES-1, NFPA-99, IEC62353, VDE751, IEC60601-1 (2-я и 3-я редакции) и AS / NZS 355. ESA615 - это комплексное решение с анализатором безопасности и имитатором ЭКГ в одном приборе для проверки электробезопасности. Это многогранное устройство выполняет все первичные испытания на электробезопасность, включая линейное (сетевое) напряжение, сопротивление заземляющего провода (защитного заземления), сопротивление изоляции, ток устройства и испытания на утечку проводов пациента. Он также предлагает моделирование ЭКГ и двухточечные тесты напряжения, утечки и сопротивления.
| Параметр | Значение | |
| Напряжение | ||
| Диапазон (напряжение сети) | От 90 В переменного тока до 132 В переменного тока (среднеквадратичное значение); от 180 В переменного тока до 264 В переменного тока (среднеквадратичное значение) | |
| Диапазон (доступное напряжение) | От 0 В переменного тока до 300 В переменного тока (среднеквадратичное значение) | |
| Точность | ± (2% от показания + 0,2 В) | |
| Испытания напряжения | Сеть и точка-точка | |
| Сопротивление земли | ||
| Режимы | Двухпроводной | |
| Испытательный ток | > 200 мА переменного тока | |
| Диапазоны | От 0 Ом до 2 Ом | |
| Точность | ± (2% от показания + 0,015 Ом) | |
| Испытания на сопротивление | Сопротивление земли и точка-точка | |
| Текущее оборудование | ||
| Режим | Среднеквадратичное значение переменного тока | |
| Диапазон от 0 до 20 А | От 0 до 20 А | |
| Погрешность | ± (5% от показания + (2 отсчета или 0,2 А, в зависимости от того, что больше)) | |
| Рабочий цикл | От 15 А до 20 А, 5 мин. вкл / 5 мин. выключенный; от 10 А до 15 А, 7 мин. вкл / 3 мин. выключенный; от 0 до 10 А непрерывно | |
| Ток утечки | ||
| Режимы | AC + DC (True RMS), AC только DC только (режимы доступны во всех тестах на утечку, за исключением утечек MAP, которые доступны только для истинных среднеквадратичных значений) | |
| Выбор нагрузки пациента (входное сопротивление) | AAMI ES1-1993 Рис.1; IEC 60601-1: Рис.15 | |
| Крест-фактор | ≤ 3 | |
| Диапазоны | От 0 мкА до 199,9 мкА; от 200 мкА до 1999 мкА; от 2 мА до 10 мА | |
| Частотная характеристика / точность | От 0 до 1 кГц: ± (1% от показания + (1 мкА или 1 младший бит, в зависимости от того, что больше)); от 1 кГц до 100 кГц: ± (2% от показания + (1 мкА или 1 младший бит, в зависимости от того, что больше)); от 1 кГц до 5 кГц (ток> 1,6 мА): ± (4% от показания + (1 мкА или 1 LSD, в зависимости от того, что больше)); от 100 кГц до 1 МГц: ± (5% от показания + (1 мкА или 1 младший бит, в зависимости от того, что больше)); точность испытаний на утечку изоляции, MAP, прямой точки доступа, альтернативной точки доступа и альтернативного оборудования - при 120 В переменного тока + (2,5 мкА или 1 LSD, в зависимости от того, что больше); при 230 В переменного тока дополнительно ± 3,0% и + (2,5 мкА или 1 LSD, в зависимости от того, что больше); Для испытаний на утечку Альтернативного оборудования, Альтернативного AP и Прямого AP значения утечки компенсируются для номинальной сети согласно 62353. Следовательно, точность, указанная для других утечек, не применяется | |
| Испытания на утечку | Провод заземления (земля); шасси (корпус); привести к земле (пациент); отведение к свинцу (вспомогательный пациент); изоляция свинца (сеть на прикладной части); прямое оборудование; прямая прикладная часть; альтернативное оборудование; альтернативная прикладная часть; точка-точка | |
| Испытательное напряжение сети на приложенной части | 100% ± 7% от сети для AAMI, ток ограничен до 1 мА ± 25% на AAMI; 100% ± 7% от сети для IEC 62353 ток ограничен до 3,5 мА ± 25% в соответствии с IEC 62353; 100% ± 7% от сети для IEC 60601-1, ток ограничен до 7,5 мА ± 25% в соответствии с IEC 60601-1 | |
| Дифференциальная утечка | ||
| Диапазоны | От 75 мкА до 199 мкА; от 200 мкА до 1999 мкА; от 2 мА до 20 мА | |
| Точность | ± (10% от показания + (2 отсчета или 20 мкА, в зависимости от того, что больше)) | |
| Изоляционное сопротивление | ||
| Диапазоны | От 0,5 МОм до 20 МОм; от 20 МОм до 100 МОм | |
| Точность | ± (2% от показаний + 0,2 МОм); ± (7,5% показаний + 0,2 МОм) | |
| Источник испытательного напряжения | 500 В постоянного или 250 В постоянного тока (+ 20%, -0%) 2,0 ± 0,25 мА ток короткого замыкания | |
| Испытания сопротивления изоляции | Сеть-PE, AP-PE, Сеть-PE, Сеть-NE (незаземленная доступная проводящая часть) и AP-NE (незаземленная доступная проводящая часть) | |
| Кривые производительности ЭКГ | ||
| Точность | ± 2%; ± 5% для амплитуды 2 Гц Только прямоугольная волна, фиксированная при конфигурации отведения II 1 мВ | |
| Формы волны: ставки | Комплекс ЭКГ | 30 ударов в минуту, 60 ударов в минуту, 120 ударов в минуту, 180 ударов в минуту и ??240 ударов в минуту |
| Мерцание желудочков | - | |
| Прямоугольная волна (рабочий цикл 50%) (Гц) | 0,125 и 2 | |
| Синусоидальная волна (Гц) | 10, 40, 50, 60 и 100 | |
| Треугольная волна (Гц) | 2 | |
| Импульсный (ширина импульса 63 мс) | 30 ударов в минуту и ??60 ударов в минуту | |
| Стандарты испытаний | ||
| Доступные варианты | ANSI / AAMI ES-1, IEC62353, IEC60601-1 и AN / NZS 3551 | |
| Встроенные автопоследовательности | ||
| IEC60601-1 2-е издание | Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство, универсальное устройство и система | |
| IEC62353 | Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство и универсальное устройство | |
| NFPA-99 (Госпиталь) | Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство и универсальное устройство | |
| ANSI / AAMI ES-1 | Монитор пациента, дефибриллятор, инфузионный насос, ультразвуковое устройство и универсальное устройство | |
| Связь | ||
| Входящий порт USB-устройства | Разъем Mini-B для управления с компьютера | |
| Порт USB-хост-контроллера | Тип A, выход 5 В, максимальная нагрузка 0,5 А. Разъем для клавиатуры и считывателя штрих-кода | |
| Беспроводная связь | IEEE 802.15.4 для управления с компьютера | |
| Режимы работы | Ручной и удаленный | |
| Номинальная мощность | ||
| Сетевое напряжение | 120 В переменного тока или 230 В переменного тока | |
| Диапазон входной мощности сетевого напряжения | От 90 до 132 В переменного тока, от 180 до 264 В переменного тока | |
| Максимальный ток | 20 А; 16 А | |
| Частота | От 47 до 63 Гц | |
| Физические параметры | ||
| Размеры | 17,6 x 8,4 x 28,5 см (6,9 x 3,3 x 11,2 дюйма) | |
| Масса | 1,6 кг (3,5 фунта) | |
| Характеристики окружающей среды | ||
| Рабочая температура | От 10 ºC до 40 ºC (от 50 ºF до 104 ºF) | |
| Температура хранения | От -20 ºC до 60 ºC (от -4 ºF до 140 ºF) | |
| Влажность при эксплуатации | От 10% до 90% без конденсации | |
| Высота | Напряжение питания от сети 120 В переменного тока до 5000 метров; напряжение питания 230 В переменного тока до 2000 метров | |
| № | Наименование | Количество |
| 1 | Анализатор электробезопасности Fluke ESA615-02-EUR | 1 |
| 2 | Сетевой кабель | 1 |
| 3 | Комплект измерительных принадлежностей | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Методика поверки | 1 |
