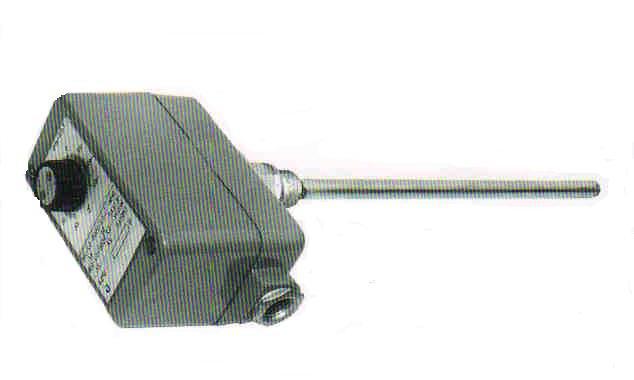

Устройство терморегулирующее ТДЭ-М1 , ТДЭМ1 , ТДЭМ1 ТДЭ-М 1
Назначение
Регулирование температуры жидких и газообразных
сред в системах автоматического контроля и
регулирования при статическом давлении до 6,4 МПа в условиях повышенной вибрации (группа NQ1 ГОСТ 12997-84)
Диапазон регулирования температур от -60 0С ДО +400 0С. Применяются во всех отраслях
промышленности.
ПрИНЦИП действия ТДЭ-М1 основан на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температурырегулируемой
среды. Полученное приращение преобразуется
в мгновенно возникающее действие контактного механизма,
с помощью которого размыкаются (замыкаются) контакты.
ТДЭ·М1 состоит из следующих ОСНОВНЫХ узлов:
-чувствительного элемента (трубки);
-контактного устройства на основе
микропереключателя;
-узла настройки задания.
Устройство выпускается в трёх модификациях
в зависимости от диапазона регулирования температур: ТДЭ-4М1, ТДЭ-5М1 и ТДЭ-7М1.
Максимальная коммутируемая мощность 300 ВА, число срабатываний 60 000;
при коммутируемой мощности 70 ВА, число срабатываний 200 000.
Дифференциал прибора не более 2,5 0С.
По защищенности от влияния окружающей среды устройства имеют исполнение -защищенные
от попадания внутрь изделия ПЬ1Ли и воды со степенью защиты /Р54.
ТДЭ·М1 коммутирует:
Цепи переменного тока напряжением от 0,2 до 250 В, частотой 50-60 ГЦ, силой тока от 0,2
мА до 3 А при омической нагрузке и от 0,2 мА до 2 А при индуктивной нагрузке;
Цепи постоянного тока напряжением от 0,2 до 30 В, силой тока от 0,2 мА до 4 А при омической
нагрузке и от 0,2 мА до 2 А при индуктивной нагрузке.
