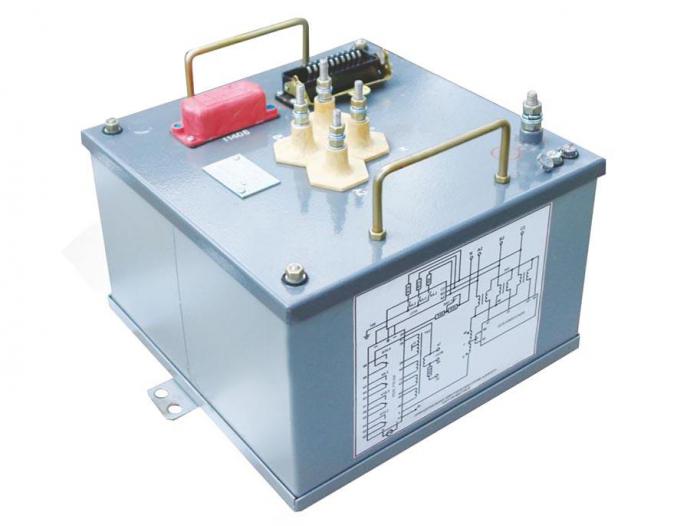

Аппарат защиты от токов утечки АЗУР
Также этот прибор может называться: А3УР, AZUR.
АЗУР аппарат защиты от токов утечки унифицированный рудничный предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока с изолированной нейтралью трансформатора, применяемый в подземных выработках и на поверхности угольных и горнорудных предприятий.
АЗУР представлен следующими модификациями - АЗУР-1, АЗУР-2, АЗУР-3, АЗУР-4.
Технические характеристики аппаратов АЗУР:
Номинальное напряжение - 380 В; 660 В; 1140 В.
Потребляемая мощность - не более 0,13 кВ·А.
Сопротивление срабатывания при симметричной трехфазной утечке:
- при напряжении сети 380 В - не менее 10 кОм на фазу;
- при напряжении сети 660 В - не менее 30 кОм на фазу;
- при напряжении сети 1140 В - не менее 50 кОм на фазу.
Изменение емкости сети АЗУР - от 0 до 1 мкФ на фазу.
Устройство компенсации емкости составляющей тока утечки и шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости от 0,1 мкФ до 1 мкФ должно снижать кратковременный ток величины - не более 0,1 А.
Величина длительного тока утечки при изменении емкости сети - не более 0,025 А на фазу.
Сопротивление срабатывания в режиме предупредительного контроля изоляции:
- для модификаций АЗУР-1, АЗУР-2, АЗУР-3 - 1,3±0,3 кОм;
- для модификации АЗУР-4 - срабатывает в режиме реле утечки.
Отклонение от номинального напряжения - от 85% до 110%.
Частота сети - 50 Гц.
Срок службы - не менее 5 лет.
Ресурс аппарата АЗУР - 40 000 ч.
Гарантийный срок - 1 год.
Габаритные размеры и масса:
Название прибора | Габаритные размеры | Масса |
АЗУР-1 | 325×250×275 мм | 17 кг |
АЗУР-2 | 470×275×250 мм | 18 кг |
АЗУР-3 | 620×500×440 мм | 70 кг |
АЗУР-4 | 280×320×245 мм | 15 кг |
Аппараты АЗУР не оказывают электрических помех на цепи управления, защиты, телекоммуникаций, задействованных в общей кабельной сети тока.
Условия эксплуатации АЗУР:
Температура окружающего воздуха - от -10° С до +65° С.
Относительная влажность при температуре +35° С - до 100%.
Уровень вибрационных нагрузок - І.
