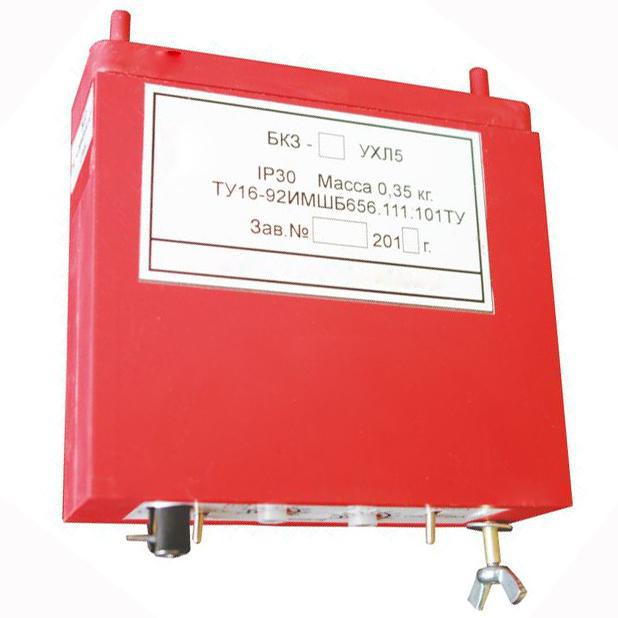

Блок комплексной защиты БКЗ
Также это изделие может называться: БК3, bkz.
БКЗ блок комплексной защиты предназначен для защиты подземных электрических сетей с изолированной нейтралью от токов короткого замыкания, для защиты электродвигателей от перегрузок с запоминанием режима перегрузки и для предварительного контроля двух уровней сопротивления изоляции отходящих от коммутационных аппаратов присоединений.
В наличии модификации: БКЗ и БКЗ-3.
Технические характеристики:
Номинальное напряжение - 36 В.
Величина уставок контролируемого сопротивления изоляции при номинальном напряжении:
- для силовых цепей напряжением 660 В - 35±5кОм; 110±10 кОм;
- для силовых цепей напряжением 1140 В - 110±10 кОм; 300±80 кОм.
Собственное время срабатывания блока БКЗ:
- при кратности первичного тока трансформатора тока к току уставки 1,5 - не более 0,2 с;
- при перегрузках, равных 6-кратному значению номинального тока защищаемого объекта - не более 5 с;
- при перегрузках, равных 1,2 номинального тока защищаемого объекта с холодного состояния блока БКЗ - не более 6 мин;
- время запоминания режима перегрузки, равной 1,2 номинального тока - не менее 30 с.
Диапазоны регулирования уставок максимальной токовой защиты и защиты от перегрузки коммутационного аппарата приведены в таблице:
Деление шкалы уставок | Ток уставки | Деление шкалы уставок | Ток уставки |
1 | 2 Iном | 0,3 | 0,3 Iном |
2 | 2,5 Iном | 0,4 | 0,4 Iном |
3 | 3, Iном | 0,5 | 0,5 Iном |
4 | 3,5 Iном | 0,6 | 0,6 Iном |
5 | 4, Iном | 0,7 | 0,7 Iном |
6 | 4,5 Iном | 0,8 | 0,8 Iном |
7 | 5 Iном | 0,9 | 0,9 Iном |
8 | 5,5 Iном | 1 | 1 Iном |
9 | 6 Iном | 1,1 | 1,1 Iном |
10 | 6,5 Iном | ||
11 | 7 Iном |
Потребляемая мощность блока БКЗ - не более 6 Вт.
Климатическое исполнение - УХЛ5.
Габаритные размеры - не более 120×42×131 мм.
Масса изделий блоки БКЗ - не более 0,6 кг.
