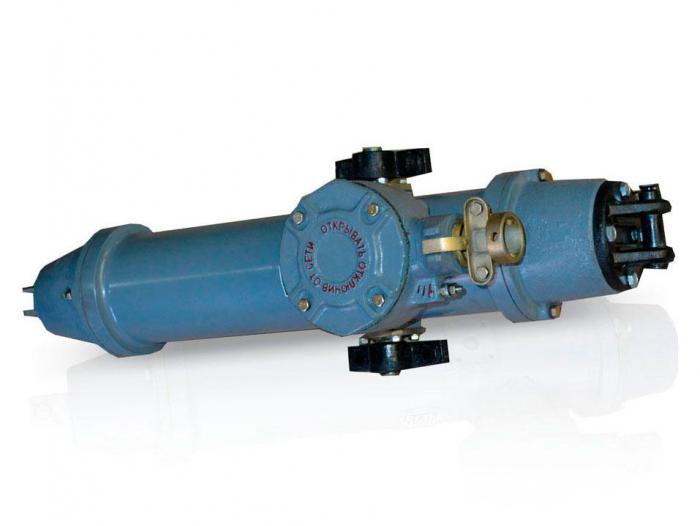

Привод винтовой моторный ПВМ.1М 200×200
Также это изделие может называться: ПВМ-1М 200×200, ПВМ1М 200×200, ПВМ 1М 200×200, ПВМ-1М 200х200, ПВМ1М 200х200, ПВМ 1М 200х200, ПВМ-1М 200х200, pvm-1m 200×200, pvm1m 200×200, pvm 1m 200×200, pvm-1m 200×200.
ПВМ.1М 200×200 привод винтовой моторный предназначен для управления шахтными механизмами с возвратно-поступательным и качающимся движением, которые при отключении питания должны быть зафиксированы в остановленном положении.
Приводы ПВМ.1М 200×200 используются в шахтах, опасных по взрыву газа и угольной пыли, на поверхности под навесом.
Технические характеристики ПВМ.1М 200х200:
Усилие на штоке - не менее 2000 Н.
Ход штока - 200±5 мм.
Скорость перемещения штока - 77±10 мм/с.
Режим работы - повторно-кратковременный.
Продолжительность включения - не более 10%.
Потребляемая мощность - не более 1,1 кВт.
Номинальное напряжение:
- электродвигателя - 380 В; 660 В;
- цепи управления - 36 В.
Отклонение напряжения питающей сети - от 0,85 Uном до 1,1 Uном.
Исполнение по взрывозащите - РВ 3В (ExdI).
Класс защиты оболочки ПВМ.1М 200×200 - IР65.
Габаритные размеры:
- исполнение I - 710×310×300 мм;
- исполнение II - 800×180×300 мм;
- исполнение III - 800×310×300 мм.
Масса - не более 64 кг.
Конструктивно привод ПВМ.1М 200х200 представляет собой компактный механизм, состоящий из:
- встроенного асинхронного трехфазного короткозамкнутого взрывобезопасного электродвигателя (синхронная частота вращения 1000 мин-1) с пустотелым валом ротора;
- винта, проходящего внутри вала ротора и соединенного с ним шлицами;
- буферного устройства, которое пружинами через диски удерживает винт от перемещения в осевом направлении;
- пустотелого штока с гайкой, навернутого на винт;
- головки, которая удерживает шток от проворачивания и ограничивает его ход;
- конечных выключателей (размещенных в полости электродвигателя), на которые воздействуют толкатели, связанные с дисками буферного устройства.
Условия эксплуатации ПВМ.1М 200×200:
Температура окружающего воздуха - от -50° С до +45° С.
Относительная влажность при 35° С - до 100%.
Атмосферном давлении - от 84 кПа до 106,7 кПа (от 630 мм рт. ст. до 800 мм рт. ст.).
Уровень запыленности - до 1 600 мг/м³.
Вибрации мест установки с частотой - от 5 Гц до 120 Гц.
Климатическое исполнение и категория размещения:
- для умеренного и холодного климата - УХЛ2; УХЛ5;
- для тропического климата - Т2; Т5.
