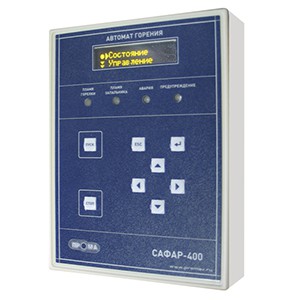

САФАР-400 автомат горения с плавным регулированием для котлов малой мощности и тепловых установок

особенности

Цена по запросу

Доставка по всей России
Под заказ

ПРЕДНАЗНАЧЕН для автоматизации розжига, регулирования и защиты по 6-10 параметрам котлоагрегатов, теплогенераторов, блочных горелок, работающих по газообразном и жидком топливе. Конструкция автомата горения позволяет значительно расширить функции с применением блока расширения.

Обеспечивает корректный розжиг горелки, поддержание заданного соотношения газ/воздух перед горелкой, контроль аварийных сигналов. В автомате может быть активирован регулятор, обеспечивающий поддержание заданного параметра температуры, давления пара и прочее, при помощи плавного регулирования.

ИСПОЛЬЗУЕТСЯ в качестве блока автоматики, включающего в себя модуль управления и модуль ввода/вывода.

ПРЕИМУЩЕСТВА

Автомат горения САФАР-400 имеет ряд преимуществ по сравнению с применением ПЛК:

Более низкая цена и выше надежность за счет специализированной конструкции;

Встроенный фотодатчик и ионизационный датчик экономит стоимость комплектующих на 20-30%;

Прошит проверенный и надежный алгоритм управления, регулирования и защиты;

Выход - интерфейс RS-485, для работы с верхнем уровнем, т.е. возможность обмениваться информацией с контроллером верхнего уровня или SCADA;

Наличие часов реального времени, позволяет котлоагрегату работать по дневному и/или недельному графику, что дает экономию тепла до 20-30%

Автомат ведёт три вида архивов: архив событий, минутный архив и архив блокировок;

Настройка прибора при помощи меню, которое выводится на жидкокристаллический дисплей;

Удобство при наладке и эксплуатации на блоках расширения имеется светодиодная индикация срабатывания дискретных входов и реле, так же имеется крепление под DIN-рейку;

Имеются разъемные клеммные соединения, что облегчает монтаж;

Современная элементная база позволяет повысить надежность и ремонтопригодность по сравнению с отечественными и зарубежными аналогами.

ФУНКЦИИ

Контроль герметичности клапанов;

Розжиг горелки;

Поддержание давления воздуха перед горелкой, управляя либо заслонкой воздуха, либо частотным приводом дутьевого вентилятора;

Поддерживает заданную температуру для водогрейного котла или давление пара для парового котла;

Питание аналоговых датчиков давления напряжением постоянного тока 24В;

Управление заслонками;

Питание датчиков положения заслонок;

Настройка прибора при помощи меню, которое выводится на жидкокристаллический дисплей;

Связь с верхним уровнем по интерфейсу RS-485 протокол Modbus-RTU;

Климатическое исполнение УХЛ 3.1 по ГОСТ15150-69.

АВТОМАТИЧЕСКАЯ ЗАЩИТА КОТЛА

Обеспечивает останов котла и блокировку его пуска при возникновении следующих аварийных ситуаций:

Факел горелки;

Факел запальника;

Давление воздуха перед горелкой низкое;

Давление газа перед горелкой низкое;

Давление газа перед горелкой высокое;

Разряжение в топке низкое;

Давление воды на выходе низкое (водогрейный котел), уровень воды в барабане низкий (паровой);

Давление воды на выходе высокое (водогрейный котел), уровень воды в барабане высокий (паровой);

Температура воды высокая (водогрейный котел), давление пара высокое (паровой).

Регулирование параметров производиться:

а) По часам реального времени, температурный режим может изменяться в зависимости от часов.

б) Температурный режим изменяется по температуре наружного воздуха.

в) Поддержание заданной температуры.

ВХОДА / ВЫХОДА	КОЛИЧЕСТВО
Входа Аналоговые датчики (4–20) мА.	8
Термопреобразователи сопротивления Pt100	2
Дискретные входа	13
Ионизационный контрольный электрод	1
Фотодатчик	1
Входы для измерения положения	2
Выхода Дискретные выходы	17
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Питающее напряжение	24
Потребляемая мощность, не более, Вт	5
Выходы для питания аналоговых датчиков напряжением, В	24
Точность измерения по аналоговым входам %	0,5
Рабочее напряжение коммутации контактов реле, В	220
Рабочий ток коммутации контактов реле, А (cos ∅ = 1)	10
Длина экранированного кабеля подключения иондатчика, не более м	20
Степень защиты	IP20
Температура окружающего воздуха, 0С	от -20 до +50
Габаритные размеры, мм - контроллер - терминал 1 - терминал 2	145 x 195 x 61 84 x 205 x 63,3 84 x 124 x 63,3
