Диапазон частот: 9 кГц … 3 ГГц
Назначение: теоретическое и практическое изучение функций основных ВЧ-модулей, измерений в частотной области и оборудования для анализа спектра

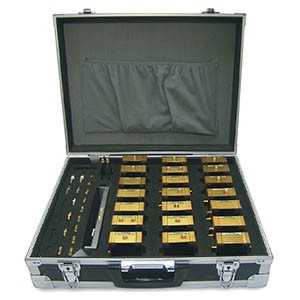

В состав радиокомплекта включены 18 базовых радиочастотных модулей для изучения принципов коммуникаций трактов РЭА и передачи ВЧ сигналов
Прилагаемая инструкция включает теоретические основы и примеры использования
УН 3030-1 (ГЕНЕРАТОР УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ) |
|
Частота |
1300 - 2350 МГц |
Управляющее напряжение |
0-20 В |
Мощность |
≥5 дБм |
СОГЛАСОВАННАЯ НАГРУЗКА 3030-6 |
|
Согласованная нагрузка |
50 Ом |
¼ длины волны |
50 Ом – 100 Ом |
Тупиковая нагрузка |
50 Ом – 100+j80 Ом |
МИКРОПОЛОСКОВОЕ КОЛЬЦО 3030-3 |
|
Средняя частота |
2000 МГц ± 50 МГц |
Полоса частот |
≥ 400 МГц |
Потери передачи |
≤ 3 дБ |
Потери изолятора |
≥15 дБ |
НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ 3030-4 |
|
Средняя частота |
2000 МГц ± 50 МГц |
Полоса частот |
≥ 800 МГц |
Переходное ослабление |
10 ± 1 дБ |
Направленность |
≥10 дБ |
КОММУТАТОР НА PIN-ДИОДЕ 3030-10 |
|
Диапазон частот |
750 – 2500 МГц |
Вносимые потери |
3 дБ |
АТТЕНЮАТОР 3030-7 |
|
Диапазон частот |
1000 – 2500 МГц |
Ослабление |
10 ± 1 дБ |
МОДУЛЯТОР НА PIN-ДИОДЕ 3030-11 |
|
Тип модулирующего сигнала |
Меандр 1 кГц |
Коэффициент модуляции |
30% - 90% |
РЕЗОНАТОР 3030-16 |
|
Средняя частота |
2000 МГц ± 50 МГц |
Полоса частот |
≥ 30 МГц |
Вносимые потери |
≤ 7 дБ |
ГИБРИДНОЕ КОЛЬЦО 3030-9 |
|
Средняя частота |
2100 ± 50 МГц |
Полоса частот |
≥ 450 МГц |
Развязка |
≥20 дБ |
МИКРОПОЛОСКОВАЯ АНТЕННА |
|
Средняя частота |
1960 ± 30 МГц |
Полоса частот |
40 МГц |
Уровень усиления |
≥ 5 дБ |
СМЕСИТЕЛЬ 3030-2 |
|
Диапазон частот RF/LO |
200 – 3000 МГц |
Диапазон промежуточных частот |
50-1000 МГц |
Потери |
≤ 12 дБ |
ШЛЕЙФОВЫЙ ОТВЕТВИТЕЬ 3030-20 |
|
Средняя частота |
2050 ± 50 МГц |
Полоса частот |
≥ 300 МГц |
Направленность |
≥ 3 дБ |
РАССОГЛАСОВАННАЯ НАГРУЗКА 3030-5 |
|
Сопротивление |
200 Ом (Открытая, короткозамкнутая, несогласованная) |
СВЧ УСИЛИТЕЛЬ 3030-21 |
|
Диапазон частот |
50 – 3000 МГц |
Усиление |
≥ 10 дБ |
УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ 3030-25 |
|
Рабочая частота |
60 МГц |
Усиление |
> 40 дБ |
Полоса пропускания |
> 3 МГц |
ДЕЛИТЕЛЬ МОЩНОСТИ 3030-8 |
|
Полоса частот |
0 – 3000 МГц |
Эффективная полоса частот |
1000 – 3000 МГц |
Изоляция |
≥ 10 дБ |
ФИЛЬТР 3030-12, 13, 14, 15 |
|
LPF |
0 – 2100 МГц ± 50 МГц, потери ≤ 1,5 дБ |
BPF |
Центральная частота F0 = 1950 ± 50 МГц, |
HPF |
≥ 1800 МГц ± 50 МГц, потери ≤ 1,5 дБ |
BSF |
Центральная частота F0 = 1800 ± 50 МГц, |
КОАКСИАЛЬНЫЙ ДЕТЕКТОР 3030-24 |
|
Диапазон частот |
0,5 – 3 ГГц |
Чувствительность |
0,15 мВ/мВт |
Частотный отклик |
0,6 дБ |
КСВН |
1,7 |
ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ |
|
Перемещаемая дистанция |
≥ 170 мм |
КСВ |
1,05 |
ПОЛОСОВОЙ ФИЛЬТР 3030-17, 18, 19 |
|
Полоса пропускания |
500 МГц |
Потери |
20 дБ |
