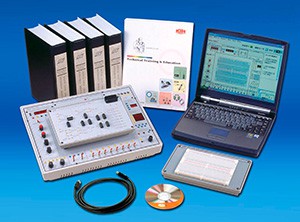

Краткие характеристики:
Применима для экспериментов и разработок с комбинаторной логикой и последовательной логикой
Гибкость и возможность расширения экспериментов с использованием универсальной макетной платы
Идеальное средство для изучения основ цифровых логических схем
Все необходимые устройства, обеспечивающие питание, подачу сигналов и измерения, для удобства проведения опытов
Все блоки питания имеют защиту от перегрузки
Интерактивный компьютерный режим предусматривает использование программного моделирования и аппаратной имитации
Ноутбук в комплект поставки не входит
Технические характеристики
Главный блок (ETS-81001A)
1. Блоки питания
a. Источник фиксированного постоянного напряжения питания
• Диапазон напряжения: +5 В, -5 В
• Максимальный выходной ток: 0.3 A
• С защитой от перегрузки
b.Сдвоенный источник питания постоянного тока
• Диапазон напряжения: ±3В~±18В,
Непрерывно регулируемый
• Максимальный выходной ток : 1 A
b. Переключатель данных
2. Блоки генератора сигналов
a. Функциональный генератор
• Форма выходного сигнала : синусоидальный,треугольный, прямоугольный, импульсный
• Выходная частота : 1-100 кГц; 5 настроек непрерывно регулируемый
• Выходной импеданс : 50Ω
• Выходная амплитуда : > 18 В пик. (без обратной связи); ≥ В пик. (с нагрузкой 50Ω)
• Цифровой дисплей 4 настройки 7-сегментного светодиодного дисплея
• Со светодиодами Гц, кГц, затвор, OVFL (переполнение)
• Со счетчиком частоты
- Минимальное входное напряжение : 300 мВ пик.
- Диапазон счетчика : постоянный ток-100 кГц
b. Переключатель данных
• 8 наборов независимых выходов
• Выходной уровень : TTL
• Разветвление : 10 нагрузок ТТЛ
c. Импульсный переключатель
• 2 набора независимых контрольных выходов
• В каждом наборе имеется выход Q, Q ширина импульса > 5 мс
• Выходной уровень : TTL
• У каждого комплекта противодребезговая схема
• Разветвление : 10 нагрузок ТТЛ
d. Потенциометр
• 1 KΩ, 0.25Вт, переменный резистор с 3 выводами (1,2,3,) с з ащитой от перегрузки
• 100 KΩ, 0.25Вт, переменный резистор с 3 выводами (1,2,3,) с защитой от перегрузки
3. Измерительные блоки
a. 3 1/2-разрядный цифровой вольтамперметр
• Диапазон напряжения постоянного тока : 2 В, 20В
• Точность напряжения постоянного тока : ± (0.3% показания +1 разряд)
• Диапазон постоянного тока : 2 мA, 2 А
•Точность постоянного тока : ± (0.5% показания +1 разряд)
4. Блоки индикаторов
a. Логические индикаторы
• Логический уровень : TTL
• Дисплей : Красный светодиод – высокий логический уровень
зеленый светодиод – низкий логический уровень (закрыт)
• 8 наборов независимых входных контактов
b. Цифровой дисплей
• Логический уровень : TTL
• 2 настройки 7-сегментного светодиодного дисплея
• Входной контакт для двоично-десятичного кода 7-
сегментного декодера/привода.
c. Точечная матрица из 8x8 светодиодов
• Логический уровень : TTL
• Входной вывод строк : R1-R8
• Входной вывод столбцов : C1-C8
