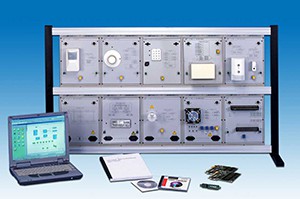

Система контроля сети LonWorks. Состав комплекса: U10 USB сетевой интерфейс, демонстрационная плата 2 шт., модуль источника питания, модуль маршрутизатора, модуль Penta Sens, модуль фокусировки, модуль обнаружения дыма, трехзвуковой модуль сигнализации, модуль декодирования, модуль контроля ламп, модуль контроля вентилятора, DIO модуль, модуль расширения DIO. Программное обеспечение на CD: NodeBuilder, LonMaker. Руководство по проведению экспериментов.
Переченьмодулей
1. CI-73001 Источник питания
(1) Входноенапряжениепеременноготока:110/220В
(2) Разделительныйтрансформатор:Первичная110В/220В, вторичная110В,мощность165ВА,частота50/60Гц
(3 )Источникпитанияпостоянноготока:5В/5A, 12В/4A, 24В/1.3A
2. CI-73002AМодуль маршрутизатора
(1) Плата Neuron® : 3150
(2) Приемопередатчик : Сторона А : TP/FT-10A Сторона В : PL-22X/L-N
(3) Потребляемая мощность : <6 ВА
(4) Условия окружающей среды : 0°C~40°C, относительная влажность не более 75%
3. CI-73003AМодуль Penta Sens
(1) Плата Neuron® : 3120
(2) Тип датчика : инфракрасный и ультразвуковой датчик
(3) Детектор занятости
(4) Датчик уровня яркости
(5) Датчик разбития стекла
(6) Датчик температуры
(7) Детектор непредусмотренного присутствия
(8) Условия окружающей среды : 0°C~ 50°C, относительная влажность не более 90%
(9) Сеть : FT-10
4. CI-73004A Модуль фокусировки
(1) Плата Neuron® : 3120
(2) Тип датчика : Четырехэлементный пиродатчик, низкий уровень шума
(3) Детектор занятости
(4) Большая область охвата
(5) Чувствителен к изменениям инфракрасного излучения
(6) Условия окружающей среды : 0°C~ 50°C, относительная влажность не более 90%
(7) Сеть : FT-10
5. CI-73005 Модуль обнаружения дыма
(1) Плата Neuron : 3120
(2) Тип датчика : Радиодетектор Zitons
(3) Оптическое обнаружение
(4) Обнаружение высокой температуры/высокого подъема температуры
(5) Выход для подключения удаленного оповещения или локальной сирены
(6) Условия окружающей среды : 0°C~70°C, относительная влажность не более 90%
(7) Сеть : FT-10
6. CI-73006AТрехзвуковой модуль сигнализации
(1) Плата Neuron® : 3150
(2) Пожарная сигнализация
(3) Сигнализация о вторжении
(4) Аварийная сигнализация
(5) Многозональные функции
(6) Условия окружающей среды : 0°C~ 50°C, относительная влажность не более 90%
(7) Сеть : FT-10
7. CI-73007AМоудль декодирования
(1) Плата Neuron® : 3150
(2) Кодовый замок и контрольная панель
(3) Индикация состояния
(4) Ввод с числовой клавиатуры
(5) Условия окружающей среды : 0°C~ 50°C, относительная
(6) Сеть : FT-10
8. CI-73008 Модуль контроля ламп
(1) Плата Neuron® : 3120
(2) Вход переменного тока : 110В
(3) Максимальная мощность : 300 Вт
(4) Интеллектуальный переключатель силы света
(5) Условия окружающей среды : 0°C~ 50°C, относительная влажность не более 90%
(6) Сеть : PLT-22
9. CI-73009 Модуль контроля вентилятора
(1) Плата Neuron : 3150, память : 32K флеш®
(2) Вход питания переменного тока : 110В
(3) Контроль таймера : 1,2,4, 8 минут
(4) Контроль скорости вентилятора : Высокая/средняя/низкая
(5) Условия окружающей среды : 0°C~ 50°C, относительная влажность не более 90%
(6) Сеть : PLT-22
10.CI-73010 DIO Модуль
(1) Плата Neuron : 3150
(2) Плата Neuron с возможностью чтения/записи
(3) 24 оптически изолированных ввода /16 реле вывода
(4) Сигнал ввода/вывода пульта дистанционного управления
(5) Системы контроля однорангового распределения
(6) Условия окружающей среды : 0°C~ 45°C, относительная влажность не более 90%
(7) Сеть : FT-10
11.CI-78001 Модуль расширения DIO
(1) Датчик : 8-разрядный АЦП для датчика температуры / VR язычковый переключатель x 1 ; тумблер x 16
(2) Привод : звонок х1
вентилятор х1
двигатель х1
электромагнитный распределитель x1
реле x 2
7-сегм.x2
