Назначение
Трассировка кабеля на расстоянии до 10 км и определение глубины залегания до 6 м.
Поиск места повреждения силового кабеля индукционным методом.
Поиск мест повреждения кабеля акустическим методом.
Поиск мест пересечения трубопроводов и кабеля.
Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
Рекомендуемые области применения
Электроэнергетика

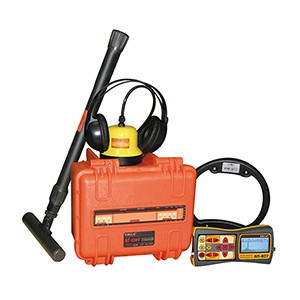

Комплектация
Генератор "АГ-120Т"
Приемник "АП-027"
Электромагнитный датчик "ЭМД-247"
Комплект акустического датчика "АД-227"
Индукционная антенна "ИЭМ-301.3"
Головные телефоны
Чехол
Сумка
Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок "Успех" и "Атлет" с акустическим датчиком "АД-227" проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик "АД-227" поставляется со съемной ручкой и сменными наконечниками.
Дополнительное оборудование
Датчик контроля качества изоляции "ДКИ-117"
Датчик-определитель дефектов коммуникаций "ДОДК-117"
Клещи индукционные "КИ-110"
Накладная рамка "НР-117"
Комплект "АДМ-227"
Площадка для установки АД в снег или мягкий грунт
Технические характеристики
Генератор "АГ-120Т" |
|
Частоты генерируемого сигнала, Гц |
|
Частоты f1, f2, f3 («постоянные») |
Выбираются пользователем в диапазоне 200…9999 Гц с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память. |
Частота f4 («временная») |
Выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
Режимы генерации |
|
Режим 1 |
Непрерывный «НП» |
Режим 2 |
Кратковременные посылки «ПР» |
Режим 3 |
Трехчастотный (посылки с чередованием частот f1, f2, f3) «3F» |
Режим 4 |
Генерация ударных импульсов «УР» (ударный режим) |
Выходные параметры |
|
Выходной ток, А |
|
Максимальный в ручном режиме: |
|
Задаваемый для автосогласования |
Четыре значения (I1, I2, I3, I4) выбираются пользователем в диапазоне 0,1…9,9 А с дискретностью 0,1 А и заносятся в энергонезависимую память |
Максимальное выходное напряжение, В |
|
- При автономном питании |
220 |
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
- При автономном питании или от внешнего аккумулятора 24 В |
120 непрерывно и «3F» на 1,2…300 Ом / 180 импульсы на 0,8…200 Ом |
- С добавлением внешнего аккумулятора 12 В |
180 непрерывно и «3F» на 1,8…450 Ом / 270 импульсы на 1,2…300 Ом |
- От сетевого блока (СБП) |
70 на 0,7…200 Ом |
ПРИМЕЧАНИЕ: |
|
Допустимое сопротивление нагрузки |
|
- Любое |
|
Диапазон сопротивлений согласованной нагрузки, не уже, Ом |
|
Для минимального задаваемого тока (0,1 А): |
|
Для максимального непрерывного тока (10 А): |
|
Для максимального тока в импульсе (15 А): |
|
Согласование с нагрузкой |
|
- Автоматическое, обеспечивающее достижение заданного тока в нагрузке |
|
Источники питания |
|
Встроенный аккумуляторный комплект |
Два свинцово-кислотных герметизированных аккумулятора 12 В/12 Ач (технология AGM) с автоматической перекоммутацией: 12 В/24 Ач или 24 В/12 Ач |
Ресурс питания при температуре окружающей среды 0ºС в зависимости от изначально достигнутой мощности не менее, час |
|
- непрерывная генерация |
1,2 при 120 Вт автономно / 180 Вт с доп. акк. 12 В |
- импульсные посылки одной частоты |
8 при 180 Вт автономно/270 Вт с доп. акк. 12 В |
- импульсные посылки трех частот |
4 при 120 Вт автономно / 180 Вт с доп. акк. 12 В |
- генерация ударных импульсов с максимальной частотой 80 уд./мин |
20 (при силе удара «С2» автономно или «С3» с доп. акк.) |
Время зарядки автономных аккумуляторов не более, час |
8 |
Сетевой блок для работы или зарядки аккумуляторов |
Выходное напряжение 15 В, выходной ток 15 А max |
Допустимые внешние аккумуляторы |
11...14 В / 22…28 В ≥ 24 Ач |
Функциональные особенности |
|
Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) |
Автоматические выключения генерации (зарядки) |
- при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда) |
Типы подключаемых нагрузок при генерации «SIN» |
- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля |
Автоматическое повторное согласование в режиме «SIN» |
- при отклонениях установленного тока нагрузки более ±2 dB |
Конструктивные параметры |
|
Выходной усилитель мощности |
Импульсный, технология CLASS D(BD), КПД > 80% |
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения |
