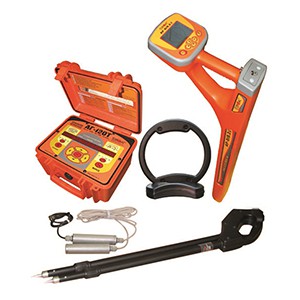

Атлет AГ-319К-СКИ кабелетрассоискатель с возможностью контроля качества изоляции и функцией сохранения GPS\ГЛОНАСС координат

Приемник "АП-019.3"

Параметр

Значение

Квазирезонансные частоты фильтров

50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц

Добротность квазирезонансных фильтров (Q)

Не менее 100

Диапазон частот «Широкая полоса»

0,04…8 кГц

Диапазон частот «Радио»

8…40 кГц

Максимальный коэффициент усиления электрического тракта

>100 дБ

Количество встроенных датчиков

4

Подключаемые внешние датчики

КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)

Управление чувствительностью

Автоматическое - для 2D отображения «Трасса».

Полуавтоматическое или ручное (по выбору) - для «Графиков».

Автоматическое или ручное (по выбору) - для режима «2-частоты».

Определение глубины залегания трассы

Автоматически в режиме «Трасса» 0....9,99 м

Точность определения глубины залегания

±5%

Измерение тока принимаемого сигнала

Автоматически в режиме «Трасса» 0,01....9,99 А

Точность измерения тока принимаемого сигнала

±5%

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов

При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)

Визуальная индикация

LCD дисплей, 320х240 пикселей, LED подсветка

Индицируемые параметры

параметры настройки и управления

2D визуализация положения трассы относительно прибора

графики уровня сигнала с датчиков

глубина залегания трассы

ток сигнала

Звуковая индикация

Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок

Источник питания

4…7 В (4 элемента тип «С»)

Время непрерывной работы от одного комплекта щелочных батарей

Не менее 20 часов

Диапазон температур эксплуатации / хранения

-20…60 / -30…60°С

Степень защиты корпуса

IP54

Габаритные размеры

330х140х700 мм

Масса

2,4 кг

Генератор "АГ-120Т"

Частоты генерируемого сигнала

Диапазон 200...9999

Режимы генерации

режим 1

непрерывный "НП"

режим 2

кратковременные посылки импульсов "ПР"

режим 3

двухчастотный "2F"

Выходные параметры

Выходной ток

максимальный в ручном режиме:
- непрерывная и трехчастотная генерация, А
- импульсные посылки, А

10
15

Максимальное выходное напряжение, В

- при работе в безопасном режиме
- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

24
220
330
140

Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт

- при автономном питании

120 непрерывно и «2F»

- с добавлением внешнегоаккумулятора 12В

180 непрерывно и «2F»

- от сетевого блока питания, Вт

70

Допустимое сопротивление нагрузки

любое (0…∞)

Согласование с нагрузкой

автоматическое

Конструктивные параметры

Габаритные размеры электронного блока (кейса), не более, мм

305х270х194

Масса электронного блока, не более, кг

12

Диапазон эксплуатационных температур, °С

-30 …+45

Индуктивная антенна "ИЭМ-301.3"

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

Датчик контроля изоляции "ДКИ-117"

Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
«0»
«I»
«II»

0,3…14
3…140
30…1400

Частотный диапазон, Гц

40...10000

Максимально допустимое переменное входное напряжение, В

400

База (расстояние между электродами в рабочем положении), мм

для угла раствора 30º - 550
для угла раствора 60º - 880

Длина штанг, не более, мм
- в рабочем положении
- в транспортном положении

780
490

Вес, не более, кг

0,8

Датчик определитель дефектов коммуникации "ДОДК-117"

Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм

15

Точность определения обрыва кабеля, м

0,25

Входное сопротивление датчика, Мом

 2,4

Питание предварительного усилителя

внешнее от приёмника.

Коэффициент усиления предварительного усилителя, дб

40
