1. НАЗНАЧЕНИЕ

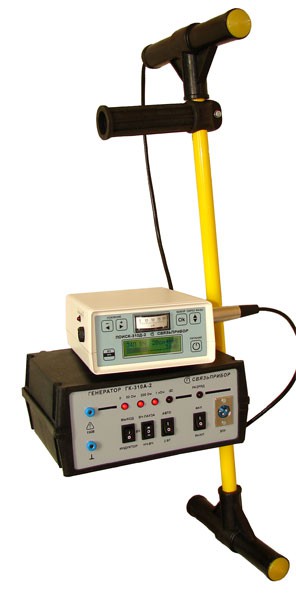

Трассодефектоискатель ПОИСК-310Д-2 выполняет следующие функции:
1. поиск трассы, подземных и воздушных кабельных линий связи и силовых кабелей; металлических тросов и трубопроводов
(водо-, нефте- и газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
2. непрерывный цифровой контроль глубины залегания и протекающего тока;
3. контактный способ (контактные штыри) локализации повреждения оболочек волоконно-оптических линий связи (ВОЛС)
и медных кабельных линий;
4. фазовый (бесконтактный) способ локализации повреждения оболочек волоконно-оптических линий связи (ВОЛС)
и медных кабельных линий;
5. локализация места обрыва или короткого замыкания (КЗ) жил кабеля;
6. контроль направления сигнала для определения своего кабеля в местах схождения коммуникаций или в пучке кабелей;
7. отбор пар в кабеле (пробник пар).
В активном режиме приемник ПОИСК-310Д-2 позволяет фиксировать сигналы трех частот и работает в комплекте с генератором
ГК-310А-2, ГК 210А-2 ,ГК-210А, ГК-21А, а также с любым генератором частоты 6562,5 ± 1 Гц или (и) 2187,5 ± 1 Гц или (и) 273,5 ± 0,5 Гц.
В пассивном режиме – без применения генератора – трассодефектоискатель используется для поиска силовых кабелей с током
промышленной частоты и сетей радиотрансляции в широком диапазоне частот.
Электропитание трассо-дефектоискателя осуществляется от 4 х Ni Mh аккумуляторов типоразмера «АА» и емкостью 2,3 А/ч. Это обеспечивает непрерывную работу прибора без подзарядки в течение 13 часов.
Индикация обнаружения трассы осуществляется визуально и звуковым способом (головные телефоны и встроенный излучатель).
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Активные частоты, Гц режим «ВЧ 2» режим «ВЧ 1» режим «НЧ» |
6562,5 ± 1 Гц 2187,5 ± 1 Гц 273,5 ± 0,5 |
Чувствительность* для активных частот (не более), при максимальном усилении, мкВ при минимальном усилении, |
20 мкВ 50 мВ |
Полоса пропускания по уровню –3 дБ (не более), Гц для частоты 6562,5 Гц («ВЧ 2») для частоты 187,5 Гц («ВЧ 1») для частоты 273,5 Гц («НЧ») |
45 Гц 15 Гц 2,5 Гц |
Максимально определяемая глубина залегания трассы | 6 м |
Точность измерения глубины ** | ±5%+10 см |
Точность отыскания | 10 см |
Поиск повреждения изоляции с переходным сопротивлением *** | 0 – 1 МОм |
Полоса приема в широкополосном режиме (режим «ФОН») | 40 ± 8 000 Гц |
Время непрерывной работы (не менее) | 13 ч |
Электропитание: встроенные аккумуляторы | 4 шт. АА, Ni-Mh, 2,3 А/ч. |
Время зарядки аккумуляторов (не более) | 4 ч |
Габаритные размеры прибора (без сумки) | 138х68х187 мм |
Масса прибора (включая аккумуляторную батарею, без сумки) | 0,65 кг |
Габаритные размеры антенны | 780х230х40 мм |
Масса антенны | 0,65 кг |
* Минимальное напряжение рабочего сигнала на антенном входе приемника, при котором происходит полное отклонение стрелки индикатора (регулятор усиления в соответствующем положении).
** Точность достигается после проведения настройки (раздел «КАЛИБРОВКА»)
*** Контактный или фазовый метод.
3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды ±20 ±500С
• Относительная влажность воздуха до 90% при 300С
• Атмосферное давление 86 106 кПа
4 СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
№ | Наименование | Кол-во |
1. | Приемник ПОИСК-310Д-2 | 1 |
2. | Сетевой адаптер 12 В, 0.5 А | 1 |
3. | Провод для подключения контактных штырей | 1 |
4. | Техническое описание и инструкция по эксплуатации | 1 |
5. | Сумка для переноски приемника | 1 |
6. | Приемная антенна | 1 |
7. | Сумка для приемной антенны | 1 |
8. | Головные телефоны | 1 |
9. | Индуктивный определитель кабеля | 1 |
10. | Емкостный отборник | 1 |
11. | Сумка для головных телефонов и определителя кабеля | 1 |
12. | Контактный штырь | 2 |
13. | Сумка для контактных штырей | 1 |
5 ПРИНЦИП РАБОТЫ И КОНСТРУКЦИЯ ПРИБОРА
5.1 Принцип работы прибора
Трассо-дефектоискатель ПОИСК-310Д-2 является приемником сигнала для отыскания подземной трассы, определения глубины залегания и протекающего тока, а также локализации места повреждения кабеля.
В активном режиме поиска (режим «ВЧ 1», «ВЧ 2» или «НЧ») генератор является источником сигнала звуковой частоты, подключаемым к жиле искомого кабеля.
Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое индуцирует сигнал в индуктивном датчике приемной антенны. Датчики располагаются в верхней и нижней части антенны. Индуцированные в антенне сигналы поступают в приемное устройство, где осуществляется их аналоговая и цифровая обработка. Полученные результаты выводятся на жидкокристаллический дисплей, стрелочный индикатор и звуковой излучатель.
В пассивном режиме (режим «ФОН») приемником регистрируются переменные магнитные поля в звуковом диапазоне частот, источником которых являются силовые кабели с током промышленной частоты и сети радиотрансляции.
5.2 Инновационные методы поиска
Контроль глубины и силы тока. Поиск места обрыва или близкого к КЗ повреждения изоляции проводят по спаду сигнала в приемнике. При этом сигнал может измениться из-за изменения глубины залегания. Одновременный контроль сигнала и глубины залегания позволяет избежать ошибки. Можно отслеживать повреждение по величине тока в кабеле, т.к. ток в кабеле не зависит от глубины или условий приема сигнала.
Дополнительная возможность: контроль величины тока позволяет определять место отводов кабелей.
Контроль направления «свой - чужой». В кабеле, подключенном к генератору, сигнал распространяется по направлению от генератора. А по соседним коммуникациям сигнал возвращается к генератору в обратном направлении. Контролируя направление сигнала, можно отличить свой кабель в местах схождения коммуникаций. Прибор показывает направление в кабеле, сопровождая его изменение звуковым сигналом.
Дополнительная возможность: отбор своего кабеля в пучке кабелей.
Фазовый (бесконтактный) метод поиска повреждений. Метод основан на том, что фаза сигнала меняется при прохождении места дефекта, где ток утечки имеет резистивный характер. Фазовый метод применяется для поиска дефекта изолирующих покровов кабеля, включая оболочки ВОЛС. Этот метод может служить заменой контактного там, где применение контактного метода по тем или иным причинам затруднено (асфальтовой покрытие, сложный грунт и т.д.).
