Сталкер ВЛ дефектопоисковый комплекс

Наименование параметра

Значение

Генератор ГТ-100ВЛ

1 Выходное напряжение, не более, В

400*

2 Формируемые рабочие частоты, Гц

Двухчастотный, основная частота 526

3 Отклонение от рабочей частоты, Гц, не более

±1

4 Диапазон напряжений питания переменного тока (от 45 до

55 Гц), В

от 198 до 242

5 Максимальная потребляемая мощность, не более, ВА

150*

6 Габаритные размеры, не более, мм

370х320х135

7 Масса, не более, кг

8,5

Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.

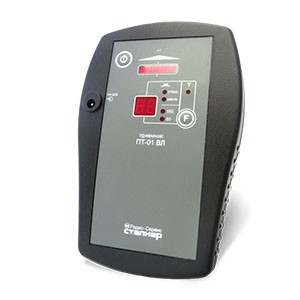

Приемник ПТ-01ВЛ

8 Номинальные значения рабочих частот, Гц

при работе с генератором

526

при работе без генератора

50, 550

9  Чувствительность  к  току,  протекающему  на  расстоянии

1 метр при отношении сигнал-шум 6 дБ, не менее, мкА

400

10 Динамический диапазон входных сигналов, не менее, дБ

92

11 Ширина полосы пропускания для каждой рабочей частоты, не более, Гц

по уровню минус 3 дБ

по уровню минус 60 дБ

9

24

12 Диапазон напряжений питания постоянного тока, В

от 4,4 до 6,0

13 Габаритные размеры, не более, мм

175´115´40

14 Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч

7

15 Масса, не более, кг

0,9

Блок согласования БС-3

16 Ограничение входного напряжения переменного тока, не более, В

700

17 Габаритные размеры, не более, мм

225´175´145

18 Масса, не более, кг

1,5
